СКАТСТЕНД, СКАТ СТЕНД

Установки для испытания средств защиты от поражения электрическим током

СКАТ-СТЕНД — стенд для испытания изолирующих штанг и указателей напряжения свыше 1000В

Код товара: 70927
  • в наличии
    Стенд для испытания изолирующих штанг и указателей напряжения свыше 1000в СКАТ-СТЕНД Стенд для испытания изолирующих штанг и указателей напряжения свыше 1000в СКАТ-СТЕНД Стенд для испытания изолирующих штанг и указателей напряжения свыше 1000в СКАТ-СТЕНД Стенд для испытания изолирующих штанг и указателей напряжения свыше 1000в СКАТ-СТЕНД

    • Гарантия

      1.5 года

    Назначение стенда для испытания изолирующих штанг и указателей напряжения свыше 1000В СКАТ-СТЕНД:

    Стенд предназначен для испытаний изолирующих штанг и электрооборудования до 50 кВ, токоизмерительных клещей, изолирующих клещей, изоляторов, указателей ВН и других устройств и приспособлений для обеспечения безопасности работ при измерениях и испытаниях в электроустановках.

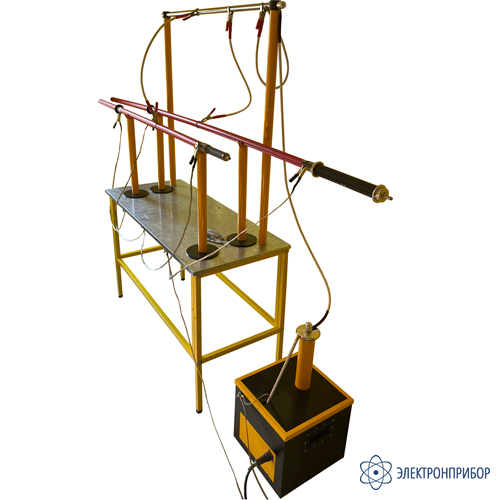

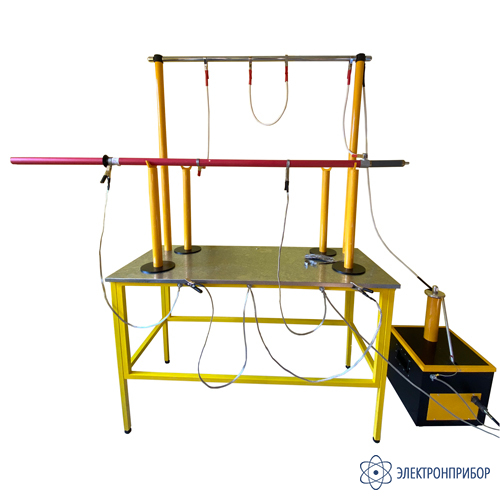

    Конструкция стенда позволяет проводить испытания одного или двух объектов как целиком, так и деля на участки. Для одного объекта возможно разделение до 5 участков. При испытании двух объектов одновременно возможно разделение каждого на 2 участка.

    Стенд предназначен для использования совместно со стендом высоковольтным стационарным СКАТ-СВС, аппаратами испытания диэлектриков СКАТ-70М и СКАТ-70Ц, а также совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц.

  • Технические характеристики стенда для испытания изолирующих штанг и указателей напряжения свыше 1000В СКАТ-СТЕНД:

    Параметр Значение
    Максимальное испытательное напряжение переменного тока, кВ, не более 50
    Максимальное количество одновременно испытуемых объектов 2
    Габаритные размеры стенда высота стола (с учетом стоек изолирующих), мм 790 (1830)
    ширина стола, мм 530
    длина стола, мм 1220
    Масса, кг, не более 31
    Условия эксплуатации температура окружающей среды, °С от +10 до +40
    относительная влажность при температуре +25 ºС, %, не более 80
    атмосферное давление, кПа от 84 до 106,7
    Средний срок службы, лет, не менее 10
    Логистика
    Габариты упаковки, мм 1,24 х 0,54 х 0,18
    Объем упаковки, м3 0,12
    Вес в упаковке, кг 33,5

  • Комплект поставки СКАТ-СТЕНД

    № Наименование Количество
    1 Стол испытательный лабораторный
    Столешница 1220 х 530 1
    Стойка 2
    Рамка усиления 2
    2 Стойка, изолирующая штанги токопроводящей 2
    3 Штанга токопроводящая 1
    4 Подставка диэлектрическая 4
    5 Кабель высоковольтный соединительный 1,45 м 1
    6 Кабель высоковольтный (2 разъема-зажима типа "крокодил” -красный) 0,65 м 3

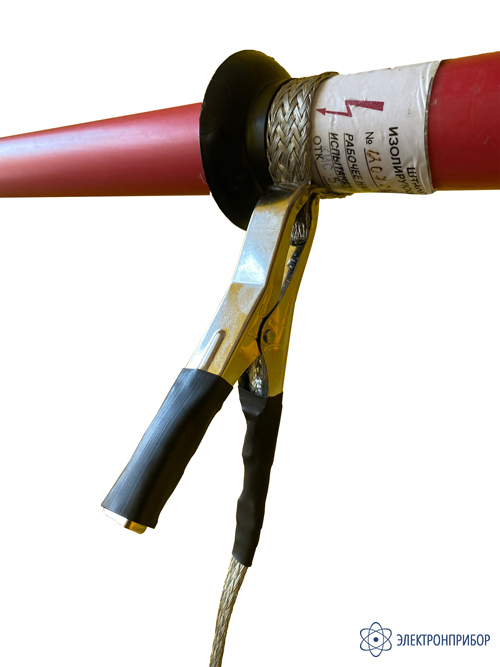

    7 Провод заземления (разъем-зажим типа "крокодил”-черный) 1 м 4
    8 Провод заземления (разъем-зажим типа "крокодил”-черный) 4 м 1

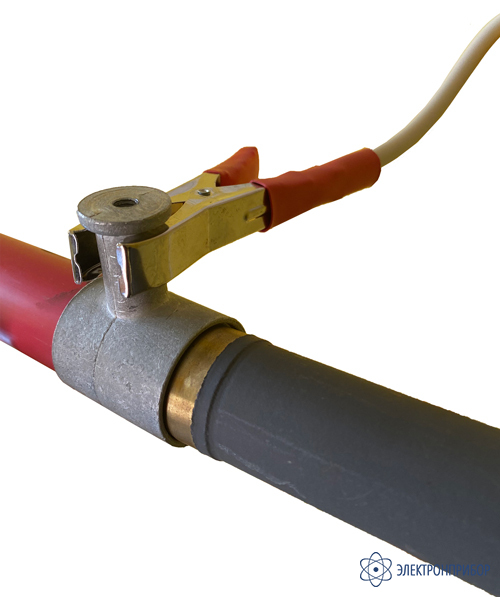

    9 Временный электрод 15
    10 Перемычка заземления 1
    11 Гайка сферическая 2
    12 Гайка М16 2
    13 Болт М8х40 8
    14 Гайка М8 2
    15 Гайка барашковая М8 3
    16 Болт мебельный М8 1
    17 Шайба стандарт М8 13
    18 Саморез 16х3,5 8
    19 Паспорт 1

  • Дополнительная комплектация СКАТ-СТЕНД
