Установки для испытания средств защиты от поражения электрическим током

СКАТ-СВС — стенд высоковольтный стационарный

Код товара: 71856
  • в наличии
    89524-23
    Стенд высоковольтный стационарный СКАТ-СВС Стенд высоковольтный стационарный СКАТ-СВС
    3 варианта исполнения

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89524-23 до 17.07.2028

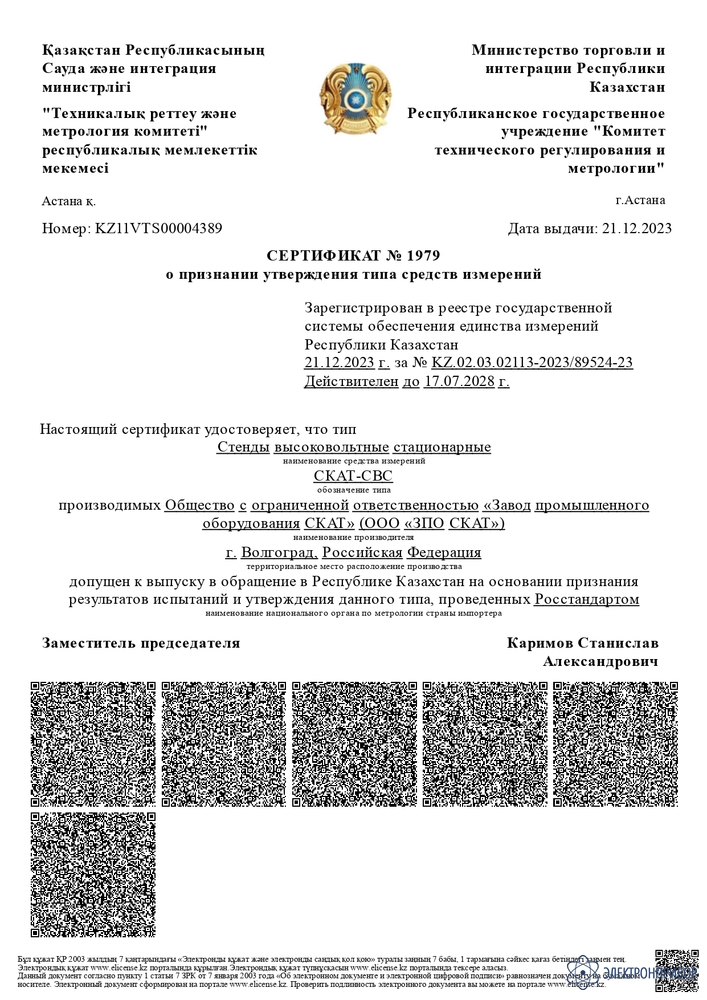

    Сертификаты

    Назначение стенда высоковольтного стационарного СКАТ-СВС:

    Стенд высоковольтный стационарный СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты. Также оборудование стенда может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

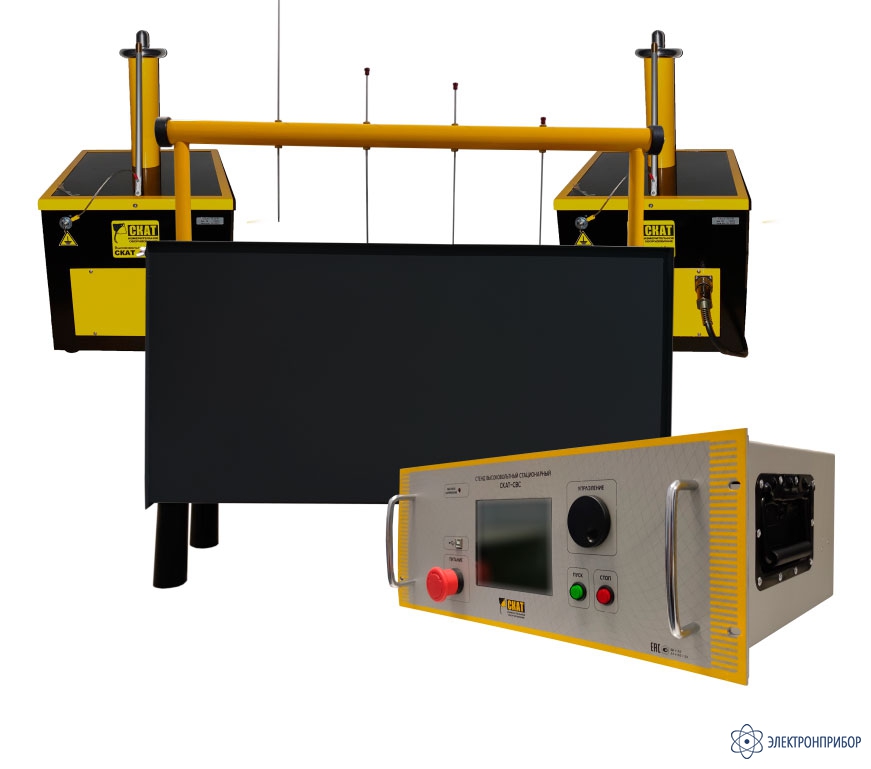

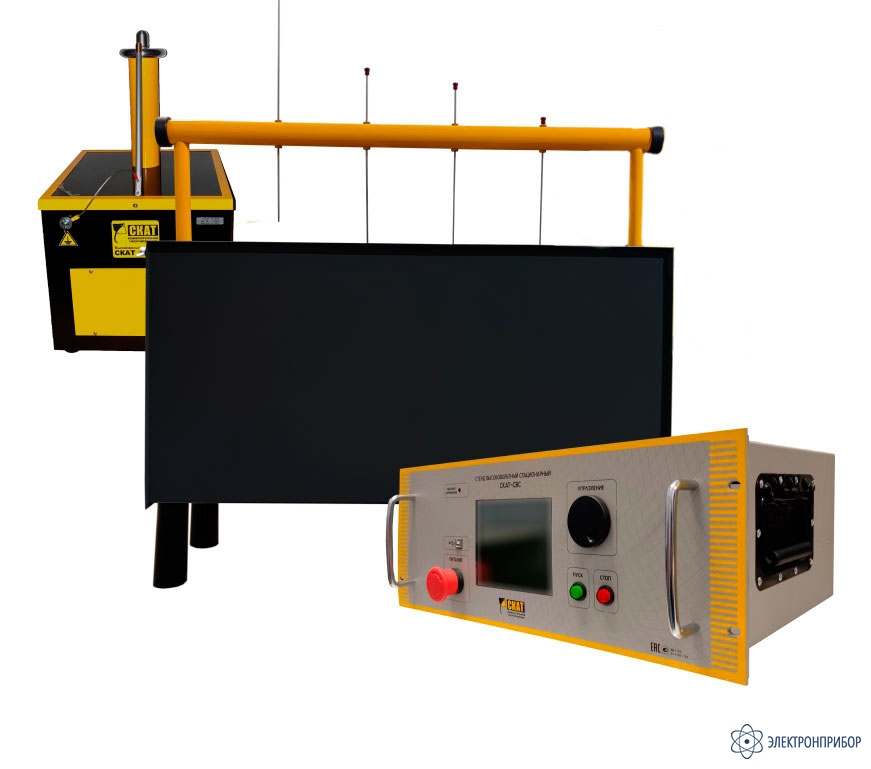

    Стенды выпускаются в 3-х модификациях, которые отличаются максимальным значением воспроизведения/измерения напряжения и силы переменного тока высоковольтных блоков, входящих в комплект. Модификация СКАТ-СВС-50Ц комплектуется одним высоковольтным блоком на напряжение 50 кВ, модификация СКАТ-СВС-100Ц комплектуется двумя высоковольтным блоками на напряжение 50 кВ, модификация СКАТ-СВС-100-20Ц комплектуется одним высоковольтным блоком на напряжение 100 кВ и одним высоковольтным блоком на напряжение 20 кВ.

    Стенды комплектуются ванной испытательной для испытаний диэлектрических бот, перчаток и электроинструмента. В блок управления (БУ) стенда встроен источник напряжения с диапазоном регулирования от 10 до 1000 В. Испытания напряжением свыше 1 кВ производятся с помощью внешних высоковольтных блоков (ВВБ).

    Стенды предназначены для работы при температуре окружающего воздуха от плюс 10 ºC до плюс 40 ºC и относительной влажности до 95 % при температуре 25 ºC.

  • Технические характеристики стенда высоковольтного стационарного СКАТ-СВС:

    Характеристика Значение
    СКАТ-СВС-50Ц СКАТ-СВС-100Ц СКАТ-СВС-100-20Ц
    Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», В от 20 до 1000
    Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», кВ от 1 до 20
    Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 20 кВ», кВ     - от 1 до 20
    Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», кВ  от 1 до 50     -
    Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 100 кВ», кВ     - от 5 до 100
    Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, в режиме «до 100 кВ между высоковольтными блоками», кВ     - от 5 до 100     -
    Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % ±3
    Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
    «встроенный источник до 1000 В», мА    		 от 0,5 до 10
    Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
    «ванна испытательная до 20 кВ», мА    		 от 0,5 до 10
    Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
    «высоковольтный блок до 20 кВ», мА    		     - от 1 до 40
    Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
    «высоковольтный блок до 50 кВ», мА    		 от 1 до 40     -
    Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
    «высоковольтный блок до 100 кВ», мА    		     -     - от 1 до 20
    Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме
    «до 100 кВ между высоковольтными блоками», мА    		     - от 1 до 20     -
    Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % ±(2,0+0,1·((Iм/I)-1))*
    Параметры питающей сети:
    - напряжение переменного тока, В
    - частота переменного тока, Гц
    от 198 до 242
    от 49 до 51
    Максимальная полная мощность, потребляемая стендом, В‧A, не более 2500
    Количество внешних источников высокого напряжения 1 2 2
    Количество каналов измерения силы тока при работе с ванной испытательной 4
    Габаритные размеры блока управления, мм, не более 490 х 380 х 200
    Габаритные размеры блока высоковольтного 20 кВ (ДхШхВ), мм, не более - - 370 х 375 х 650
    Габаритные размеры блока высоковольтного 50 кВ (ДхШхВ), мм, не более 370 х 375 х 650 -
    Габаритные размеры блока высоковольтного 100 кВ (ДхШхВ), мм, не более - 370 х 470 х 880
    Габаритные размеры ванны испытательной, мм, не более 825 х 270 х 760
    Масса блока управления, кг, не более 23
    Масса блока высоковольтного 20 кВ, кг, не более - 20
    Масса блока высоковольтного 50 кВ, кг, не более 25 -
    Масса блока высоковольтного 100 кВ, кг, не более - 60
    Масса ванны испытательной, кг, не более 17,5
    Условия эксплуатации:
    - температура окружающей среды, °С
    - относительная влажность при температуре +25 ºС, %, не более
    - атмосферное давление, кПа
    от +10 до +40
    95
    от 84 до 106,7
    Средняя наработка на отказ в нормальных условиях применения, ч, не менее 8000
    Средний срок службы, лет, не менее 10

    Примечание:
    I – измеренное значение силы тока, мА;
    Iм – максимальное значение силы тока для выбранного режима, мА.

  • Комплект поставки СКАТ-СВС

    № Наименование СКАТ-СВС-50Ц СКАТ-СВС-100Ц СКАТ-СВС-100-20Ц
    1 Блок управления 1 1 1
    2 Высоковольтный блок 20 кВ - - 1
    3 Высоковольтный блок 50 кВ 1 2 -
    4 Высоковольтный блок 100 кВ - - 1
    5 Ванна испытательная 1 1 1
    6 Кабель межблочный, длина 4 м 1 2 2
    7 Кабель высоковольтный, длина 1,5 м 1 1 1
    8 Кабель измерительный, длина 3 м 1 1 1
    9 Комплект кабелей для испытаний до 1000 В 1 1 1
    10 Провод заземления 2 3 3
    11 Кабель сетевой 1 1 1
    12 Вилка разъема для подключения сигнальных цепей 1 1 1
    13 Паспорт 1 1 1
    14 Руководство по эксплуатации 1 1 1
