Установки для испытания средств защиты от поражения электрическим током

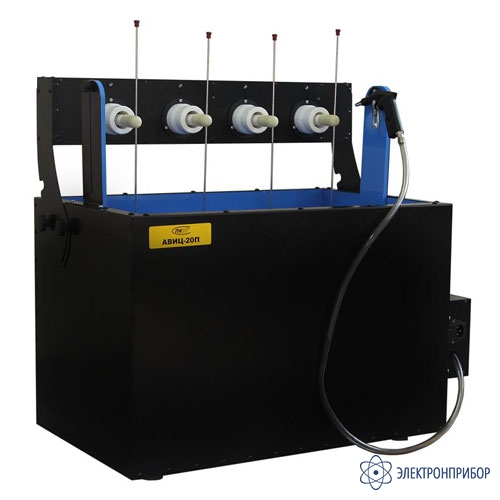

АВИЦ-20П — ванна для испытаний

Код товара: 48139

    • Гарантия

      3 года

    Назнчаение ванны для испытаний АВИЦ-20П:

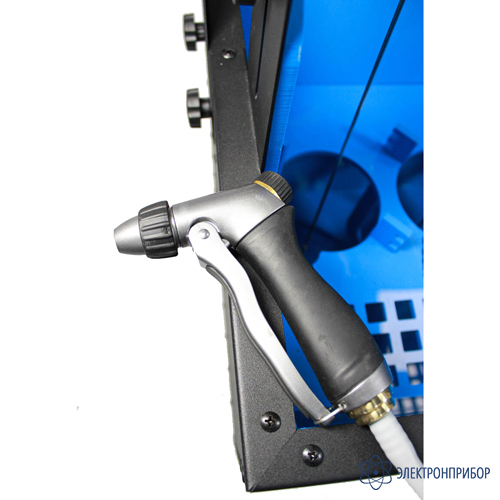

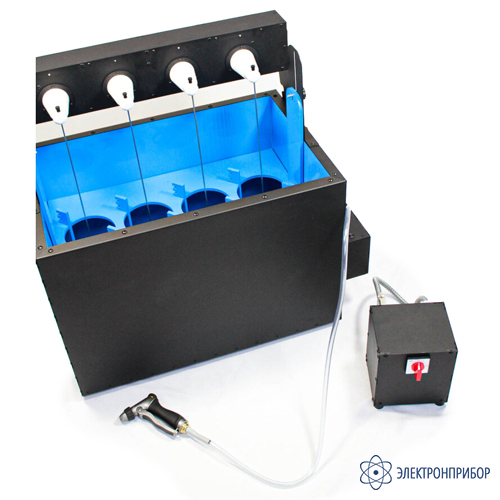

    Ванна АВИЦ-20П предназначена для испытаний средств защиты, применяемых в электроустановках. Позволяет одновременно испытывать до 4-х объектов. Ванна имеет подвижный лоток с держателями для испытаний электроинструмента (отвертки, пассатижи и прочее). Ванна снабжена водяным насосом и заливным пистолетом, что позволяет ускорить процесс налива воды в перчатки и боты.

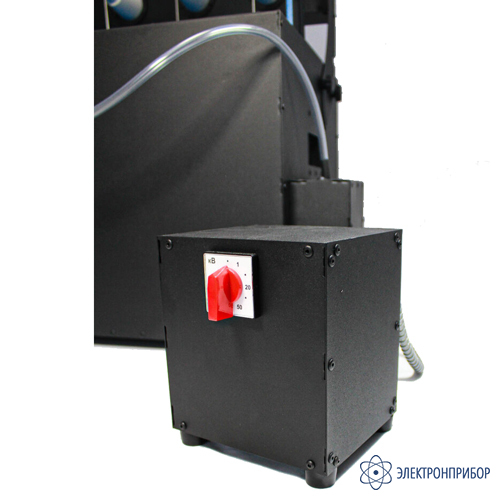

    Работает в комплекте со всеми приборами серии АВИЦ и с прибором из серии УПУ – с моделью УПУ-15. При работе в комплекте с приборами серии АВИЦ комплектуется дополнительным блоком понижения напряжения с диапазонами 1 кВ – 20 кВ – 50 кВ для АВИЦ-70 и АВИЦ-70-100, 1 кВ – 20 кВ – 70 кВ для АВИЦ-80, 1 кВ – 20 кВ – 100 кВ для АВИЦ-120 и АВИЦ-175. Модификация с диапазонами серийно выпускается с конца 2023 г.

    Отличительная особенность — внешний металлический корпус ванны заземлен, что безопасно и удобно в отличие от конструкций, где высокое напряжение подается на металлический корпус. Как результат этой особенности — испытания проходят без остановки испытаний, если возник пробой в одной из 4-х перчаток, то в канале с дефектной перчаткой напряжение снимается, испытания остальных 3-х объектов не прерываются.

    Особенности ванны для испытаний АВИЦ-20П:

    • Разработка и производство России;
    • Не требует поверки, так как измеритель — прибор серии АВИЦ или прибор УПУ-15;
    • Независимые каналы испытания — 4 объекта;
    • При дефекте отключает только канал с неисправным объектом, а испытание продолжается;
    • Автоматическое определение неисправного объекта;
    • Насос с заливочным устройством;
    • Регулируемый с фиксацией лоток для установки электроинструмента;
    • Зажимы для крепления электроинструмента — 4 шт.;
    • Откидная электродная часть для удобства пользования;
    • Пластиковая ванна в заземленном металлическом корпусе.

  • Технические характеристики ванны для испытаний АВИЦ-20П:

    Параметр Значение
    Максимальное напряжение переменного тока, кВ 21,0
    Диапазоны понижения напряжения, кВ 1-20-50
    1-20-70
    1-20-100
    Максимальный ток, мА от модели АВИЦ
    Мест для перчаток (стандартно) 4
    Мест для бот (стандартно) 4
    Регулируемый лоток с фиксацией для электрического инструмента да
    Индикация режимов да
    Отключение при пробое только канал с пробоем
    Зажимы для крепления инструмента да
    Наличие водяного насоса да
    Габаритные размеры, мм 660х420×660
    Масса, кг 20±2
    Средний срок службы, лет, не менее 10

  • Комплект поставки АВИЦ-20П

    № Наименование Количество
    1 Ванна высоковольтная испытательная АВИЦ-20П 1
    2 Кабель высоковольтный 1
    3 Кабель соединительный 1
    4 Провод для испытания инструмента 4
    5 Кабель сетевой 1
    6 Провод заземления 1
    7 Насос наливной (установлен на корпусе ванны) 1
    8 Вставка плавкая 3 А (установлена в сетевом разъёме насоса) 1
    9 Паспорт 1
