УПУ15, УПУ 15

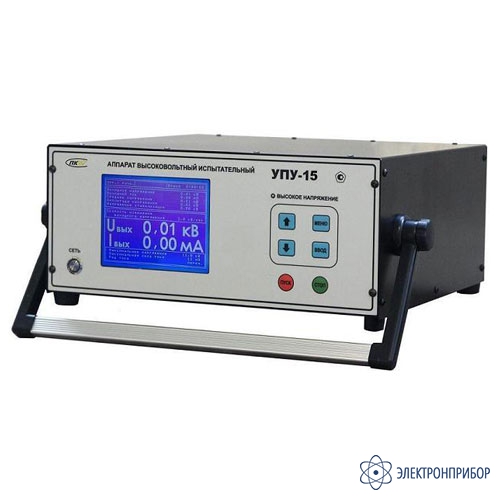

УПУ-15 — установка высоковольтная
Код товара: 48126-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
69682-17 до 11.12.2027
Сертификаты
Назначение установки высоковольтной УПУ-15:
Аппарат высоковольтный испытательный УПУ-15 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение. Кроме того, совместно с ванной испытательной АВИЦ-20П, аппарат позволяет в автоматическом режиме проводить испытание средств защиты, используемых в электроустановках.
Особенности установки высоковольтной УПУ-15:
- Разработка и производство России;
- Интерфейс USB и ПО с фотографией результата - опция;
- Интерфейс RS-485 с форматом ModBus RTU - опция;
- Работает совместно с ванной АВИЦ-20П;
- Два токовых канала измерения – с заземленной и незаземленной нагрузками Дискретность отображения напряжения и тока – 1 В и 1 мкА;
- Встроенное разрядное устройство;
- Встроенный диодный выпрямитель;
- Встроенный конденсатор;
- Графический экран – промышленный, рабочая температура -30…+50°C;
- Защита экрана – поликарбонат с защитным покрытием;
- Стальной корпус;
- Графическое отображение тока и напряжения;
- Установка тока отключения от 1 до 35 мА с шагом 1 мА;
- Режим стабилизации тока – ПРОЖИГ;
- Автоматический и ручной режим работы, таймер.
-
-
Технические характеристики установки высоковольтной УПУ-15:
Параметр Значение Диапазон измерения напряжения переменного тока, кВ 0,10…15,00 Диапазон измерения напряжения постоянного тока, кВ 0,10…10,00 Диапазон измерения силы переменного тока, мА 0,050…35,00 Диапазон измерения силы постоянного тока, мА 0,030…10,00 Дискретность измерения напряжения, В 1 Дискретность измерения силы тока, мкА 1 Пределы относительной погрешности измерения напряжения, % ± 1,0/0,1 Пределы относительной погрешности измерения силы тока:
– заземленная нагрузка, %
– незаземленная нагрузка, %канал 1 и 2
± 2,0/0,1
± 1,0/0,1Количество каналов измерения тока 2 Работа с ванной АВИЦ-20П поддерживает Средний срок службы, лет, не менее 5 Потребляемая мощность без нагрузки, ВА (не более) 300 Габаритные размеры, мм 390х165×340 Масса, кг 24 -
Комплект поставки УПУ-15
№ Наименование Количество 1 Аппарат высоковольтный испытательный УПУ-15 1 2 Кабель высоковольтный 1 3 Кабель сетевой 1 4 Ответная часть разъёма блокировки 1 5 Провод заземления 1 6 Вставка плавкая 5 А (установлена в сетевом разъёме) 1 7 Паспорт 1 -
Дополнительная комплектация УПУ-15
-
Файлы для УПУ-15
