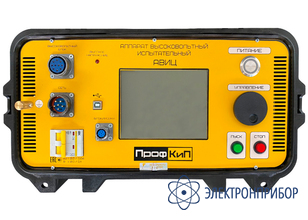

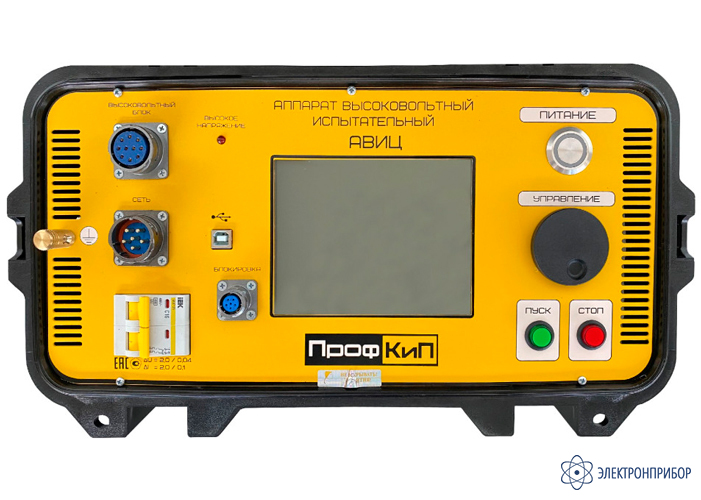

ПрофКиП АВИЦ-100 — аппарат высоковольтный испытательный

Код товара: 74904
  • 90627-23

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      90627-23 до 01.12.2028

    • Производитель

      ПрофКИП

    Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-100:

    Аппарат высоковольтный испытательный цифровой ПрофКиП АВИЦ-100 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значений напряжения и среднего значения силы постоянного тока отрицательной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-100:

    • автоматический и ручной режим работы;
    • яркий дисплей 6 дюймов;
    • регулируемая защита по току;
    • режим стабилизации тока;
    • интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии;
    • температурная защита высоковольтного блока от перегрева;
    • компактные размеры;
    • стабилизация параметров трансформаторного масла, не требует обслуживания и замены;
    • новая разработка 2023 года;
    • производство – Россия;
    • госреестр средств измерений РФ.

  • Технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-100:

    Параметр Значение
    Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ 3...70
    Диапазон измерений напряжения постоянного тока отрицательной полярности, кВ 5...100
    Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % ±(2,0+0,04·((50/U) -1))
    Пределы допускаемой относительной погрешности измерений напряжения постоянного тока отрицательной полярности, % ±(2,0+0,04·((100/U)-1))
    Диапазон измерений среднеквадратических значений силы переменного тока, мА 0,1...60
    Диапазон измерений силы постоянного тока отрицательной полярности, мА 0,1...20
    Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % ±(2,0+0,1·((60/ I) -1))
    Пределы допускаемой относительной погрешности измерений силы постоянного тока отрицательной полярности, % ±(2,0+0,1·((20/ I) -1))
    Параметры электрического питания:
    - напряжение переменного тока, В
    - частота переменного тока, Гц
    230
    50
    Максимальная полная мощность, потребляемая аппаратом, В‧A, не более 4500
    Максимальная выходная мощность в режиме работы аппарата на переменном токе, Вт, не менее 3600
    Максимальная выходная мощность в режиме работы аппарата на постоянном токе, Вт, не менее 1200
    Максимальное время работы аппарата в повторно-кратковременном режиме с перерывами между включениями не менее 20 минут при выходном токе:
    - 100% от максимального, мин
    - 75% от максимального, мин
    - 50% от максимального, мин
    - 25% от максимального, ч

    3
    6
    15
    3
    Габаритные размеры (длина×ширина×высота), мм, не более
    - блока управления
    - блока высоковольтного
    420×235×320
    420×650×1050
    Масса, кг, не более
    - блока управления
    - блока высоковольтного
    21
    78,5
    Условия эксплуатации:
    - температура окружающей среды, °С
    - относительная влажность при температуре +25ºС, %, не более
    - атмосферное давление, кПа
    -10...+40
    80
    84...106,7
    Средний срок службы, лет, не менее 10
    Средняя наработка на отказ в нормальных условиях применения, ч, не менее 8000

  • Комплект поставки ПрофКиП АВИЦ-100

    № Наименование Количество
    1 Блок управления 1
    2 Блок высоковольтный 1
    3 Кабель соединительный (4 м) 1
    4 Кабель сетевой (4 м, 250 В 16 А или 4 м 250 В 32А) 1
    5 Провод заземления (4±0,1) м, сечение 4 мм2  2
    6 Вставка плавкая 15 А 2
    7 Вилка разъема для подключения сигнальных цепей 1
    8 Паспорт 1
    9 Руководство по эксплуатации 1
