Установки для высоковольтных испытаний изоляции

HVT-70/50 — аппарат испытательный диодный

Код товара: 34173
  • 58286-14

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      58286-14 до 15.07.2024

    • Производитель

      ХарьковЭнергоПрибор, Украина

    Назначение аппарата испытательного диодного HVT-70/50:

    Аппарат испытательный диодный HVT-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением 70 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц в пределах 50 кВ.

    Описание аппарата испытательного диодного HVT-70/50:

    Принцип действия измерительной части аппарата испытательного диодного HVT-70/50 основан на измерении электрического напряжения на выходе высоковольтного делителя напряжения, на который, в свою очередь, оно подается от внешнего высоковольтного источника (блок высокого напряжения), при трансформаторном повышении сетевого напряжения электрического тока, подводимого от регулируемого автотрансформатора (находится в блоке управления).

    Измерение силы электрического тока в выходной цепи основано на измерении напряжения на встроенном шунте с последующим пересчетом в силу электрического тока.

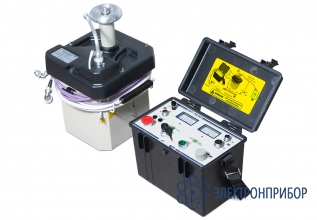

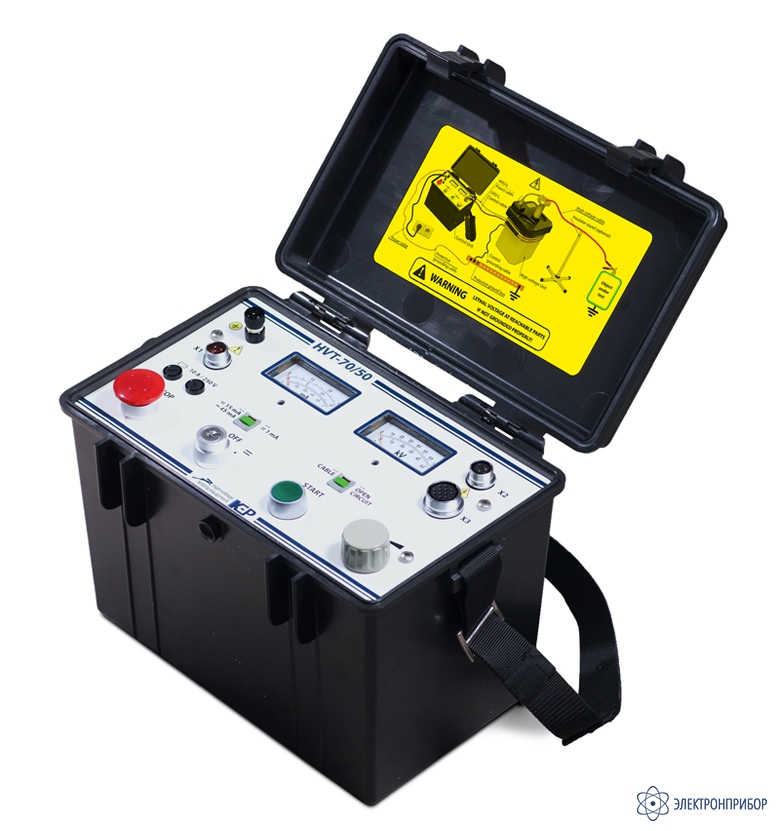

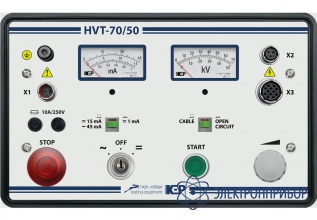

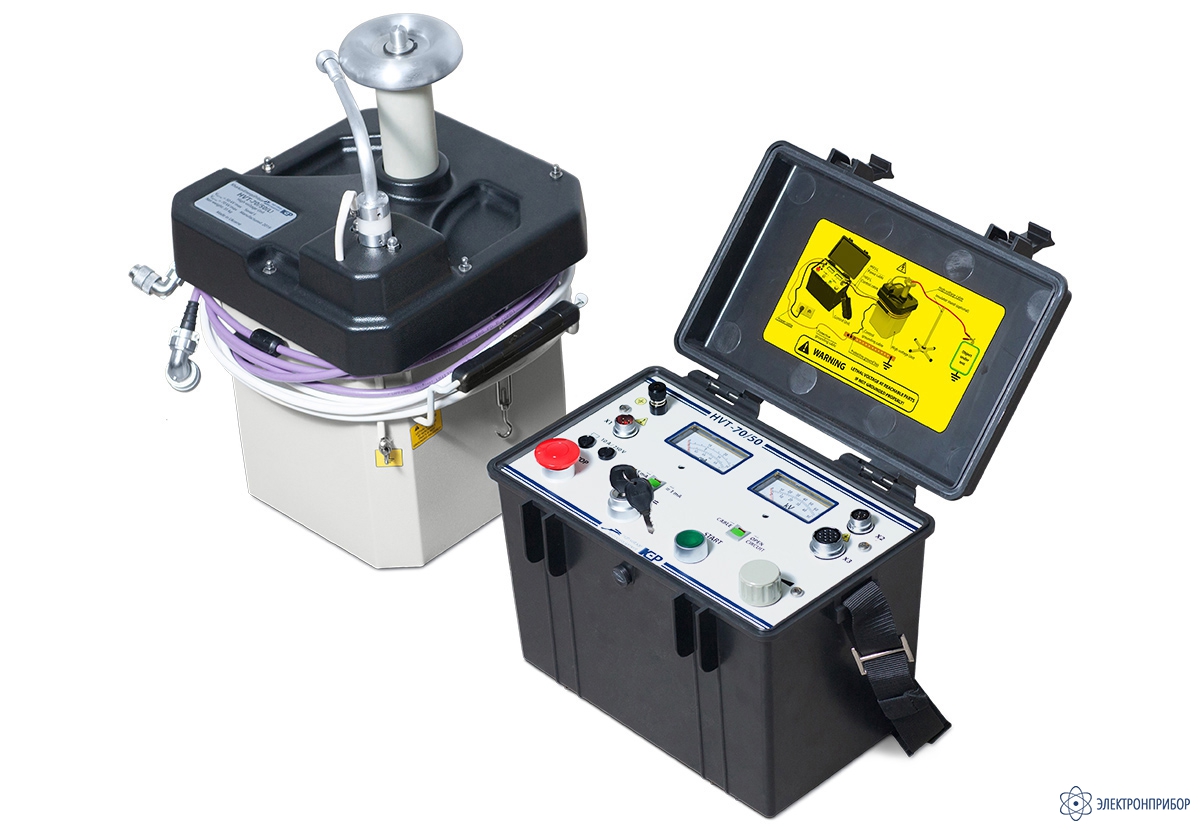

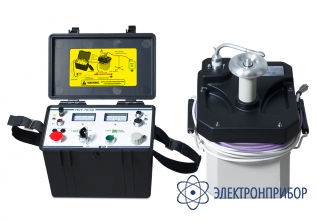

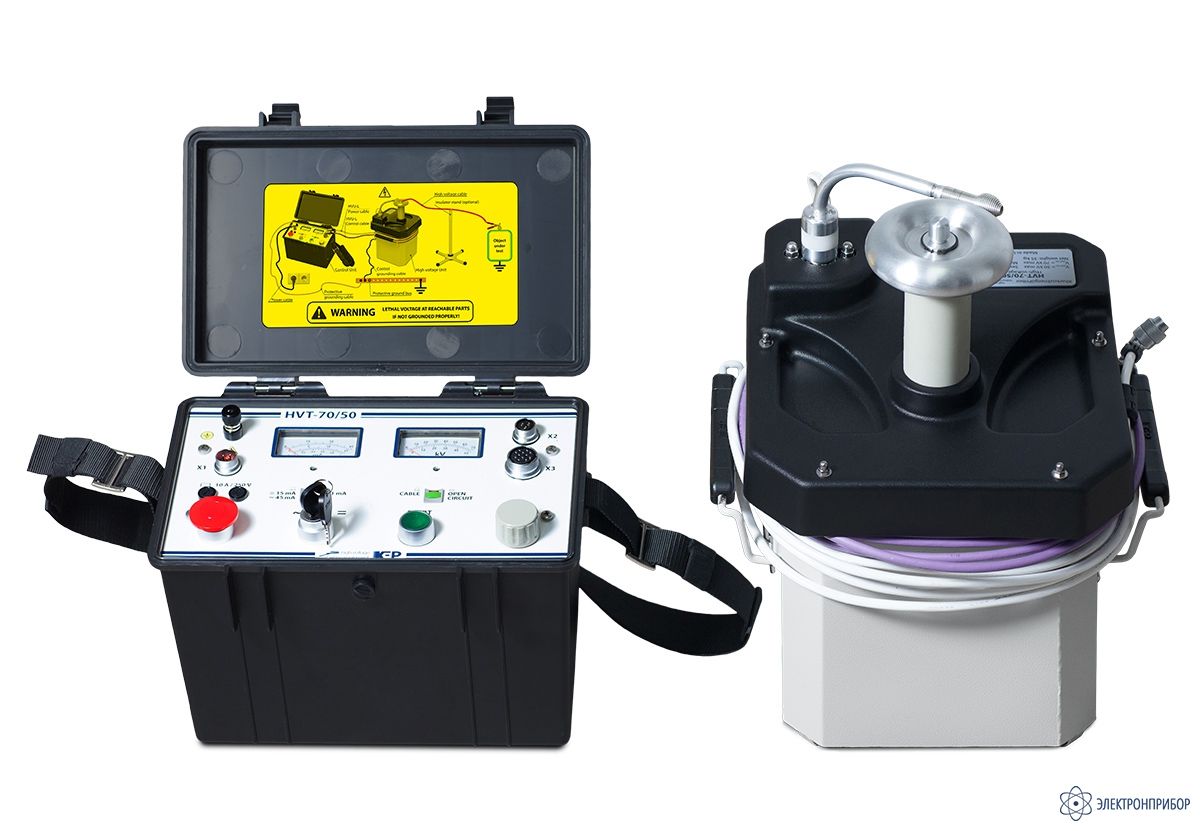

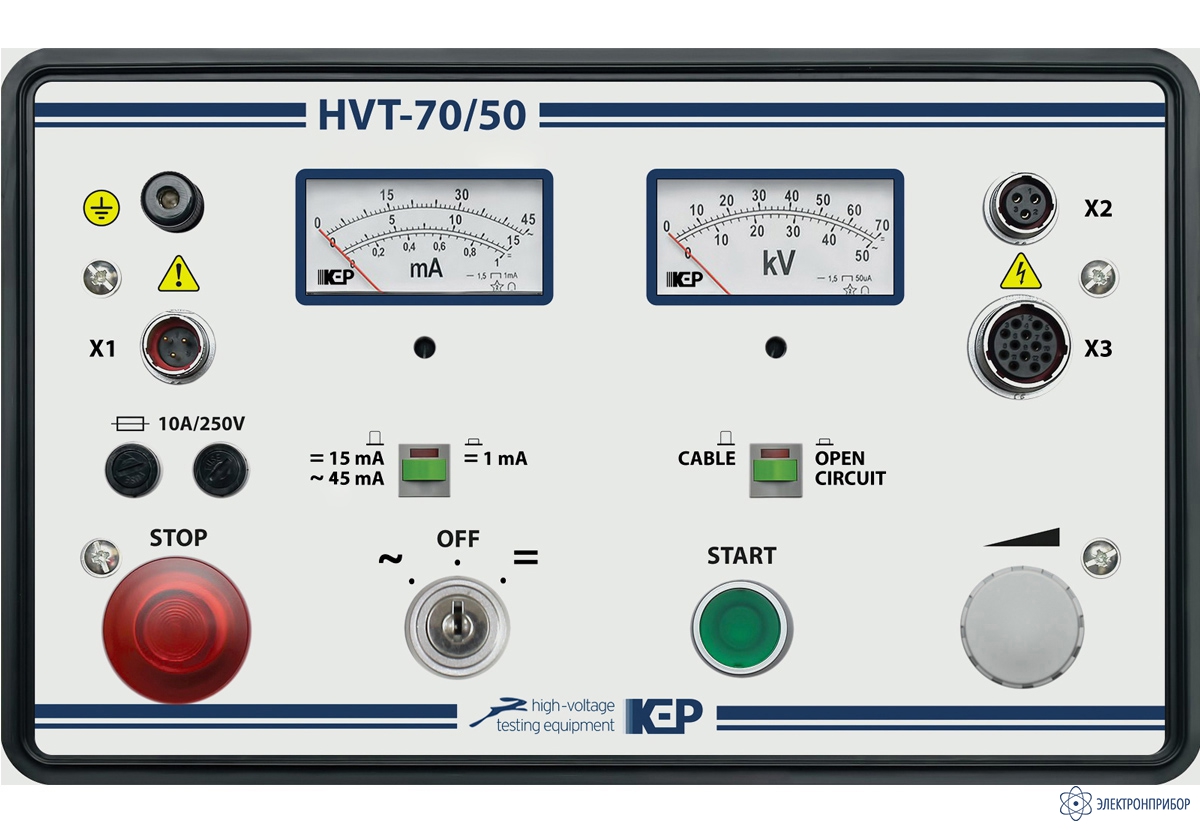

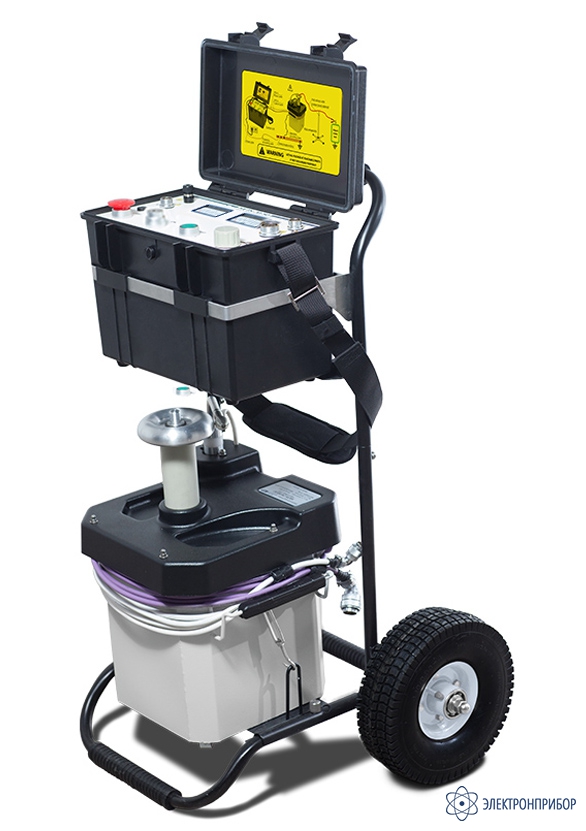

    Аппарат испытательный диодный HVT-70/50 состоит из двух блоков – блока высокого напряжения и блока управления, сопряженных между собой кабелями питания (подается от блока управления к блоку высокого напряжения) и данных. Блок управления конструктивно выполнен в пластиковом кейсе с откидной крышкой, при открывании которой оператор получает доступ к панели управления. Измерительная информация на панели управления HVT отображается при помощи двух аналоговых стрелочных индикаторов напряжения (проградуирован в киловольтах) и силы тока (проградуирован в миллиамперах) с линейной шкалой.

    Блок высокого напряжения представляет собой повышающий трансформатор напряжения с встроенным резистивным делителем напряжения и шунтом для измерения силы электрического тока на выходе. Блок снабжен внешним видимым короткозамыкателем (в выключенном положении создает короткое замыкание выхода), для снижения остаточного напряжения до безопасного уровня.

  • Технические данные аппарата испытательного диодного HVT-70/50:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220 ± 22
    Частота питающей сети, Гц 50±2
    Наибольшая потребляемая мощность, кВА, не более 3
    Наибольшее выходное напряжение, кВ:
    - переменное
    - выпрямленное
    50
    70
    Наибольший выходной ток, мА:
    - на переменном напряжении
    - на выпрямленном напряжении
    44
    14
    Приведенная погрешность измерения напряжения, %, не более:
    - переменного напряжения от 2 кВ до 50 кВ
    - выпрямленного напряжения от 2 кВ до 70 кВ
    ± 3
    ± 3
    Приведенная погрешность измерения тока, %, не более:
    - переменного тока от 0,05 мА до 1,0 мА
    - переменного тока от 1,0 мА до 45,0 мА
    - выпрямленного тока от 0,5 мА до 14,5 мА
    ± 3
    ± 3
    ± 3
    Максимальный ток срабатывания защиты по высокой стороне, мА, не более:
    - на переменном напряжении
    - на выпрямленном напряжении
    45
    14,5
    Габаритные размеры БУ, мм, не более 266×240×354
    Масса БУ, кг, не более 13
    Габаритные размеры БВН, мм, не более 360×310×500
    Масса БВН, кг, не более 33
    Средний срок службы, лет 10
    Рабочая температура окружающей среды, °С от -10 до +40
    Рабочая относительная влажность до 80% при температуре +20 °С
    Рабочее атмосферное давление 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)

  • Комплект поставки HVT-70/50

    № Наименование Количество
    1 Блок управления 1
    2 Блок высокого напряжения 1
    3 Кабель сетевой (длина 4 м, сечение 3х0,75 мм2) 1
    4 Провод заземления (длина 4 м, сечение 4 мм2) 2
    5 Провод высоковольтный (длина 4 м) 1
    6 Вставка плавкая ВП2 –1, 1.0 А 2
    7 Вставка плавкая ВП3 –1, 10.0 А 2
