Установки для высоковольтных испытаний изоляции

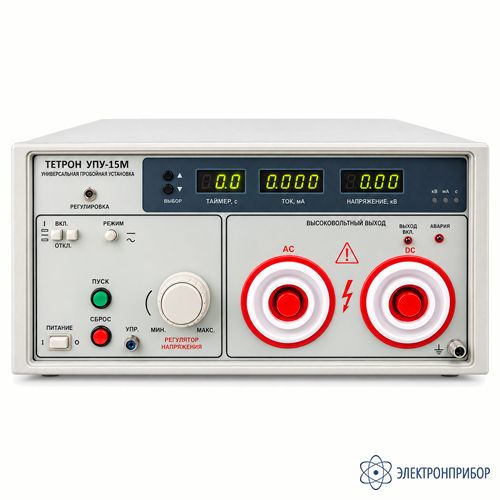

ТЕТРОН УПУ-15М универсальная пробойная установка 15кВ AC, 15кВ DC

Код товара: 86376
  • Универсальная пробойная установка 15кв ac, 15кв dc ТЕТРОН УПУ-15М Универсальная пробойная установка 15кв ac, 15кв dc ТЕТРОН УПУ-15М Универсальная пробойная установка 15кв ac, 15кв dc ТЕТРОН УПУ-15М Универсальная пробойная установка 15кв ac, 15кв dc ТЕТРОН УПУ-15М

    Сертификаты

    Назначение универсальной пробойной установки 15кВ AC, 15кВ DC ТЕТРОН УПУ-15М:

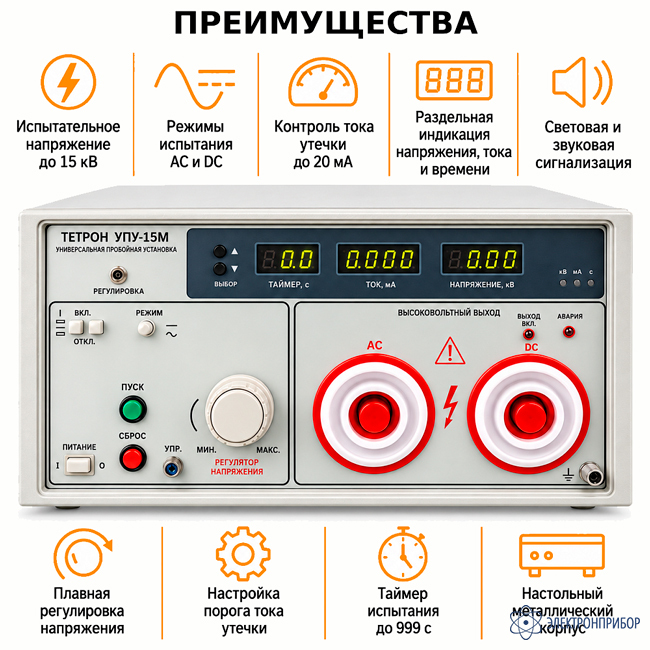

    ТЕТРОН УПУ-15М — высоковольтная пробойная установка для испытания электрической прочности изоляции переменным и постоянным напряжением до 15 кВ. Максимальный контролируемый ток утечки составляет 20 мА в каждом режиме. Прибор позволяет плавно регулировать напряжение, задавать порог срабатывания по току утечки и устанавливать необходимую продолжительность испытания.

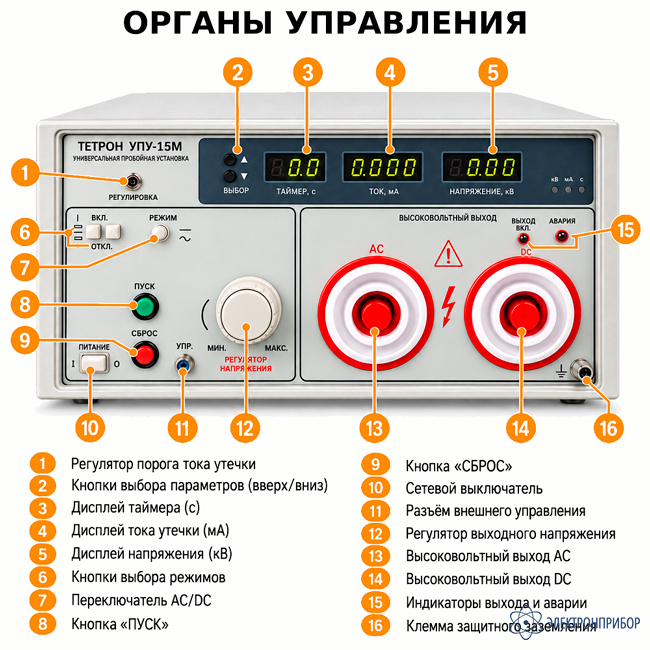

    Раздельные цифровые индикаторы обеспечивают одновременный контроль напряжения, тока и таймера. Световая и звуковая сигнализация предупреждает о превышении установленного порога. Настольная ТЕТРОН УПУ-15М подходит для испытаний изоляции высоковольтных кабелей, трансформаторов, электрооборудования, средств электрозащиты и диэлектриков. В комплекте поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики универсальной пробойной установки 15кВ AC, 15кВ DC ТЕТРОН УПУ-15М:

    Параметр Значение
    Испытательное напряжение переменное (AC) и постоянное (DC)
    Диапазон выходного напряжения (AC) 0...15 кВ
    Максимальный ток утечки (AC) 20 мА
    Выходная мощность (AC) 300 ВА
    Диапазон выходного напряжения (DC) 0...15 кВ
    Максимальный ток утечки (DC) 20 мА
    Выходная мощность (DC) 300 ВА
    Регулировка напряжения плавная, ручная
    Установка тока утечки плавная, ручная
    Таймер от 0,0 до 999 секунд
    Дисплей отдельные дисплеи для отображения напряжения, тока и времени испытания
    Сигнализация световая и звуковая при превышении установленного тока утечки
    Индикация высокое напряжение, проведение испытания, пробой или ошибка
    Питание однофазная сеть 220 В ±10 %, 50 Гц
    Условия эксплуатации температура 0...40 °C, влажность до 75 %
    Условия хранения температура -10...50 °C, влажность до 70 %
    Исполнение настольное, металлический корпус

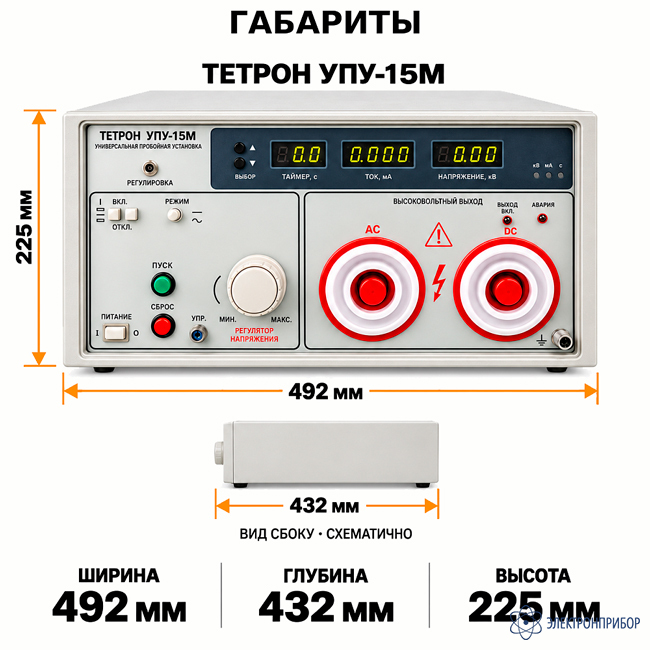

    Габаритные размеры (Ш × В × Г) 492 × 225 × 432 мм
    Масса 33 кг
    Технические условия (ТУ) ТУ 26.51.43-004-48526697-2018

  • Комплект поставки ТЕТРОН УПУ-15М

    № Наименование Количество
    1 Универсальная пробойная установка 15кВ AC, 15кВ DC ТЕТРОН УПУ-15М 1
    2 Высоковольтный пробник 1
    3 Кабель измерительный токовый 1
    4 Кабель сетевого питания 1
    5 Паспорт изделия с отметкой ОТК 1
    6 Сертификат о калибровке 1
