АВИЦ25236, АВИЦ 25 2 36
АВИЦ-25/2-36 — аппарат высоковольтный испытательный
Код товара: 83330-
-
Гарантия
2 года
Назначение аппарата высоковольтного испытательного АВИЦ-25/2-36:
Аппарат высоковольтный испытательный цифровой АВИЦ-25/2-36 – позволяет генерировать и измерять напряжение и силу переменного и постоянного тока. Предназначен для прожига, заряда больших емкостей, нужен там, где требуется большой постоянный ток в течении длительного времени.
Для информирования о ходе испытаний аппарат выводит текущие параметры на графический дисплей c разрешением 320 х 240 точек, информация о токе и напряжении представлена в цифровом виде и в виде бегущего графика. Стандартно для серии АВИЦ наличие режима ‘Прожиг’, разрядного устройства, таймера, автоматического режима, компактные размеры, малый вес. Изготовить можно с высоковольтным изолятором или высоковольтным разъемом.
Управление токовой защитой
Параметр ток ограничения — ток, который прибор пытается стабилизировать и поддерживать в цепи нагрузки. Это режим — источника тока. Параметр ток отключения — ток, при котором прибор снимет высокое напряжение (защита по току).
Дополнительная опция с замыкателем
Данная опция состоит из короткозамыкателя с электромагнитом. При включении прибора кнопкой ‘СЕТЬ’ короткозамыкатель отводится от высоковольтного вывода, соответственно при отключении питания прибора — соединяет высоковольтный вывод с ‘землей’.
Отличительные особенности аппарата высоковольтного испытательного АВИЦ-25/2-36:
- разработка и производство России;
- графический экран — промышленный, рабочая температура -30…+50 °C;
- провод межблочный — в стальной броне, жилы силиконовый гибкие при отрицательных температурах;
- провод питания — производства России;
- запуск таймера с любого напряжения;
- режим стабилизации тока — ПРОЖИГ;
- интерфейс USB и ПО с фотографией результата;
- интерфейс RS-485 с форматом ModBus RTU;
- встроенное разрядное устройство;
- встроенный диодный мост;
- графическое и цифровое отображение напряжения и тока;
- защита экрана — поликарбонат с защитным покрытием;
- мощный, легкий и компактный;
- установка тока отключения от 1 до 180 мА с шагом 1 мА;
- установка тока ограничения от 1 мА до 155 мА с шагом 1 мА;
- фиксация значений U и I при электро пробое нагрузки;
- автоматический и ручной режим работы, модифицированный таймер;
- температурная защита высоковольтного блока 50 °C.

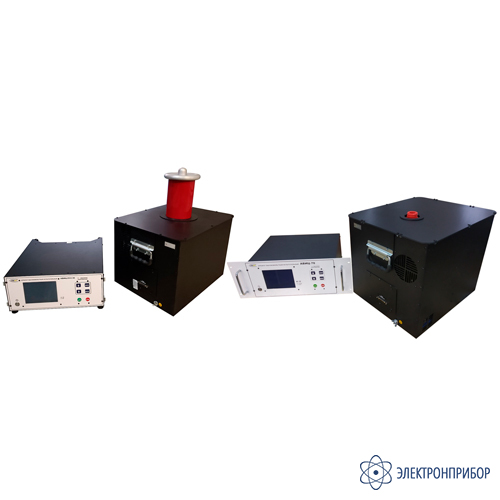

Варианты исполнения аппарата высоковольтного испытательного АВИЦ-25/2-36:
- АВИЦ-25/2-36 исп.1 — стальной корпус, вертикальное и горизонтальное рабочее положение;
- АВИЦ-25/2-36 исп.2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение;
- АВИЦ-25/2-36 исп.3 — стальной корпус, исполнение под стойку 19′.
-
-
Технические характеристики аппарата высоковольтного испытательного АВИЦ-25/2-36:
Параметр Значение Диапазон измерения напряжения переменного тока, кВ 1,00…26,00 Диапазон измерения напряжения постоянного тока, кВ 1,00…36,00 Диапазон измерения силы переменного тока, мА 0,10…175 Диапазон измерения силы постоянного тока, мА 0,10…150 Установка защиты силы переменного тока, мА 1…180 Установка защиты силы постоянного тока, мА 1…155 Фиксация параметров пробоя на индикаторе, мА U и I Пределы относительной погрешности измерения напряжения, % ± 3,0 Пределы относительной погрешности измерения силы тока, % ± 3,0 Габаритные размеры блока индикации, мм 390 х 185 × 270 Габаритные размеры блока высоковольтного, мм 450 х 560 х 340 Масса блока индикации, кг 21±1 Масса блока высоковольтного, кг 50±1 Максимальная потребляемая мощность, ВА 5800 Средний срок службы, лет, не менее 5 -
Комплект поставки АВИЦ-25/2-36
№ Наименование Количество 1 Блок управления 1 2 Блок высоковольтный 1 3 Кабель соединительный 1 4 Кабель сетевой 1 5 Ответная часть разъема блокировки 1 6 Провод заземления 2 7 Вставка плавкая 20А (установлена в сетевом разъёме) 1 8 Паспорт 1 -
