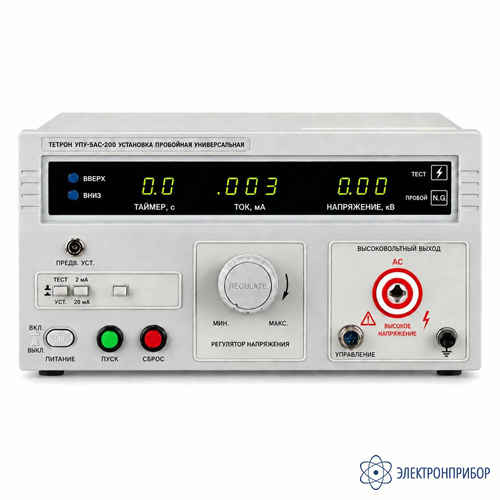

ТЕТРОН УПУ-5АС-200 универсальная пробойная установка 5кВ АС

Код товара: 86374
  • Универсальная пробойная установка 5кв ас ТЕТРОН УПУ-5АС-200 Универсальная пробойная установка 5кв ас ТЕТРОН УПУ-5АС-200 Универсальная пробойная установка 5кв ас ТЕТРОН УПУ-5АС-200

    Сертификаты

    Назначение универсальной пробойной установки 5кВ АС ТЕТРОН УПУ-5АС-200:

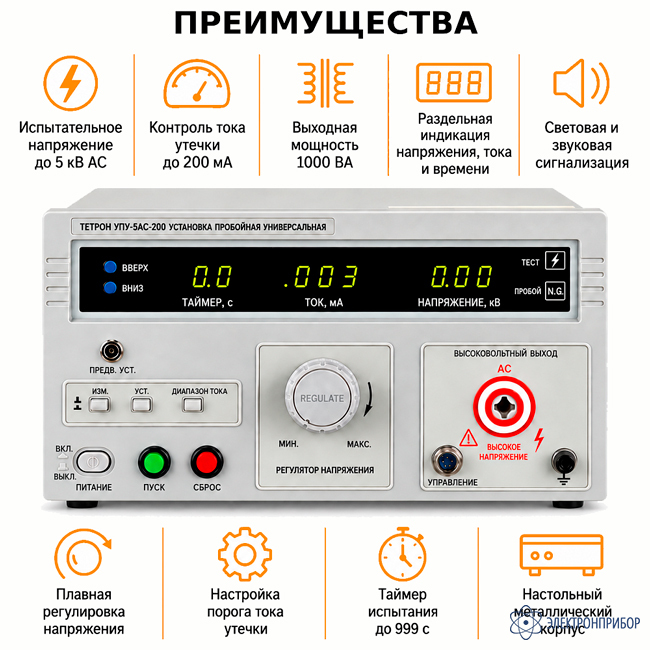

    ТЕТРОН УПУ-5АС-200 — профессиональная пробойная установка для испытания электрической прочности изоляции переменным напряжением до 5 кВ. Максимальный контролируемый ток утечки составляет 200 мА, выходная мощность — 1000 ВА. Прибор позволяет плавно регулировать напряжение, задавать порог срабатывания по току утечки и устанавливать продолжительность испытания.

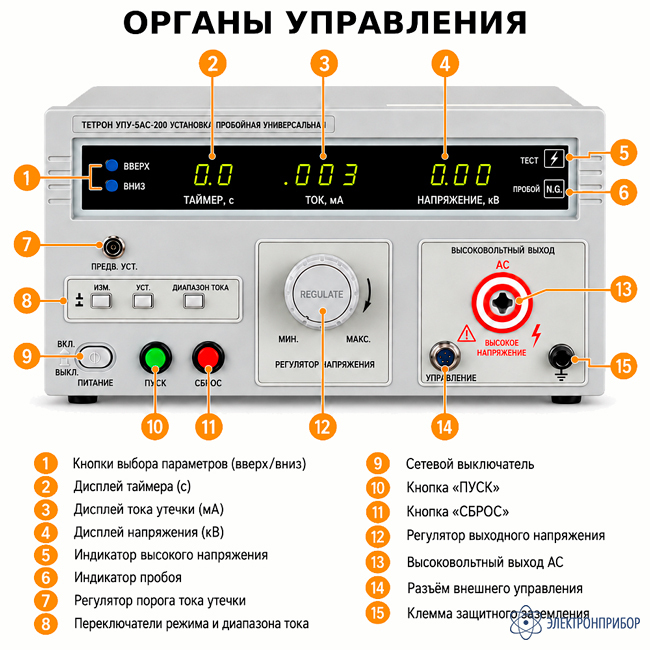

    Раздельные цифровые индикаторы обеспечивают одновременный контроль напряжения, тока и таймера. Световая и звуковая сигнализация предупреждает о превышении установленного порога. Установка в настольном корпусе подходит для испытаний кабелей, электрооборудования, диэлектриков и компонентов. В комплекте поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики универсальной пробойной установки 5кВ АС ТЕТРОН УПУ-5АС-200:

    Параметр Значение
    Испытательное напряжение переменное (AC)
    Диапазон выходного напряжения (AC) 0...5 кВ
    Максимальный ток утечки (AC) 200 мА
    Выходная мощность (AC) 1000 ВА
    Регулировка напряжения плавная, ручная
    Установка тока утечки плавная, ручная
    Таймер от 0,0 до 999 секунд
    Дисплей отдельные дисплеи для отображения напряжения, тока и времени испытания
    Сигнализация световая и звуковая при превышении установленного тока утечки
    Индикация высокое напряжение, проведение испытания, пробой или ошибка
    Питание однофазная сеть 220 В ±10 %, 50 Гц
    Условия эксплуатации температура 0...40 °C, влажность до 75 %
    Условия хранения температура -10...50 °C, влажность до 70 %
    Исполнение настольное, металлический корпус
    Габаритные размеры (Ш × В × Г) 407 × 193 × 378 мм
    Масса 24 кг
    Технические условия (ТУ) ТУ 26.51.43-004-48526697-2018

  • Комплект поставки ТЕТРОН УПУ-5АС-200

    № Наименование Количество
    1 Универсальная пробойная установка 5кВ АС ТЕТРОН УПУ-5АС-200 1
    2 Высоковольтный пробник 1
    3 Кабель измерительный токовый 1
    4 Кабель сетевого питания 1
    5 Паспорт изделия с отметкой ОТК 1
    6 Сертификат о калибровке 1
