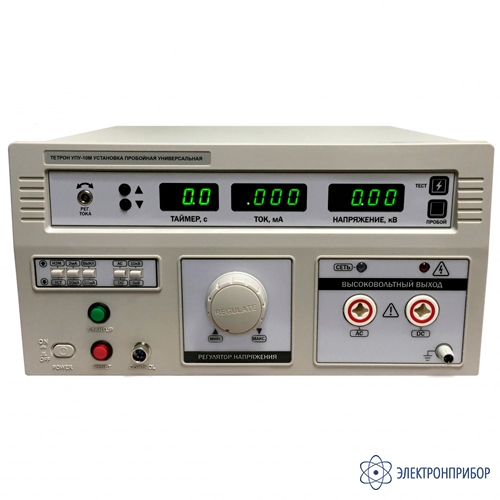

ТЕТРОН УПУ-10М универсальная пробойная установка

Код товара: 70610
  • Универсальная пробойная установка ТЕТРОН УПУ-10М Универсальная пробойная установка ТЕТРОН УПУ-10М Универсальная пробойная установка ТЕТРОН УПУ-10М

    Сертификаты

    Назначение универсальной пробойной установки ТЕТРОН УПУ-10М:

    ТЕТРОН УПУ-10М — профессиональная высоковольтная установка для испытания электрической прочности изоляции переменным и постоянным напряжением до 10 кВ. Максимальный контролируемый ток утечки достигает 50 мА в режиме AC и 20 мА в режиме DC. Выходная мощность 500 ВА на переменном токе позволяет испытывать широкий круг кабелей, электроустановок, диэлектрических изделий и компонентов оборудования.

    Испытательное напряжение регулируется плавно, а допустимый ток утечки и продолжительность проверки задаются пользователем. Раздельные цифровые индикаторы одновременно отображают напряжение, ток и таймер. При превышении установленного порога срабатывает световая и звуковая сигнализация. В комплекте поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики универсальной пробойной установки ТЕТРОН УПУ-10М:

    Параметр Значение
    ТЕТРОН УПУ-1М ТЕТРОН УПУ-10М ТЕТРОН УПУ-10МС
    Выходное напряжение диапазон AC 0 - 10 кВ
    диапазон DC 0 - 10 кВ
    Установка тока диапазон AC 2 / 20 мА 2 / 20 / 50 мА 2 / 20 / 100 мА
    диапазон DC 2 / 10 мА 2 / 20 мА 2 / 20 мА
    Выходная мощность диапазон AC 200 ВА 500 ВА 1000 ВА
    диапазон DC 100 ВА 200 ВА 200 ВА
    Форма выходного сигнала (AC) синус
    Нестабильность (AC) ±5% + 3 е.м.р.
    Пульсации (DC) ±5% + 3 е.м.р.
    Регулировка напряжения плавная, ручная
    Установка тока утечки плавная, ручная
    Таймер диапазон 0,0 – 999 с
    разрешение 0,1 с <100 с, 1 с ≥100 с
    погрешность ±(1% + 50 мс)
    Дисплей отдельные дисплеи для отображения напряжения, тока и времени испытания
    Сигнализация световая и звуковая при превышении установленного тока утечки
    Индикация высокое напряжение, проведение испытания, пробой или ошибка
    Питание однофазное, 220 В±10%, 50 Гц
    Рабочие условия эксплуатации температура +5°С…+40°С, влажность до 80%, давление от 84 до 106 кПа (630 … 795 мм рт. ст.)
    Условия хранения температура -10°С…+50°С, влажность до 70%
    Средний срок службы 10 лет (при соблюдении условий эксплуатации и хранения)
    Габаритные размеры 380х315х195 мм 443х390х195 мм 430х380х220 мм
    Масса, не более 15 кг 25 кг 28 кг
    Технические условия (ТУ) ТУ 26.51.43-004-48526697-2018

    Примечание: е.м.р – единица младшего разряда.

  • Комплект поставки ТЕТРОН УПУ-10М

    № Наименование Количество
    1 Испытательная установка ТЕТРОН УПУ-10М 1
    2 Высоковольтный пробник 1
    3 Кабель измерительный токовый 1
    4 Кабель сетевого питания 1
    5 Паспорт изделия с отметкой ОТК 1
    6 Сертификат о калибровке 1
