АВ 60 3, АВ603

Установки для высоковольтных испытаний изоляции

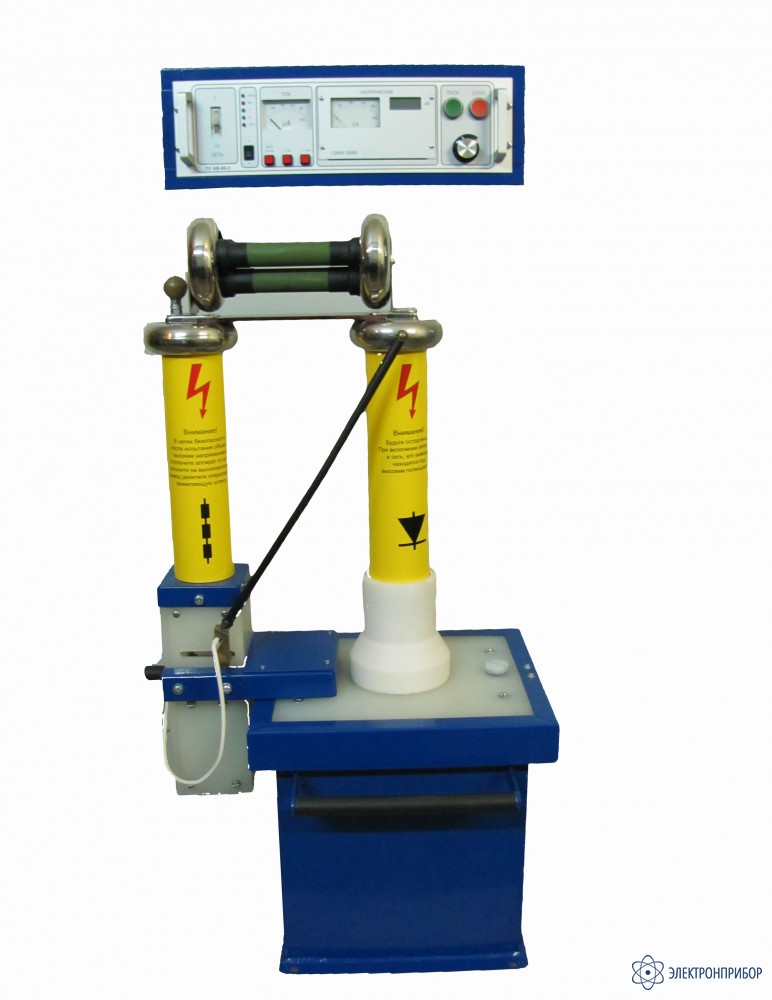

АВ-60-3 — аппарат высоковольтный

Код товара: 30607

    • Гарантия

      1 год

    Назначение аппарата АВ-60-3:

    Аппарат высоковольтный АВ-60-3 предназначен для проведения испытаний изоляции электротехнического оборудования повышенным выпрямленным или переменным напряжением и, в случае необходимости, проведения предварительного «прожигания» поврежденной изоляции (то есть понижения сопротивления изоляции в месте повреждения до напряжения, достаточного для работы ударных генераторов или аппаратов прожига).

    Имеет встроенную сертифицированную систему измерения высокого напряжения.

  • Технические характеристики аппарата АВ-60-3:

    Параметр Значение
    Напряжение питания частотой 50 Гц, В 220 ±22
    Потребляемая мощность, кВА, не более 3
    Максимальное переменное выходное напряжение, кВ
    при максимальном токе, мА    		 50
    80
    Максимальное выпрямленное выходное напряжение, кВ
    при максимальном токе, мА    		 60
    80
    Относительная погрешность измерения выходного напряжения, %, не более 3
    Относительная погрешность измерения выходного выпрямленного тока, %, не более 3
    Габаритные размеры, мм, не более:
    • Пульта управления ПУ АВ-60-3
    • Блока высоковольтного БВ АВ-60-3
    510х150х500
    420х480х800
    Масса, кг, не более:
    • Пульта управления ПУ АВ-60-3
    • Блока высоковольтного БВ АВ-60-3
    25
    75

  • Комплект поставки АВ-60-3

    Наименование Количество
    Пульт управления ПУ АВ-60-3 1
    Блок высоковольтный БВ АВ-60-3 1
    Кабель питания 5м 1
    Кабель соединительный 3м 1
    Провод заземления 5м 1
    Паспорт 1
