УПУ21, УПУ 21

Установки для высоковольтных испытаний изоляции

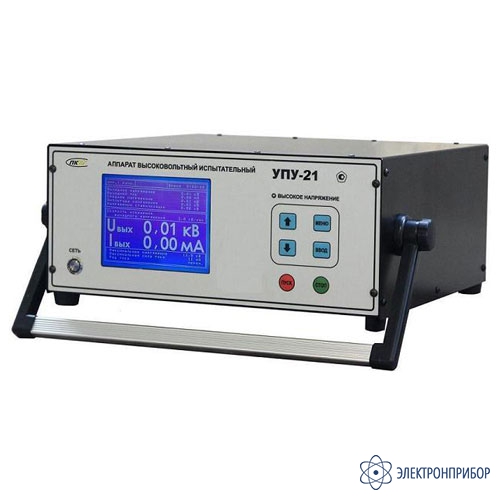

УПУ-21 — установка высоковольтная

Код товара: 48127
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

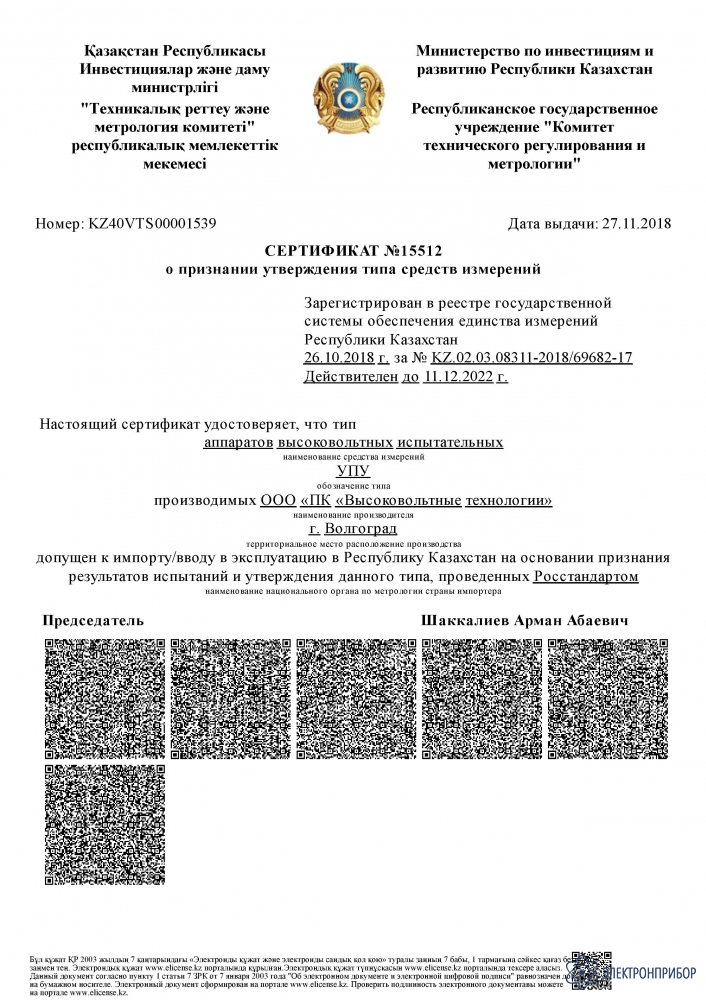

    • Госреестр СИ РФ

      69682-17 до 11.12.2027

    Назнчаение установки высоковольтной УПУ-21:

    Аппарат высоковольтный испытательный УПУ-21 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Особенности установки высоковольтной УПУ-21:

    • Разработка и производство России;
    • Встроенный интерфейс USB — по требованию;
    • Одноблочная конструкция с выходным током 102 мА при 10 кВ;
    • Точность измерения;
    • Два токовых канала измерения – с заземленной и незаземленной нагрузками;
    • Встроенное разрядное устройство;
    • Встроенный диодный выпрямитель;
    • Встроенный конденсатор;
    • Графический экран – промышленный, рабочая температура -30…+50°C;
    • Защита экрана – поликарбонат с защитным покрытием;
    • Стальной корпус;
    • Графическое отображение тока и напряжения;
    • Установка тока отключения от 1 до 112 мА с шагом 1 мА;
    • Режим стабилизации тока – ПРОЖИГ;
    • Автоматический и ручной режим работы, таймер.
  • Технические характеристики установки высоковольтной УПУ-21:

    Параметр Значение
    Диапазон измерения напряжения переменного тока, кВ 0,100…10,00
    Диапазон измерения напряжения постоянного тока, кВ 0,100…10,00
    Диапазон измерения силы переменного тока, мА 0,050…100,0
    Диапазон измерения силы постоянного тока, мА 0,050…20,00
    Дискретность измерения напряжения, В 1
    Дискретность измерения силы тока, мкА 1
    Пределы относительной погрешности измерения напряжения переменного тока, % ± 2,0/0,1
    Пределы относительной погрешности измерения напряжения постоянного тока, % ± 1,0/0,1
    Пределы относительной погрешности измерения  силы тока: %
    – заземленная нагрузка, %
    – незаземленная нагрузка, %
    канал 1 и 2
    ± 2,0/0,1
    ± 1,0/0,1
    Каналов измерения тока 2
    Габаритные размеры, мм 390х165×420
    Масса, кг 28
    Режим работы при мощности 1000 Вт непрерывно
    Система охлаждения встроенная принудительная, жидкостная
    Потребляемая мощность без нагрузки, ВА (не более) 100
    Максимальная потребляемая мощность, ВА (не более) 1200
    Средний срок службы, лет, не менее 5
  • Комплект поставки УПУ-21

    Наименование Количество
    1 Аппарат высоковольтный испытательный УПУ-21 1
    2 Кабель высоковольтный 1
    3 Кабель сетевой 1
    4 Ответная часть разъёма блокировки 1
    5 Провод заземления 1
    6 Вставка плавкая 5 А (установлена в сетевом разъёме) 1
    7 Паспорт 1
  • Дополнительная комплектация УПУ-21
