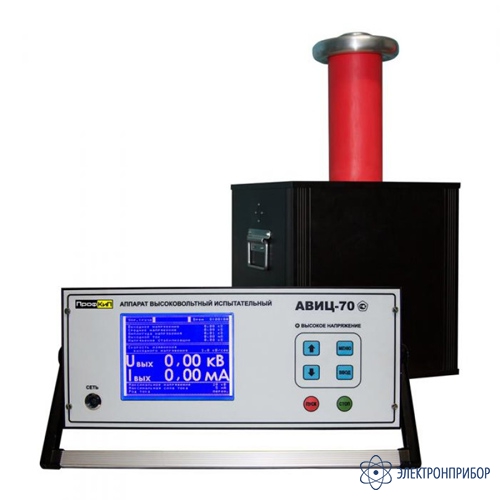

ПрофКиП АВИЦ-70 (госреестр 59681-15) — аппарат высоковольтный испытательный
Код товара: 53952-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
59681-15 до 23.01.2020
-
Производитель
Назначение аппарата высоковольтного испытательного ПрофКиП АВИЦ-70 (госреестр 59681-15):
Аппарат высоковольтный испытательный ПрофКиП АВИЦ-70 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также измерения среднеквадратических значений напряжения переменного тока, амплитудных значений напряжения постоянного тока отрицательной полярности и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты.
Особенности и преимущества аппарата высоковольтного испытательного ПрофКиП АВИЦ-70 (госреестр 59681-15):
- высокая точность измерения напряжения и тока;
- встроенное разрядное устройство для снятия заряда с емкостного объекта;
- автоматический и ручной режим работы;
- регулируемая защита по току;
- режим стабилизации тока;
- интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя кабельной линии;
- температурная защита высоковольтного блока от перегрева;
- большой и четкий графический дисплей;
- низкий вес;
- компактные размеры;
- стабилизация параметров трансформаторного масла, не требует обслуживания и замены.
-
-
Технические характеристики аппарата высоковольтного испытательного ПрофКиП АВИЦ-70 (госреестр 59681-15):
Параметр Значение Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой 50 Гц 1.00 кВ … 50.00 кВ Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5% 1.00 кВ … 70.00 кВ Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой 0.05 мА … 30.00 мА Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой 0.05 мА … 15.00 мА Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц ±[1.0 + 0.04 х (|Xk /x| - 1)]%* Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5% ±[1.0 + 0.04 х (|Xk /x| - 1)]%* Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой ±[2.0 + 0.04 х (|Xk /x| - 1)]%* Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой ±[2.0 + 0.04 х (|Xk /x| - 1)]%* Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения переменный ток (среднеквадратическое значение): не более 51.0 кВ ±0.5 постоянный ток (маплитудное значение: не более 71.0 кВ ±0.5 Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по переменному току 31 мА ±0.5 Пороговое значение силы постоянного тока при срабатывании схемы защиты от перегрузки по постоянному току 16 мА ±0.5 Программируемое ограничение выходного напряжения переменного тока 5 кВ … 51 кВ, шаг 1 кВ Программируемое ограничение выходного напряжения постоянного тока 5 кВ … 71 кВ, шаг 1 кВ Программируемое ограничение силы переменного тока 1 мА … 31 мА, шаг 1 мА Программируемое ограничение силы выходного тока 1 мА … 16 мА, шаг 1 мА Программируемое время испытания, мин 0 м … 59 м, шаг 1 мин Программируемое время испытания, час 0 ч … 24 ч, шаг 1 час Отключение высокого напряжения по окончании испытания ручное /автоматическое Максимальное время работы в циклическом режиме в режиме постоянного тока (25 кВ, 7 мА): 8 ч с последующим отключением на 1 ч в режиме переменного тока (25 кВ, 15 мА): 8 ч с последующим отключением на 1 ч Общие характеристики Средняя наработка на отказ в нормальных условиях применения 8000 ч Питание 220 В ± 22В, 50 Гц ± 10 Гц Максимальная потребляемая мощность 2500 ВА Условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха при температуре 25°С
- атмосферное давление
-20°С … 40°С
не более 98%
84 кПа … 106.7 кПаГабаритные размеры блока индикации 360х150х330 мм Габаритные размеры блока высоковольтного 360х275х290 мм Вес блока индикации 12 кг Вес блока высоковольтного 27 кг *где Xk – конечное значение диапазона измерения;
х – измеряемое значение. -
Комплект поставки ПрофКиП АВИЦ-70 (госреестр 59681-15)
№ Наименование Количество 1 Блок индикации 1 2 Блок высоковольтный 1 3 Кабель межблочный соединительный 1 4 Кабель сетевой 1 5 Провод заземления 1 6 Вставка плавкая 20 А 1 7 Руководство по эксплуатации 1
