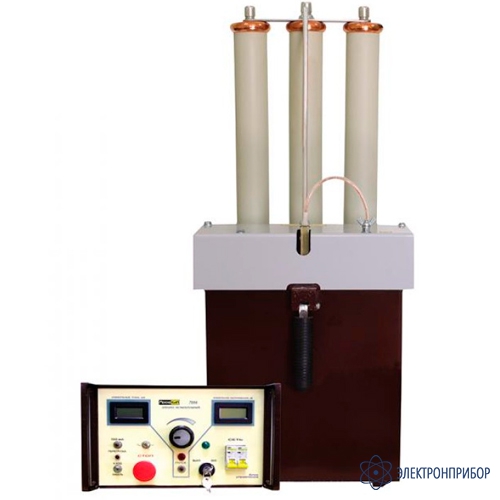

ПрофКиП-70М — аппарат испытательный высоковольтный

Код товара: 66144

    • Гарантия

      12 месяцев

    • Производитель

      ПрофКИП

    Назначение аппарата испытательного высоковольтного ПрофКиП-70М:

    Аппарат испытательный высоковольтный ПрофКиП-70М предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц. Может использоваться в качестве источника питания. Аппарат испытательный высоковольтный ПрофКиП-70М эксплуатируется при температуре от -10°С до +40°С.

    Особенности аппарата испытательного высоковольтного ПрофКиП-70М:

    • Цифровая индикация измерений;
    • Высокая точность измерения напряжения;
    • Наибольшее рабочее напряжение: 70 кВ;
    • Максимальный рабочий ток: 35 мА;
    • Средний срок службы: 10 лет.

  • Технические характеристики аппарата испытательного высоковольтного ПрофКиП-70М:

    Параметр Значение
    Приведенная погрешность измерения выходного напряжения и тока, не более 3%
    Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети Наибольшее рабочее напряжение 70 кВ
    Максимальный рабочий ток 35 мА
    Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети Наибольшее рабочее напряжение (действующее значение) 50 кВ
    Наибольший рабочий ток (действующее значение) 20 мА
    Параметры аппарата на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 минут при номинальном значении напряжения в сети Наибольшее рабочее напряжение (действующее значение) 50 кВ
    Наибольший рабочий ток (действующее значение) 45 мА
    Общие характеристики
    Напряжение питающей сети однофазного переменного тока частотой 50 Гц 220 В ±11 В
    Потребляемая мощность Не более 3 кВА
    Габаритные размеры блока управления 320 х 200 х 355 мм
    Габаритные размеры блока высокого напряжения 270 х 295 х 660 мм
    Вес блока управления 15 кг
    Вес блока высокого напряжения 35 кг

  • Комплект поставки ПрофКиП-70М

    № Наименование Количество
    1 Блок управления 1
    2 Блок высокого напряжения 1
    3 Кабель сетевой 1
    4 Провод заземления 2
    5 Провод высоковольтный 1
    6 Руководство по эксплуатации 1
