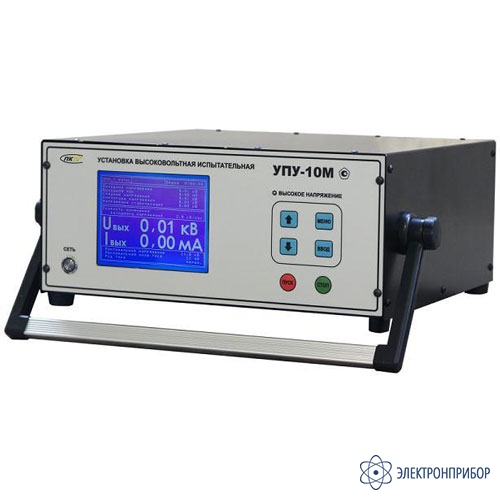

УПУ-10М — установка высоковольтная

Код товара: 48115
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      69682-17 до 11.12.2027

    Назнчаение установки высоковольтной УПУ-10М:

    Аппарат высоковольтный испытательный УПУ-10М предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Особенности установки высоковольтной УПУ-10М:

    • Разработка и производство России;
    • Встроенный интерфейс USB — по требованию;
    • Влагопылезащитное исполнение блоков IP54;
    • Стальной корпус;
    • Точность измерения;
    • Два токовых канала измерения — с заземленной и незаземленной нагрузками;
    • Встроенное разрядное устройство;
    • Встроенный диодный выпрямитель;
    • Встроенный конденсатор;
    • Промышленный графический экран с температурным диапазоном -30…+50 °C;
    • Защита экрана — поликарбонат с защитным покрытием;
    • Графическое отображение тока и напряжения;
    • Установка тока отключения от 1 до 11 мА с шагом 1 мА;
    • Установка тока ограничения от 1 мА до 11 мА с шагом 1 мА;
    • Режим стабилизации тока;
    • Автоматический и ручной режим работы, таймер.
  • Технические характеристики установки высоковольтной УПУ-10М:

    Параметр Значение
    Диапазон регулирования напряжения переменного тока, кВ 0,025…11,00
    Диапазон регулирования напряжения постоянного тока, кВ 0,025…11,00
    Диапазон измерения напряжения переменного тока, кВ 0,100…10,00
    Диапазон измерения напряжения постоянного тока, кВ 0,100…10,00
    Диапазон измерения силы переменного тока ГРСИ, мА 0,100…10,00
    Диапазон измерения силы постоянного тока ГРСИ, мА 0,100…10,00
    Полный диапазон измерения силы переменного тока, мА 0,005…51,00
    Полный диапазон измерения силы постоянного тока, мА 0,005…21,00
    Дискретность измерения напряжения, В 1
    Дискретность измерения силы тока, мкА 1
    Пределы относительной погрешности измерения напряжения в диапазоне 0,10…10,00 кВ, % ± 1,0/0,1
    Пределы относительной погрешности измерения  силы тока: %
    – заземленная нагрузка, %
    – незаземленная нагрузка, %
    канал 1 и 2
    ± 2,0/0,1
    ± 1,0/0,1
    Минимальное устанавливаемое значение напряжение в автоматическом режиме, В (стандартно) 200
    Минимальная скорость набора напряжения, В/сек 100
    Шаг изменения напряжения в ручном режиме, В (не более) 30
    По требованию заказчика – дополнительный диапазон 1 кВ да
    Минимальное устанавливаемое значение напряжение в автоматическом режиме в дополнительном диапазоне 1 кВ, В 100
    Минимальная скорость набора напряжения в дополнительном диапазоне 1 кВ, В/сек 20
    Каналов измерения тока 2
    Габаритные размеры, мм 390х165×340
    Масса, кг 24
    Масса c дополнительным диапазоном 1 кВ, кг (не более) 25
    Потребляемая мощность, ВА (не более) 600
    Средний срок службы, лет, не менее 5
  • Комплект поставки УПУ-10М

    Наименование Количество
    1 Аппарат высоковольтный испытательный УПУ-10М 1
    2 Кабель высоковольтный 1
    3 Кабель сетевой 1
    4 Ответная часть разъёма блокировки 1
    5 Провод заземления 1
    6 Вставка плавкая 5 А (установлена в сетевом разъёме) 1
    7 Паспорт 1
