УПУ10, УПУ 10

Установки для высоковольтных испытаний изоляции

УПУ-10 — универсальная пробойная установка

Код товара: 60927

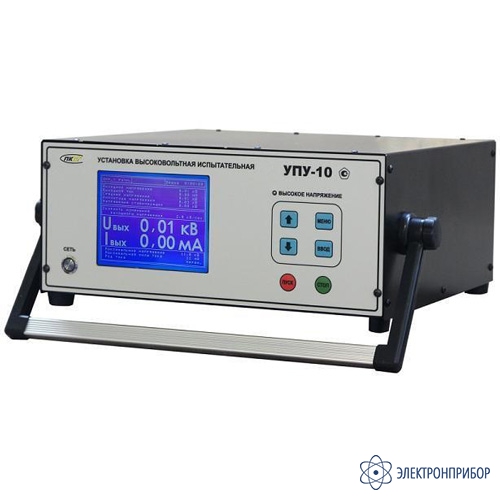

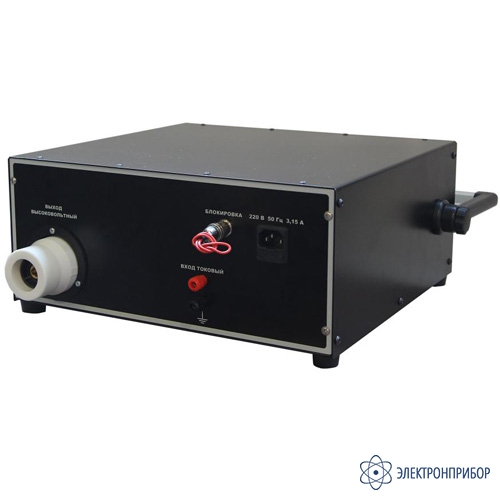

  • Универсальная пробойная установка УПУ-10 Универсальная пробойная установка УПУ-10

    • Гарантия

      12 месяцев

    Описание универсальной пробойной установки УПУ-10:

    Аппарат высоковольтный испытательный УПУ-10 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Аппарат УПУ-10 предназначен для работы при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.

    Особенности универсальной пробойной установки УПУ-10:

    • Разработка и производство России;
    • Измерение малых токов — дискретность 100 нА;
    • Два токовых канала измерения — с заземленной и незаземленной нагрузками;
    • Встроенное разрядное устройство;
    • Встроенный диодный выпрямитель;
    • Встроенный конденсатор;
    • Графический экран — промышленный, рабочая температура -30…+50 градусов Цельсия;
    • Защита экрана — поликарбонат с защитным покрытием;
    • Стальной корпус;
    • Графическое отображение тока и напряжения;
    • Установка тока отключения от 1 до 11 мА с шагом 1 мА;
    • Установка тока ограничения от 1 мА до 11 мА с шагом 1 мА;
    • Режим стабилизации тока — ПРОЖИГ;
    • Автоматический и ручной режим работы, таймер.

  • Технические характеристики универсальной пробойной установки УПУ-10:

    Параметр Значение
    Диапазон измерения напряжения переменного тока, кВ 0,050...11,00
    Диапазон измерения напряжения постоянного тока, кВ 0,050...11,00
    Диапазон измерения силы переменного тока, мкА...мА От 0,5 мкА до 11,00 мА
    Диапазон измерения силы постоянного тока, мкА...мА От 0,5 мкА до 11,00 мА
    Дискретность измерения напряжения, В 1
    Дискретность измерения силы тока, нА 100
    Пределы относительной погрешности измерения напряжения, % ± 1,0/0,3
    Пределы относительной погрешности измерения силы тока, % ± 1,0/0,3;
    ± 2,0/0,3
    Габаритные размеры, мм 360 х 165 х 370
    Масса, кг 24±1
    Максимальная потребляемая мощность, ВА 200
    Средний срок службы, лет, не менее 5

  • Комплект поставки УПУ-10

    № Наименование Количество
    1 Универсальная пробойная установка УПУ-10 1
    2 Кабель высоковольтный 1
    3 Кабель сетевой 1
    4 Ответная часть разъёма блокировки 1
    5 Провод заземления 1
    6 Вставка плавкая 5А (установлена в сетевом разъёме) 1
    7 Паспорт 1
