HPG 110 H, HPG110H, HPG-110-H

Установки для высоковольтных испытаний изоляции

HPG 110-H — высоковольтная испытательная система

Код товара: 33866

  • Назначение высоковольтной испытательной системы HPG 110-H

    Высоковольтные испытательная система HPG 110-H подходит для проведения испытаний переменным напряжением 50 Гц, 78 кВэфф и испытаний постоянным напряжением до 110 кВ.

    Испытательная система HPG 110-H состоит из двух отдельных модулей: управляющего и высоковольтного. Данное разделение позволяет пользователю выполнять испытания на объектах без каких-либо сложностей.

    Применение высоковольтной испытательной системы HPG 110-H

    • Испытание кабелей
    • Испытание распределительных устройств
    • Испытание токовых трансформаторов
    • Испытание элементов и составных частей распредустройств

    Достоинства высоковольтной испытательной системы HPG 110-H

    • Подходит для испытаний переменным и постоянным напряжением
    • Компактный, твердоизолированный высоковольтный трансформатор
    • Отдельный высоковольтный и управляющий модули
    • Постоянно регулируемое напряжение
    • Мощная система: 1,2 кВА при продолжительной работе, до 3 кВА 60 мин. кратковременная работа

  • Технические характеристики высоковольтной испытательной системы HPG 110-H

    Параметр Значение
    Выходное постоянное напряжение 50 кВ
    Выходной ток 15 мА
    Тип трансформатора HTR 78-1
    Питание 220 В / 50 Гц
    Размеры 1000х1065х490
    Вес 124

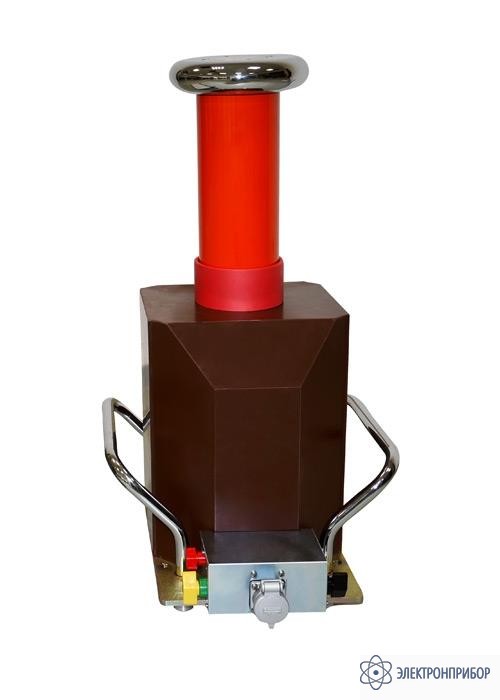

    Высоковольтный трансформатор HTR 78-1

    Параметр Значение
    Выходное напряжение 78 кВ AC ; 110 кВ DC
    Номинальный ток 15 мА DC
    Ток к.з. 50 мА DC
    Потребляемая мощность

    3,0 кВА (1 час в день); 1,2 кВА (день)

  • Комплект поставки HPG 110-H

    Наименование Количество
    Блок управления HSW 3-2 1
    Высоковольтный выпрямитель 1
    Высоковольтный трансформатор 78 кВэфф 1
    Комплект кабелей 1
    Штанга заземления и разрядки 150 кВ 1
