Установки для высоковольтных испытаний изоляции

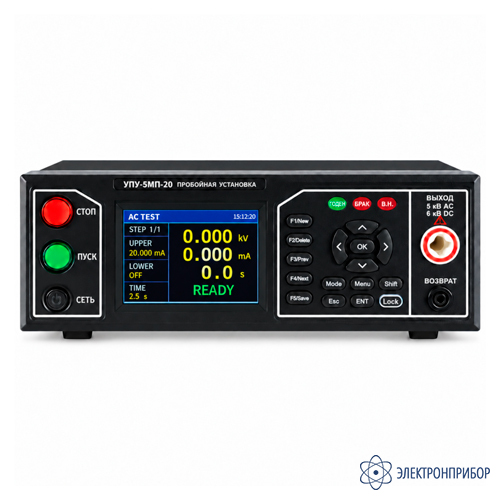

ТЕТРОН УПУ-5МП-20 программируемая пробойная установка 5кВ АС, 6кВ DC

Код товара: 86382

  • Назначение программируемой пробойной установки 5кВ АС, 6кВ DC ТЕТРОН УПУ-5МП-20:

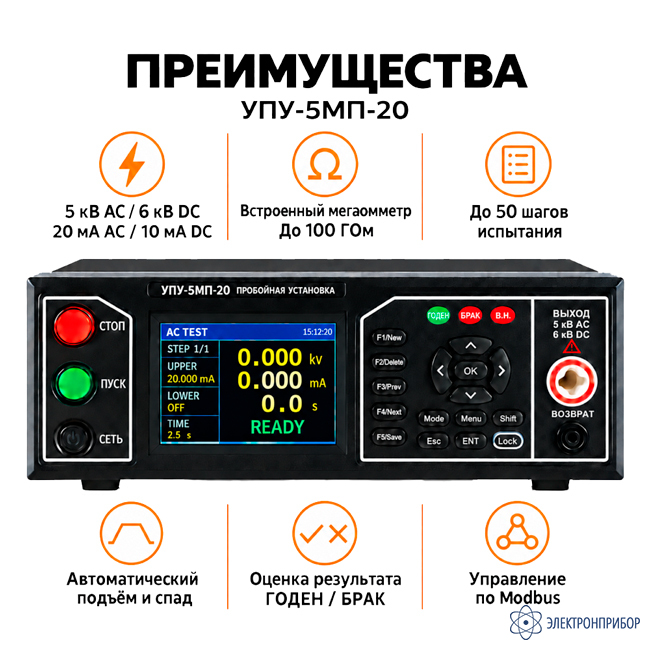

    ТЕТРОН УПУ-5МП-20 — программируемая пробойная установка для испытания электрической прочности изоляции переменным напряжением до 5 кВ и постоянным до 6 кВ с контролем тока утечки до 20 мА AC и 10 мА DC. Встроенный мегаомметр измеряет сопротивление изоляции до 100 ГОм. После испытания постоянным напряжением выполняется автоматический разряд объекта. В одной программе можно объединить до 50 шагов с отдельными настройками режима, напряжения, времени и допустимых пределов.

    Цветной TFT-дисплей диагональю 3,5 дюйма одновременно отображает напряжение, ток и время испытания. Результат проверки оценивается автоматически; световая и звуковая сигнализация сообщает о соответствии заданным пределам. ТЕТРОН УПУ-5МП-20 применяется для контроля изоляции кабелей, трансформаторов, электронных компонентов и другого электрооборудования. Интерфейсы RS232 и RS485 с поддержкой Modbus RTU позволяют управлять установкой и считывать результаты с помощью внешней системы. В комплекте с установкой поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики программируемой пробойной установки 5кВ АС, 6кВ DC ТЕТРОН УПУ-5МП-20:

    Параметр Значение
    Испытательное напряжение переменное (AC) и постоянное (DC)
    Диапазон выходного напряжения (AC) 0,050...5,000 кВ
    Максимальный ток утечки (AC) 20 мА
    Выходная мощность (AC) 100 ВА
    Диапазон выходного напряжения (DC) 0,050...6,000 кВ
    Максимальный ток утечки (DC) 10 мА
    Выходная мощность (DC) 60 Вт
    Встроенный мегаомметр измерение сопротивления изоляции до 100 ГОм
    Напряжение измерения сопротивления изоляции 50–5000 В; диапазон до 100 ГОм при напряжении от 500 В
    Регулировка напряжения программируемая, с передней панели или через интерфейс управления
    Установка тока утечки цифровая, программируемые верхний и нижний пределы
    Таймер от 0,3 до 999,9 с
    Программа испытаний до 50 шагов в одной программе; сохранение настроек во внутренней памяти
    Разряд после испытания автоматический после испытаний DC и измерения сопротивления изоляции

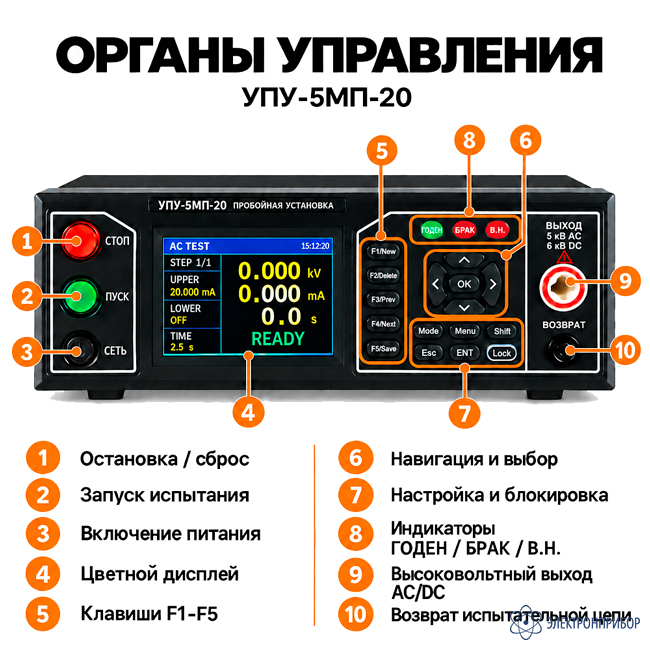

    Дисплей цветной TFT, 3,5 дюйма; отображение напряжения, тока, времени и результата
    Сигнализация световая и звуковая, автоматическая оценка результата
    Индикация «ГОДЕН» / «БРАК» — результат проверки; «В.Н.» — состояние высоковольтного выхода

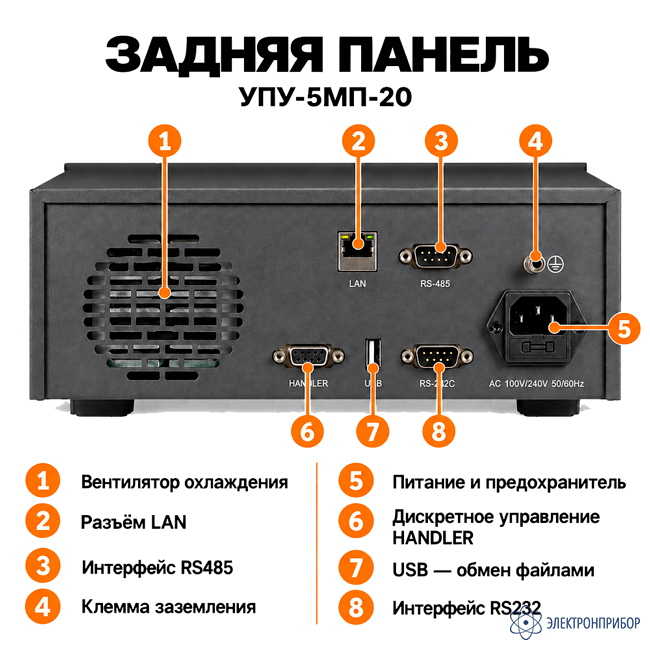

    Дистанционное управление RS232, RS485; протокол Modbus RTU
    Питание однофазная сеть 100...240 В AC, 50/60 Гц
    Условия эксплуатации температура от +5 до +35 °C, влажность 20...80 %, без конденсации
    Условия хранения температура от -20 до +60 °C, влажность менее 90 %, без конденсации
    Исполнение настольное, металлический корпус

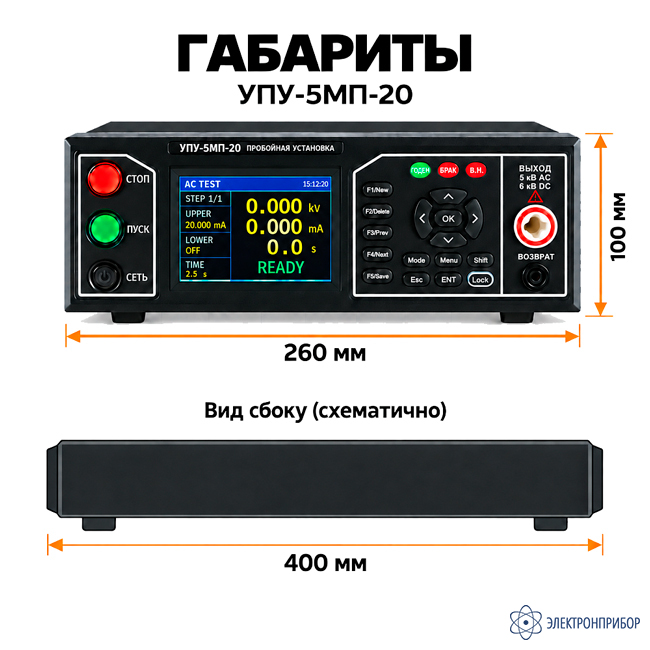

    Габаритные размеры (Ш × В × Г) 260 × 100 × 400 мм
    Масса 7 кг
    Технические условия (ТУ) ТУ 26.51.43-004-48526697-2018

  • Комплект поставки ТЕТРОН УПУ-5МП-20

    № Наименование Количество
    1 Программируемая пробойная установка 5кВ АС, 6кВ DC ТЕТРОН УПУ-5МП-20 1
    2 Высоковольтный пробник 1
    3 Кабель измерительный токовый 1
    4 Кабель сетевого питания 1
    5 Паспорт изделия с отметкой ОТК 1
    6 Сертификат о калибровке 1
