Установки для высоковольтных испытаний изоляции

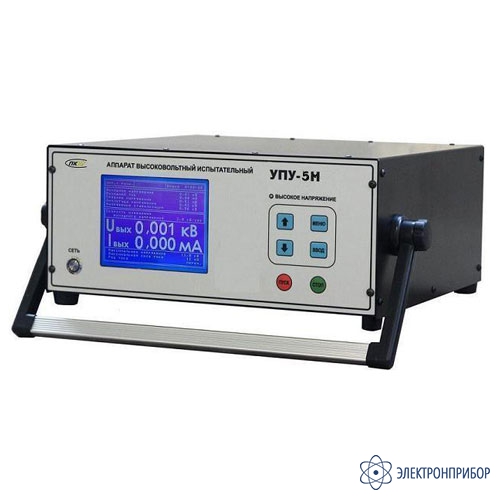

УПУ-5М — установка пробойная

Код товара: 48128
  • Установка пробойная УПУ-5М Установка пробойная УПУ-5М

    • Гарантия

      12 месяцев

    Сертификаты

    Назначение установки пробойной УПУ-5М:

    Универсальная пробойная установка УПУ-5М предназначена для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Особенности установки пробойной УПУ-5М:

    • Разработка и производство России;
    • Встроенный интерфейс USB — по требованию;
    • Диапазон по напряжению от 50 В до 6 кВ с дискретностью 1 В;
    • Диапазон по току от 10 мкА до 105 мА с дискретностью 1 мкА;
    • Одноблочная конструкция с выходным током 105 мА;
    • Два токовых канала измерения — с заземленной и незаземленной нагрузками;
    • Встроенное разрядное устройство Встроенный диодный выпрямитель;
    • Встроенный конденсатор;
    • Стальной корпус;
    • Промышленный графический экран с температурным диапазоном -30…+50 °C;
    • Промышленная пленочная герметичная клавиатура;
    • Защита экрана — поликарбонат с защитным покрытием;
    • Графическое отображение тока и напряжения;
    • Установка тока отключения от 1 до 106 мА с шагом 1 мА;
    • Режим стабилизации тока;
    • Автоматический и ручной режим работы, таймер.

  • Технические характеристики установки пробойной УПУ-5М:

    Параметр Значение
    Дискретность индикации напряжения, В 1
    Диапазон измерения напряжения переменного и постоянного тока, В 50…6 500
    Дискретность индикации тока, мкА 1
    Диапазон измерения силы переменного тока, мкА 10…105 000
    Диапазон измерения силы постоянного тока, мкА 10…21 000
    Пределы допускаемой относительной погрешности измерения напряжения, % ± 1,0/0,3
    Пределы допускаемой относительной погрешности измерения силы  тока, % ± 1,0/0,3;  ±2,0/0,3
    Максимальная потребляемая мощность, ВА 300
    Габаритные размеры, мм 360х165×420
    Масса, кг 25±2

  • Комплект поставки УПУ-5М

    № Наименование Количество
    1 Установка пробойная УПУ-5М 1
    2 Кабель высоковольтный 1
    3 Кабель сетевой 1
    4 Ответная часть разъёма блокировк 1
    5 Провод заземления 1
    6 Вставка плавкая 5 А (установлена в сетевом разъёме) 1
    7 Паспорт 1

  • Дополнительная комплектация УПУ-5М
