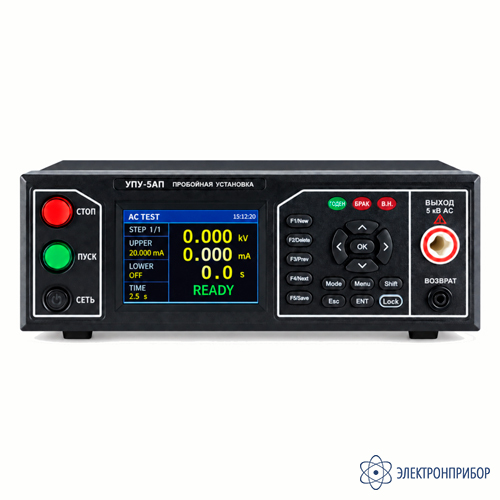

ТЕТРОН УПУ-5АП программируемая пробойная установка 5кВ АС

Код товара: 86379

  • Назначение программируемой пробойной установки 5кВ АС ТЕТРОН УПУ-5АП:

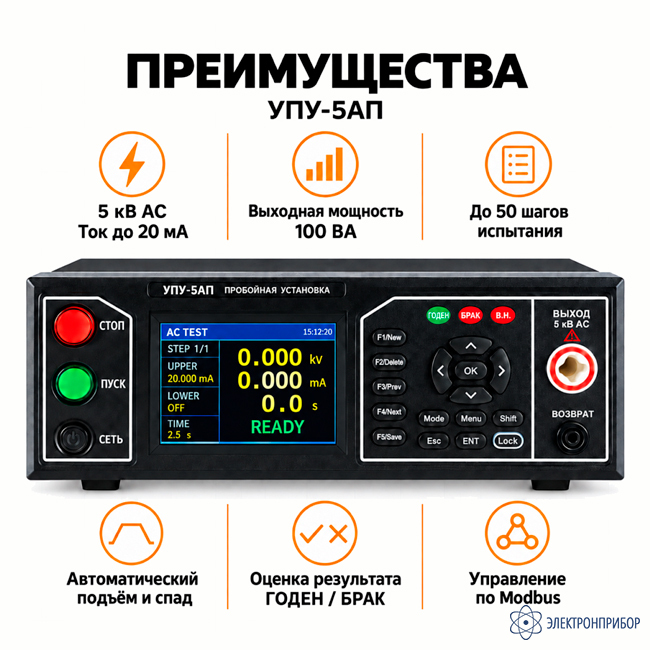

    ТЕТРОН УПУ-5АП — программируемая пробойная установка для испытания электрической прочности изоляции переменным напряжением до 5 кВ с контролем тока утечки до 20 мА. Прибор позволяет задавать испытательное напряжение, верхний и нижний пороги тока, продолжительность проверки. Программа может включать до 50 шагов с отдельными настройками для каждого этапа.

    Цветной TFT-дисплей диагональю 3,5 дюйма одновременно отображает напряжение, ток и время испытания. Результат проверки оценивается автоматически; световая и звуковая сигнализация сообщает о соответствии заданным пределам. ТЕТРОН УПУ-5АП применяется для контроля изоляции кабелей, трансформаторов, электронных компонентов и другого электрооборудования. Интерфейсы RS232 и RS485 с поддержкой Modbus RTU позволяют управлять установкой и считывать результаты с помощью внешней системы. В комплекте с установкой поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики программируемой пробойной установки 5кВ АС ТЕТРОН УПУ-5АП:

    Параметр Значение
    Испытательное напряжение переменное (AC)
    Диапазон выходного напряжения (AC) 0,050...5,000 кВ
    Максимальный ток утечки (AC) 20 мА
    Выходная мощность (AC) 100 ВА
    Регулировка напряжения программируемая, с передней панели или через интерфейс управления
    Установка тока утечки цифровая, программируемые верхний и нижний пределы
    Таймер от 0,3 до 999,9 с
    Программа испытаний до 50 шагов в одной программе; сохранение настроек во внутренней памяти

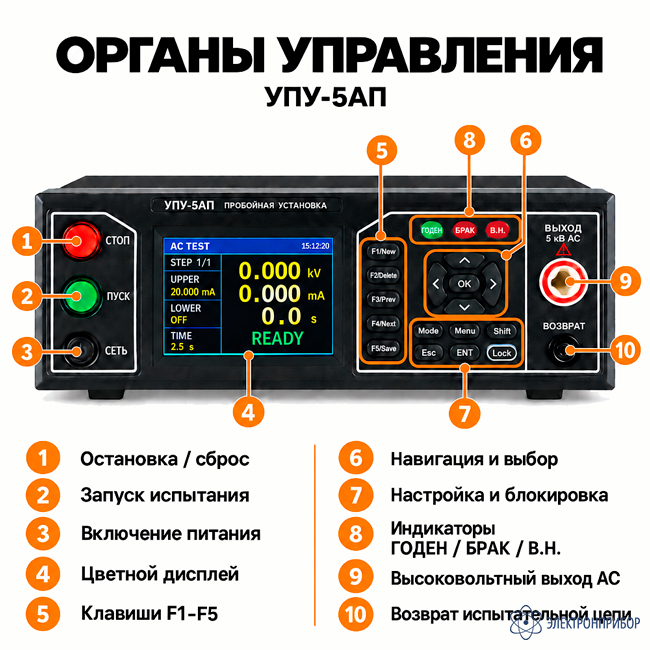

    Дисплей цветной TFT, 3,5 дюйма; отображение напряжения, тока, времени и результата
    Сигнализация световая и звуковая, автоматическая оценка результата
    Индикация «ГОДЕН» / «БРАК» — результат проверки; «В.Н.» — состояние высоковольтного выхода

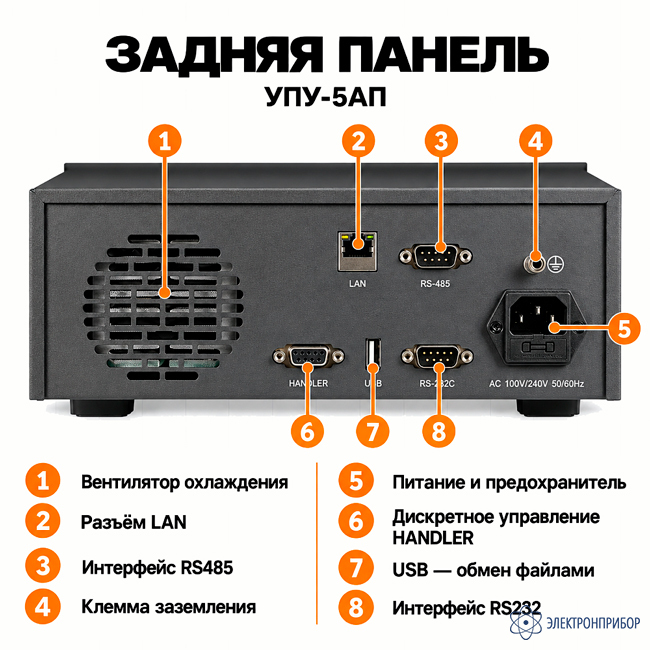

    Дистанционное управление RS232, RS485; протокол Modbus RTU
    Питание однофазная сеть 100...240 В AC, 50/60 Гц
    Условия эксплуатации температура от +5 до +35 °C, влажность 20...80 %, без конденсации
    Условия хранения температура от -20 до +60 °C, влажность менее 90 %, без конденсации
    Исполнение настольное, металлический корпус

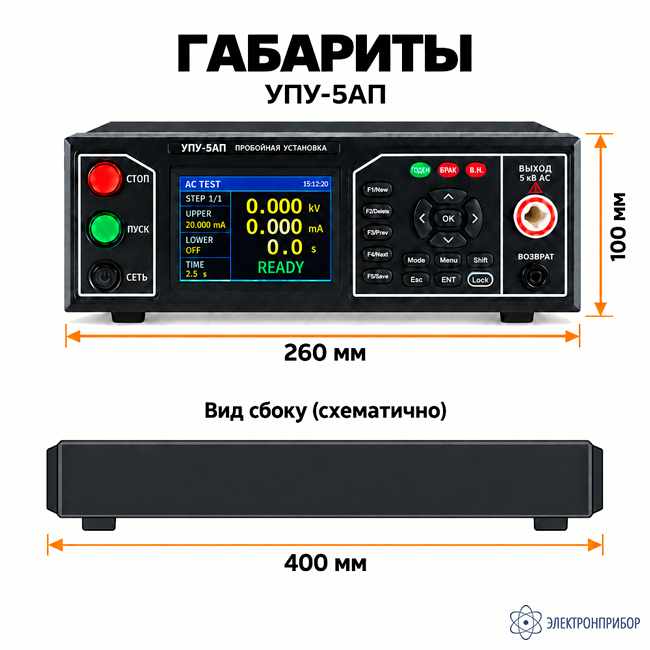

    Габаритные размеры (Ш × В × Г) 260 × 100 × 400 мм
    Масса 7 кг
    Технические условия (ТУ) ТУ 26.51.43-004-48526697-2018

  • Комплект поставки ТЕТРОН УПУ-5АП

    № Наименование Количество
    1 Программируемая пробойная установка 5кВ АС ТЕТРОН УПУ-5АП 1
    2 Высоковольтный пробник 1
    3 Кабель измерительный токовый 1
    4 Кабель сетевого питания 1
    5 Паспорт изделия с отметкой ОТК 1
    6 Сертификат о калибровке 1
