СКАТ 70 Ц К, СКАТ70ЦК

Установки для высоковольтных испытаний изоляции

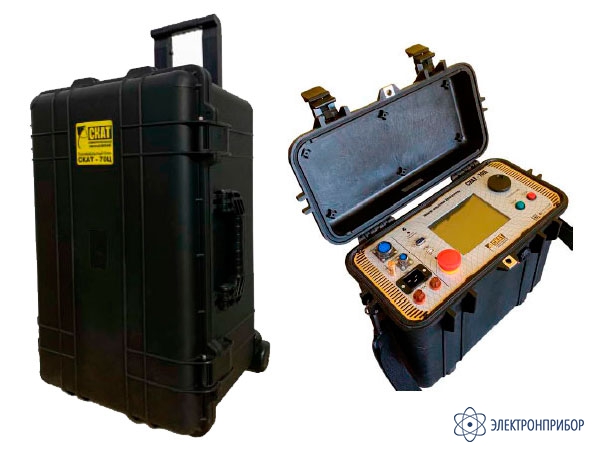

СКАТ-70Ц-К — аппарат испытания диэлектриков цифровой (измерительный блок в кейсе, высоковольтный блок 70 кВ в кейсе)

Код товара: 68616
  • в наличии
    87761-22
    Аппарат испытания диэлектриков цифровой (измерительный блок в кейсе, высоковольтный блок 70 кв в кейсе) СКАТ-70Ц-К Аппарат испытания диэлектриков цифровой (измерительный блок в кейсе, высоковольтный блок 70 кв в кейсе) СКАТ-70Ц-К

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      87761-22 до 20.12.2027

    Назначение аппарата испытания диэлектриков цифрового СКАТ-70Ц-К:

    Аппарат испытания диэлектриков цифровой СКАТ-70Ц-К предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения по-стоянного тока отрицательной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значения напряжения и среднего значения силы постоянного тока отрицательной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Аппарат предназначен для работы при температуре окружающего воздуха от минус 10 ºC до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.

    Описание аппарата испытания диэлектриков цифрового СКАТ-70Ц-К:

    В аппарате реализованы ручной и автоматический режимы работы. В автоматическом режиме аппарат поднимает напряжение с заданной скоростью до заданной оператором величины испытательного напряжения с дискретностью 0,1 кВ и стабилизирует его. В ручном режиме энкодер управляет напрямую регулятором напряжения. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам - прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и сохранит отчет в энергонезависимой памяти. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний с использованием программ доступны для просмотра и печати на встроенном принтере. Имеются часы реального времени.

    Аппарат имеет встроенный коммутатор, позволяющий переключать выходное напряжение на постоянное или переменное без необходимости вручную устанавливать перемычку или диодную вставку в высоковольтный блок. Также этот коммутатор обеспечивает снятие остаточного емкостного заряда по окончании испытания через активное сопротивление вторичной обмотки.

    Выходное напряжение измеряется непосредственно на нагрузке, что повышает точность измерения и безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТ 1516.2-97, предъявляемым к средствам измерений для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков. Межповерочный интервал - 2 года.

    Предусмотрено аппаратное ограничение выходного тока на заданной величине. Имеется защита от перегрева высоковольтного трансформатора. При пробое в нагрузке аппарат отключает подачу высокого напряжения и фиксирует напряжение пробоя на индикаторе. Для дополнительной безопасности предусмотрена автоматическая заземляющая штанга. Также имеется разъем для подключения внешней блокировки подачи высокого напряжения и внешней сигнальной лампы.

    Присутствует автоматический режим предварительного прожига дефектной изоляции. Этот режим используется при пробое изоляции в муфтах и при заплывающих пробоях для снижения пробивного напряжения до уровня рабочего напряжения установок прожига. Также этот режим можно использовать для заряда конденсаторов в генераторах акустических ударных волн (ГАУВ).

  • Технические характеристики аппарата испытания диэлектриков цифрового СКАТ-70Ц-К:

    Параметр Значение
    Испытание напряжением постоянного тока (DC)
    Выходное напряжение Диапазон регулирования, кВ от 1 до 71
    Диапазон измерений, кВ от 3 до 70
    Пределы допускаемой относительной погрешности измерений, %

    ± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ
    Амплитуда пульсаций, % 3
    Полярность напряжения постоянного тока отрицательная (опционально - положительная)
    Выходной ток Максимальный уровень, мА 20
    Диапазон измерений, мА от 0,1 до 20
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА
    Испытание напряжением переменного тока (AC)
    Выходное напряжение Диапазон регулирования, кВ от 1 до 51
    Диапазон измерений, кВ от 2 до 50
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,04·((50/U)-1)), U - измеренное значение, кВ
    Амплитуда пульсаций, % 5
    Выходной ток Максимальный уровень, мА 50
    Диапазон измерений, мА от 0,1 до 50
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,1·((50/I-1)), I - измеренное значение, мА
    Емкость допустимой нагрузки при максимальном напряжении до 2,5 нФ
    Системные параметры
    Режимы испытания ручной
    автоматический
    по программе
    Скорость изменения напряжения, кВ/с 0,5; 1; 2; 5
    Интерфейсы
    Индикация шестидюймовый жидкокристаллический дисплей
    Управление аппаратом кнопочное и с помощью энкодера
    Безопасность
    Заземление защитное заземление
    втоматический заземлитель
    Защита защита от превышения допустимого напряжения и тока;
    отключение при пробое в нагрузке;
    защита от перегрева высоковольтного блока;
    внешняя сигнальная лампа (опция)
    Системы отключения высокого напряжения кнопка аварийного отключения;
    защитная блокировка (опция)
    Параметры питания и потребления
    Напряжение питающей сети переменного тока, В от 198 до 242
    Частота питающей сети, Гц от 49 до 51
    Максимальная потребляемая мощность, В•А 2800
    Максимальный потребляемый ток, А 15
    Габаритные размеры
    Блок управления
    Высота, мм 420
    Ширина, мм 340
    Длинна, мм 220
    Масса, кг 14
    Высоковольтный блок
    Высота, мм 650
    Ширина, мм 370
    Длинна, мм 360
    Масса, кг 29
    Логистика
    Габариты упаковки, длина х ширина х высота, м 0,67 х 0,67 х 0,4
    Вес, кг 66
    Объем упаковки, м3 0,18

  • Комплект поставки СКАТ-70Ц-К

    № Наименование Количество

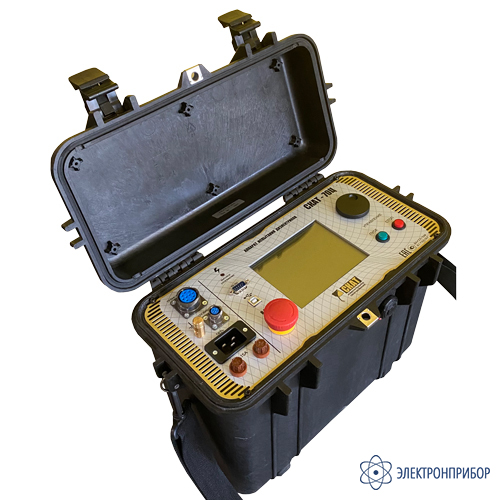

    1 Блок управления (измерительный блок) в кейсе 1

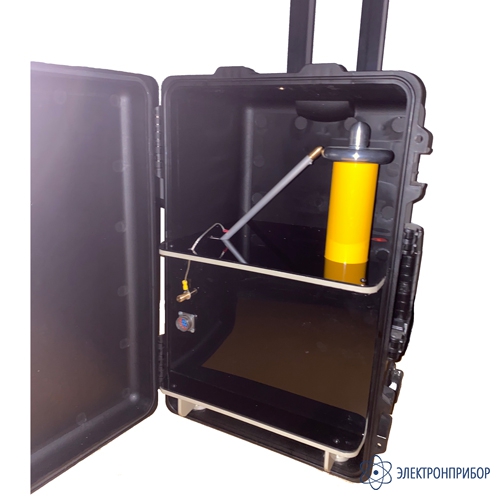

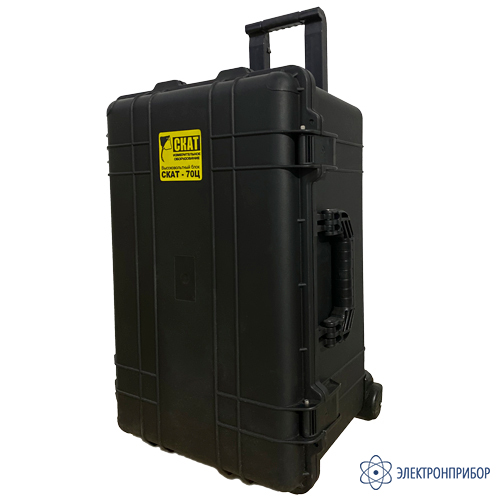

    2 Высоковольтный блок 70 кВ в кейсе 1
    3 Кабель соединительный (4±0,1) м 1
    4 Провод заземления (4±0,1) м сечение 4 мм2 2
    5 Кабель сетевой (4±0,1) м 250В 16А 1
    6 Вилка разъема для подключения сигнальных цепей (FQ14-6TJ) 1
    7 Вставка плавкая 15 А (керамический предохранитель 6,35х30 мм) 1
    8 Паспорт 1
    9 Руководство по эксплуатации 1
