PGK110 — установка высоковольтная испытательная

Код товара: 48309
  • 2 варианта исполнения

    Описание установки высоковольтной испытательной PGK110:

    Установка высоковольтная PGK 110, производства  компании BAUR (Австрия) , предназначена  для высоковольтных испытаний переменным напряжением до 80кВ и постоянным напряжением до 110кВ постоянного тока положительной или отрицательной полярности.

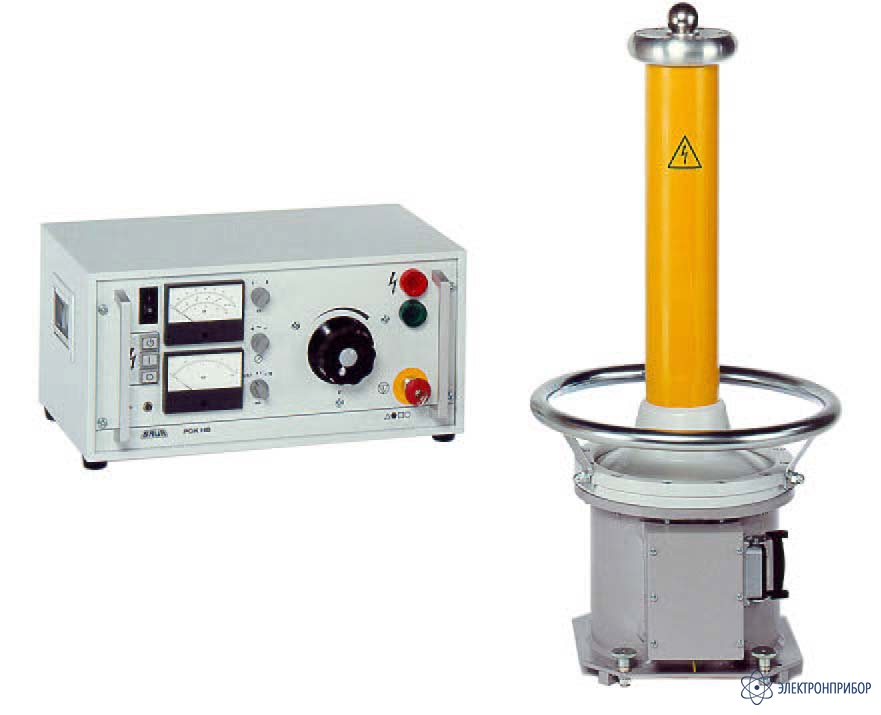

    Установка  PGK 110 состоит из двух блоков . Рабочий блок в конструкции под 19-дюймовую аппаратную стойку имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.

    Высоковольтный блок  PGK 110 содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.

    Особенности установки высоковольтной испытательной PGK110:

    • Не требующая технического обслуживания конструкция;
    • Регулируемое выходное напряжение;
    • Обеспечение эксплуатационной безопасности;
    • Защита от короткого замыкания путем ограничения тока внутри аппаратуры;
    • Индикация напряжения: двухдиапазонный аналоговый прибор;
    • Измерение тока: трехдиапазонный аналоговый прибор, декадный переключатель;
    • Защита от перегрузки.

  • Технические характеристики установки высоковольтной испытательной PGK110:

    Параметр RGK110 HB RGK110/5 HB
    Максимальное выходное напряжение, кВ
    -Переменного тока
    -Постоянного тока
    80
    110
    80
    100
    Диапазон измерения напряжение, кВ 0-78
    0-110
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Максимальная сила выходного тока не более, мА
    -Переменного тока
    -Постоянного тока
    14
    5
    66
    22
    Ток короткого замыкания не более, мА
    -Переменного тока
    -Постоянного тока
    30
    7
    137
    104
    Диапазоны измерений силы тока (тока утечки), мА 0,2-2
    2-20
    0,4-4
    4-40    		 1-10
    10-100
    1,11-11,1
    11,1-111
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Напряжение / Частота сети от 198 до 242В / ОТ 45 ДО 60 Гц
    Потребляемая мощность не более, В·А
    -Нормальная работа
    -Режим КЗ
    1380
    2650
    5750
    11700
    Габаритные размеры блока управления, мм (ШхВхГ) 502 х 241 х 290 502 х 580 х 480
    Габаритные размеры высоковольтного блока (Высота / Диаметр), мм 1130/640 1320/640
    Масса блока управления, кг 17 51
    Масса высоковольтного блока, кг 75 162
    Изоляция между выводами (кроме высоковольтных) и корпусомa
    -Электрическая прочность (50 Гц, 1 мин), В
    -Сопротивление изоляции, МОм
    1500
    5
    Рабочие условия эксплуатация:
    -Температура окружающего воздуха, °С
    -Относительная влажность, %
    -Атмосферное давление, кПа
    от 0 до + 45
    до 90 без конденсации
    от 86,7 до 106,7
    Устойчивость к условия транспортирования Группа "3" ГОСТ 22261-94 с расширенными параметрами по температуре от -20 до +60 °С и относительной влажности до 95% при 30 °С

  • Комплект поставки PGK110

    № Наименование Количество
    1 Высоковольтный блок PGK100HB 1
    2 Блок управления PGK100HB 1
    3 Разрядная штанга, 18 кВ 1
    4 Соединительный кабель установка-модуль управления, 5м 1
    5 Кабель заземления, 3м 1
    6 Высоковольтный кабель с клещами , 2,5 м 1
    7 Кабель питания 1
    8 Руководство по эксплуатации 1

  • Модификации PGK110

    Подберите модификацию по параметрам

    Максимальная сила выходного переменного тока
    Максимальная сила выходного постоянного тока
    Ток короткого замыкания (переменный ток)
    Ток короткого замыкания (постоянный ток)
    Диапазоны измерения тока утечки, мА
