УПУ-20, УПУ20, УПУ 20

Установки для высоковольтных испытаний изоляции

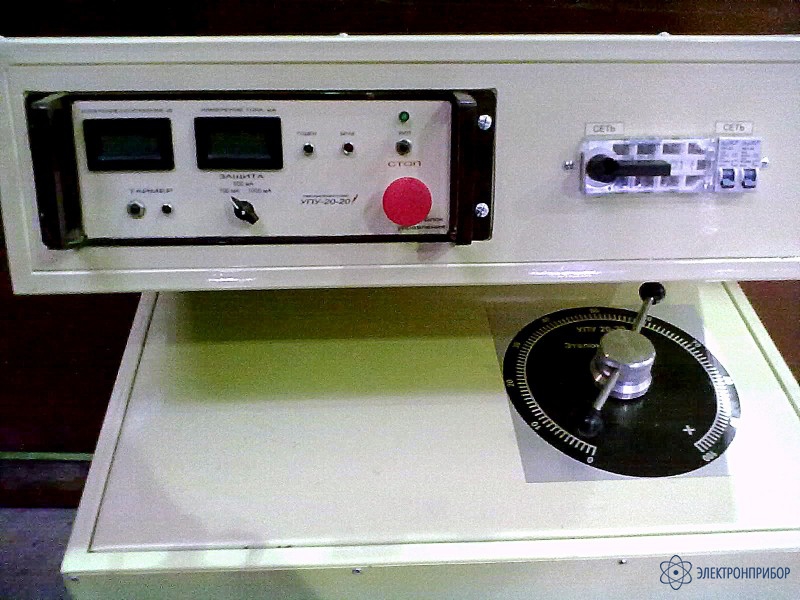

УПУ-20 — установка пробойная универсальная

Код товара: 63817

    Назначение установки пробойной универсальной УПУ-20:

    Установка пробойная универсальная УПУ-20 предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц, регулируемым в пределах 0-20 кВ.

    Установка рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5°С до плюс 40° С, относительной влажности до 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.). Питание – однофазная сеть синусоидального переменного тока напряжением 220±20В, частотой 50±1 Гц.

    Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000В.

    Особенности установки пробойной универсальной УПУ-20:

    • Напряжение питающей сети трёхфазного переменного тока 380±20 В;
    • Параметры аппарата на переменном напряжении при номинальном значении напряжения в сети:
      Наибольшее рабочее напряжение 22 кВ;
      Максимальный рабочий ток 1 А;
    • Потребляемая мощность не более 22кВА.

  • Технические характеристики установки пробойной универсальной УПУ-20:

    Параметр Значение
    Напряжение питающей сети трёхфазного переменного тока, В, 380±20
    Параметры аппарата на переменном напряжении при номинальном значении напряжения в сети
    наибольшее рабочее напряжение, кВ 22
    максимальный рабочий ток, А 1
    Потребляемая мощность, кВА, не более 22
    Приведенная погрешность измерения выходного напряжения и тока, %, не более 3
    Масса, кг, не более 200
    Габаритные размеры 1200х630х1010
    Средний срок службы 10 лет

  • Комплект поставки УПУ-20

    № Наименование Количество
    1 Блок управления 1
    2 Стойка управления 1
    3 Блок высокого напряжения 1
    4 Кабель сетевой 5 м 1
    5 Провод заземления 5 м 1
    6 Провод высоковольтный 13 м 1
    7 Руководство по эксплуатации 1

  • Файлы для УПУ-20

Файлы для УПУ-20
