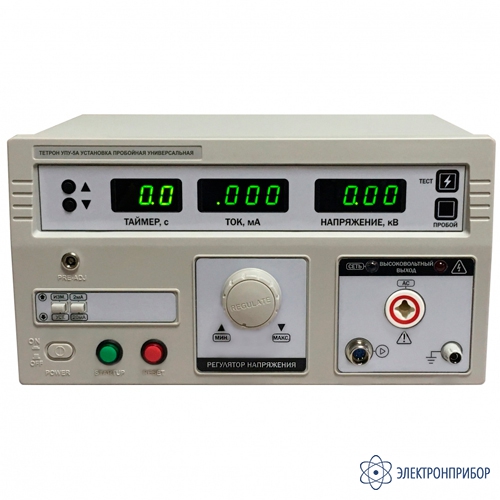

ТЕТРОН УПУ-5А универсальная пробойная установка

Код товара: 70598
  • Универсальная пробойная установка ТЕТРОН УПУ-5А Универсальная пробойная установка ТЕТРОН УПУ-5А Универсальная пробойная установка ТЕТРОН УПУ-5А

    Сертификаты

    Назначение универсальной пробойной установки ТЕТРОН УПУ-5А:

    ТЕТРОН УПУ-5А — профессиональная пробойная установка для испытания электрической прочности изоляции переменным напряжением до 5 кВ с контролем тока утечки до 20 мА. Прибор позволяет плавно регулировать испытательное напряжение, задавать допустимый ток утечки и устанавливать продолжительность испытания. Световая и звуковая сигнализация своевременно предупреждает о превышении заданного порога.

    Отдельные цифровые индикаторы одновременно отображают напряжение, ток утечки и оставшееся время. ТЕТРОН УПУ-5А применяется для проверки кабелей, электроустановок, диэлектрических материалов, средств электрозащиты и компонентов оборудования. В комплекте с установкой поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики универсальной пробойной установки ТЕТРОН УПУ-5А:

    Параметр Значение
    ТЕТРОН УПУ-5А ТЕТРОН УПУ-5М ТЕТРОН УПУ-5АС ТЕТРОН УПУ-5МС
    Выходное напряжение диапазон AC 0 - 5 кВ 0 - 5 кВ 0 - 5 кВ 0 - 5 кВ
    диапазон DC - 0 - 5 кВ - 0 - 5 кВ
    Установка тока диапазон AC 2 / 20 мА 2 / 20 мА 2 / 20 / 100 мА 2 / 20 / 200 мА
    диапазон DC - 2 / 10 мА - 2 / 20 мА
    Выходная мощность диапазон AC 100 ВА 100 ВА 500 ВА 1000 ВА
    диапазон DC - 50 ВА - 100 ВА
    Форма выходного сигнала (AC) синус
    Нестабильность (AC) ±5% + 3е.м.р.
    Пульсации (DC) ±5% + 3е.м.р.
    Регулировка напряжения плавная, ручная
    Установка тока утечки плавная, ручная
    Таймер диапазон 0,0 – 999 с
    разрешение 0,1 с < 100 с, 1 с ≥ 100 с
    погрешность ±(1% + 50 мс)
    Дисплей отдельные дисплеи для отображения напряжения, тока и времени испытания
    Сигнализация световая и звуковая при превышении установленного тока утечки
    Индикация высокое напряжение, проведение испытания, пробой или ошибка
    Питание однофазное, 220 В±10%, 50 Гц
    Рабочие условия эксплуатации температура +5°С…+40°С, влажность до 80%, давление от 84 до 106 кПа (630 … 795 мм рт. ст.)
    Условия хранения температура -10°С…+50°С, влажность до 70%
    Средний срок службы 10 лет (при соблюдении условий эксплуатации и хранения)
    Габаритные размеры 320х280х180 мм 407х378х193 мм
    Масса, не более 9,5 кг 10 кг 14 кг 25 кг
    Технические условия (ТУ) ТУ 26.51.43-004-48526697-2018

    Примечание: е.м.р – единица младшего разряда.

  • Комплект поставки ТЕТРОН УПУ-5А

    № Наименование Количество
    1 Испытательная установка ТЕТРОН УПУ-5А 1
    2 Высоковольтный пробник 1
    3 Кабель измерительный токовый 1
    4 Кабель сетевого питания 1
    5 Паспорт изделия с отметкой ОТК 1
    6 Сертификат о калибровке 1
