Установки для высоковольтных испытаний изоляции

6CP100/50-7,5 — мобильная установка для испытания изоляции переменным напряжением до 100кВ, 50Гц, мощность 7,5кВА

Код товара: 38810

  • Описание мобильной установки для испытания изоляции переменным напряжением 6CP100/50-7,5:

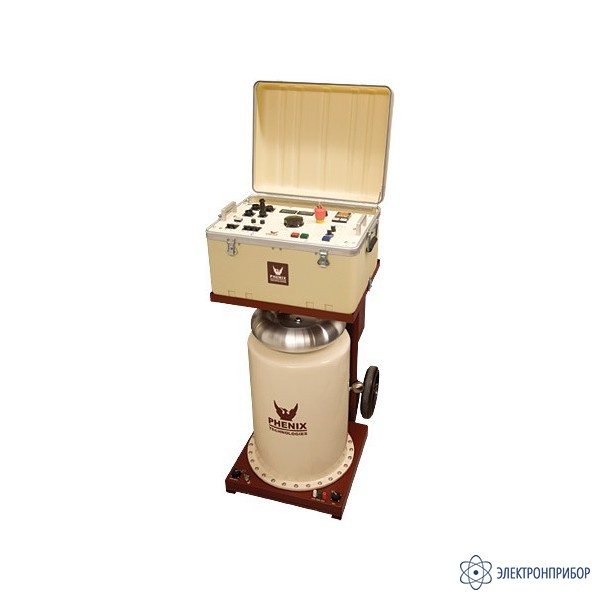

    Установка Phenix 6CP100/50-7.5 является высоковольтным источником напряжения переменного тока, предназначенными для испытания изоляции высоким напряжением до 100кВ промышленной частоты 50Гц. Стандартная система включает в себя блок управления/контроля, блок высоковольтного трансформатора и все необходимые кабели, в том числе кабели заземления и питания. Высоковольтная часть смонтирована на тележке с колесами.

    Установка имеет соответствующие места для подключения к высоковольтному выходу – на верху (от 0 до 100 кВ) и сбоку (от 0 до 50 кВ). Делитель напряжения постоянно присоединен к выходным клеммам и установлен внутри высоковольтного бака выхода для обеспечения механической защиты. На тележке имеется гайка-барашек для соединения с "землей". На тележке также предусмотрено место для установки блока управления и кабелей.

  • Технические характеристики мобильной установки для испытания изоляции переменным напряжением 6CP100/50-7,5:

    Параметр Значение
    Номинальные параметры 220 В, 50 Гц 1 фазное
    Пределы выходного напряжения от 216 до 264 В
    Ток 15-30 А максимум при 240 В
    Частота 50 Гц
    Выход От 0 до 50 кВ, 150 мА, 7,5 кВА
    От 0 до 100 кВ, 75 мА, 7,5 кВА
    Рабочий цикл 5 мин вкл., 15 мин выкл. при 7,5кВА
    15 мин вкл., 45 мин выкл. при 5кВА
    60 мин вкл., 60 мин выкл. при 3кВА
    Киловольтметр от 0 до 50/100 кВ
    Показывающие приборы Линейная шкала аналогового формата длиной 114-mm
    Погрешность ±0,8% от полной шкалы 100 кВ/ 50кВ
    Миллиамперметр От 0 до 200мкА/2мА/20мА/200мА
    ±0,8% от полной шкалы от диапазона
    Тележка с высоковольтным трансформатором в сборе: 1422 (высота) x 686 (ширина) x 964 (глубина) мм , общий вес с ВВ трансформатором в сборе 156 кг
    Регулируемая защита от перенапряжения и максимального тока с изменяемыми уровнями срабатывания в пределах от 10 до 110% обеспечивает высокую скорость сброса испытательного напряжения, если предел превышен из-за высоковольтного пробоя или по другой причине.

  • Комплект поставки 6CP100/50-7,5

    № Наименование Количество
    1 6CP100/50-7.5 - мобильная Установка для испытания изоляции переменным напряжением до 100кВ при 50Гц 1
    2 Тележка 1
    3 Блок управления/измерения в сборе 1
    4 Кабель блока управления 1
    5 Измерительный кабель 1
    6 Силовой кабель первичной цепи 1
    7 Кабель заземления 1
