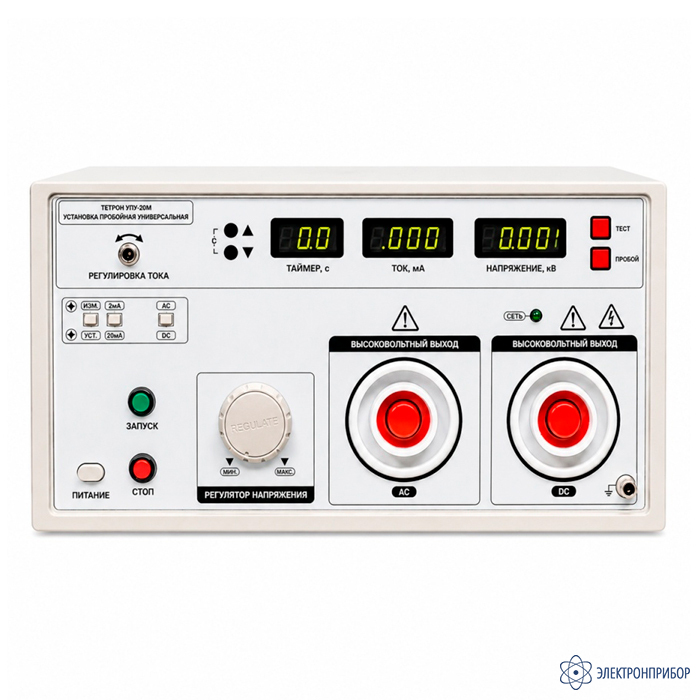

ТЕТРОН УПУ-20М универсальная пробойная установка

Код товара: 70618
  • Универсальная пробойная установка ТЕТРОН УПУ-20М Универсальная пробойная установка ТЕТРОН УПУ-20М Универсальная пробойная установка ТЕТРОН УПУ-20М

    Сертификаты

    Назначение универсальной пробойной установки ТЕТРОН УПУ-20М:

    ТЕТРОН УПУ-20М — высоковольтная пробойная установка, предназначенная для испытания электрической прочности изоляции переменным и постоянным напряжением до 20 кВ. Максимальный контролируемый ток утечки составляет 20 мА в режиме AC и 10 мА в режиме DC. Установка подходит для высоковольтных испытаний кабелей, электроустановок, диэлектрических материалов, средств электрозащиты и компонентов оборудования.

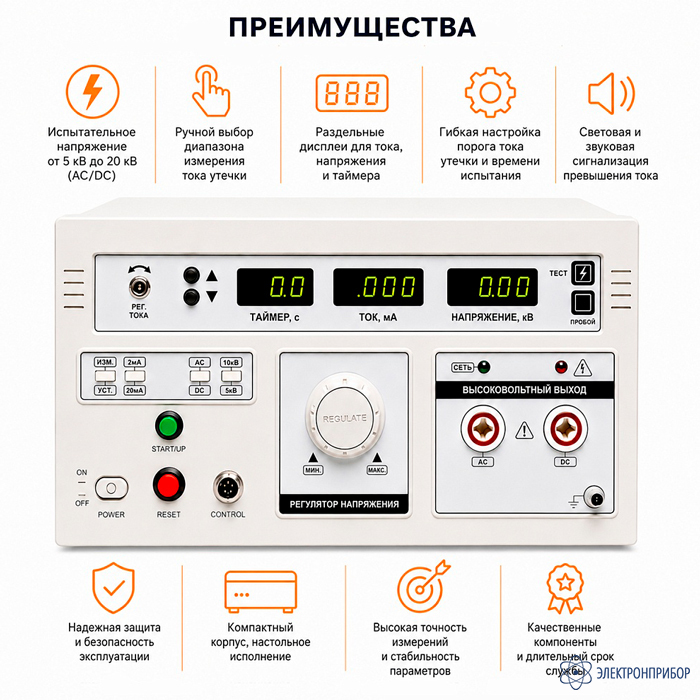

    Прибор позволяет плавно регулировать испытательное напряжение, задавать допустимый ток утечки и устанавливать продолжительность проверки. Раздельные цифровые индикаторы одновременно отображают напряжение, ток и оставшееся время. Световая и звуковая сигнализация предупреждает о превышении установленного порога. В комплекте поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики универсальной пробойной установки ТЕТРОН УПУ-20М:

    Параметр Значение
    Выходное напряжение диапазон AC 0 - 20 кВ
    диапазон DC 0 - 20 кВ
    Ток диапазон AC 2 / 20 мА
    диапазон DC 2 / 10 мА
    Выходная мощность диапазон AC 400 ВА
    диапазон DC 200 ВА
    Форма выходного сигнала (AC) синус
    Нестабильность (AC) ±5% + 3 е.м.р.
    Пульсации (DC) ±5% + 3 е.м.р.
    Погрешность измерения ±5% + 3 е.м.р.
    Регулировка напряжения плавная, ручная
    Установка тока утечки плавная, ручная
    Таймер диапазон 0,0 – 999 с
    разрешение 0,1 с < 100 с, 1 с ≥ 100 с
    погрешность ±(1% + 50 мс)

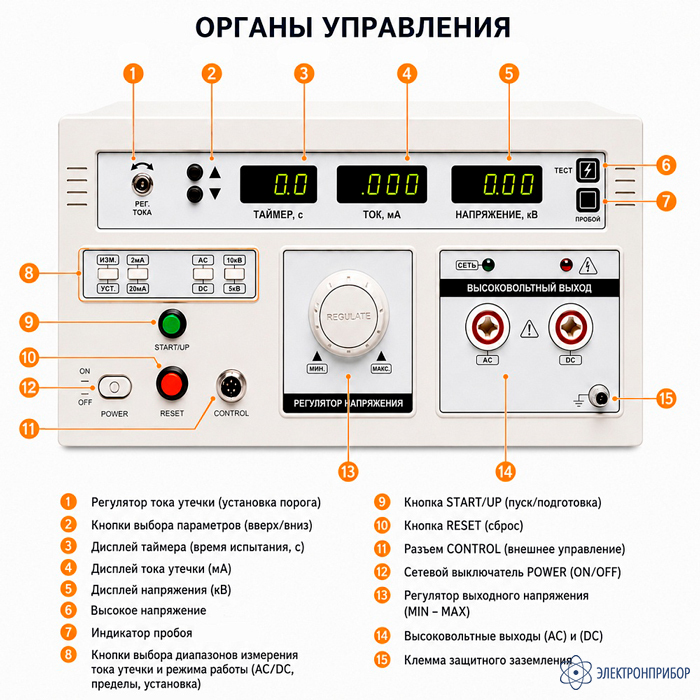

    Дисплей отдельные дисплеи для отображения напряжения, тока и времени испытания
    Сигнализация световая и звуковая при превышении установленного тока утечки
    Индикация высокое напряжение, проведение испытания, пробой или ошибка
    Питание однофазное, 220 В±10%, 50 Гц
    Рабочие условия эксплуатации температура +5°С…+40°С, влажность до 80%, давление от 84 до 106 кПа (630 … 795 мм рт. ст.)
    Условия хранения температура -10°С…+50°С, влажность до 70%
    Средний срок службы 10 лет (при соблюдении условий эксплуатации и хранения)
    Габаритные размеры 492х432х225мм
    Масса, не более 34 кг
    Технические условия (ТУ) ТУ 26.51.43-004-48526697-2018

    Примечание: е.м.р – единица младшего разряда.

  • Комплект поставки ТЕТРОН УПУ-20М

    № Наименование Количество
    1 Пробойная установка ТЕТРОН УПУ-20М 1
    2 Высоковольтный кабель с зажимом "крокодил" 1
    3 Кабель измерительный токовый 1
    4 Кабель сетевого питания 1
    5 Паспорт изделия с отметкой ОТК 1
    6 Сертификат о калибровке 1
