Установки для испытания средств защиты от поражения электрическим током

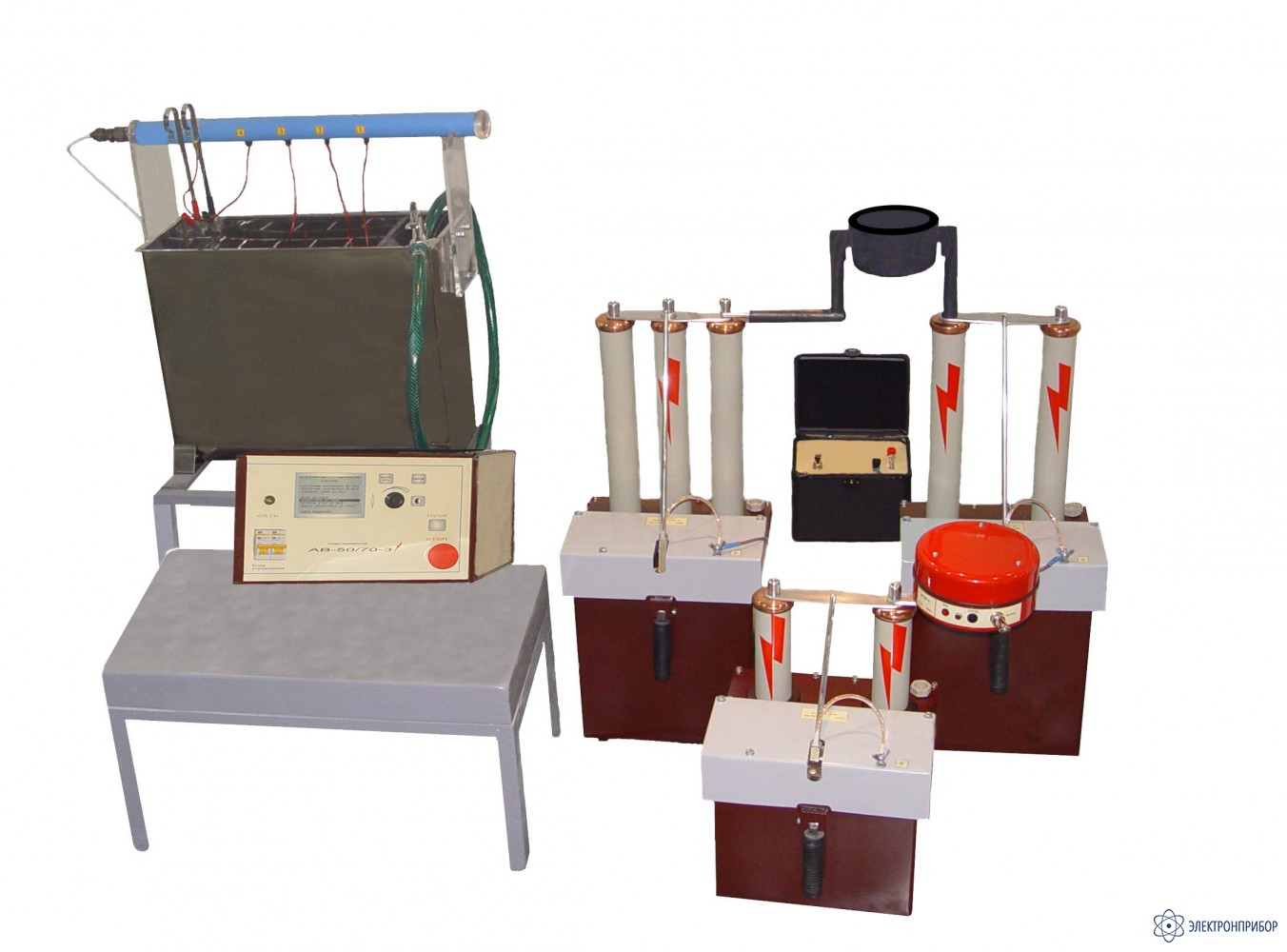

АВ-50/70-3 — аппарат испытательный комбинированный

Код товара: 40211

    • Гарантия

      1 год

    Назначение аппарата испытательного комбинированного АВ-50/70-3:

    Аппарат высоковольтный АВ-50/70-3 предназначен для:

    • испытания изоляции защитных средств (резиновые боты, перчатки, электроинструмент и другое) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 100 кВ;
    • испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электриче-ским напряжением до 60 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц;
    • измерения токов утечки испытуемых объектов (защитных средств, разрядников и другое).

    Особенности аппарата испытательного комбинированного АВ-50/70-3:

    Аппарат АВ-50/70-3 предназначен для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

    Аппарат АВ-50/70-3  может быть использован в двух вариантах:

    Для работы с аппаратом АВ-50/70-3  требуется два оператора, имеющих допуск к работе с электроустановками с напряжением свыше 1000 В.

  • Технические характеристики аппарата испытательного комбинированного АВ-50/70-3:

    Параметр Значение
    Количество источников высокого напряжения 4
    Потребляемая мощность, не более, ВА 2000
    Питание однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц
    Площадь, занимаемая аппаратом (рекомендуемая), м2 4
    Масса оборудования, кг, не более 100
    Срок службы оборудования аппарата, лет 10
    Характеристики испытательной ванны
    количество испытательных электродов 4
    габаритные размеры (с подставкой), мм 670х470х1120
    масса в сухом состоянии, кг, не более 10
    Характеристики встроенного киловольтметра
    пределы измерения напряжения переменного тока, кВ 1, 20, 50
    приведенная относительная погрешность измерения, %, не более 3
    Характеристики встроенного измерителя тока
    предел измерения (постоянного и переменного тока), мА 25
    приведенная относительная погрешность измерения, %, не более 3
    Характеристики высокопотенциального измерителя тока ИТВР-4
    предел измерения (постоянного и переменного тока), мА 10
    приведенная относительная погрешность измерения, %, не боле 3
    Характеристики источников
    Параметр Тип источника
    БВИ-50 БВИ-20 БВИ-1
    Наибольшее выходное переменное напряжение, кВ 50 20 1
    Наибольшее выходное постоянное напряжение, кВ 70 - -
    Наибольший выходной ток, мА 35 35 50
    Габаритные размеры, мм 270х295х660 270х295х660 225х160х195
    Масса, кг 35 35 3

  • Комплект поставки АВ-50/70-3

    № Наименование Количество
    1 Блок управления 1
    2 Блок высоковольтных испытаний БВИ-50 -2 (для испытаний 100 кВ) 1
    3 Блок высоковольтных испытаний БВИ-20 1
    4 Блок высоковольтных испытаний БВИ-1 1
    5 Измеритель тока высокопотенциальный ИТВР-4 1
    6 Зарядное устройство для аккумулятора ИТВР-4 1
    7 Светильник сигнальный красный 1
    8 Выключатель блокировочный 1
    9 Ванна для испытаний изоляционных бот и перчаток в комплекте (подставка, ёмкость для воды, насос, заливочный пистолет, шланги) 1
    10 Измерительная ячейка для испытаний жидких диэлектриков в комплекте с шаблон-калибратором и кронштейнами крепления ячейки 1
    11 Комплект проводов и кабелей для проведения испытаний 1
    12 Заглушка разъёма Х6 (блокировка двери) 1
    13 Руководство по эксплуатаци 1
    14 Паспорт 1
