И-20М — установка для испытания индивидуальных средств защит от поражения электротоком

Сохранить в PDF Распечатать
Код товара: 20019
  • 70486-18

    • Гарантия

      24 месяца

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      70486-18 до 26.02.2023

    • Производитель

      АНГСТРЕМ

    Назначение установки И-20М

    Высоковольтная установка И-20М - предназначена для проведения испытаний индивидуальных средств защиты человека от поражения электрическим током синусоидальным напряжением частотой 50 Гц.

    Установка состоит из аппарата высоковольтного АВ-20М и блока-приставки БП-2, и предназначена для эксплуатации внутри помещения.

    Испытание средств защиты

    Приемо-сдаточные и периодические испытания средств защиты проводятся периодически в срок, устанавливаемый требованием действующих законодательных норм. В случае возникновения пробоя, перекрытия, разряда или превышения норм утечки испытываемое изделие изымается из эксплуатации или направляется в ремонт. На средства защиты, прошедшие испытания успешно, ставится специальный штамп с указанием допустимого напряжения и датой следующей поверки.
    Основные направления испытаний средств защиты:

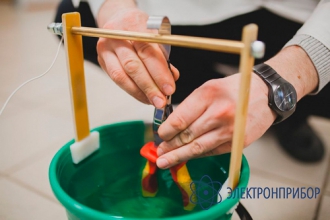

    • Испытание диэлектрических перчаток. Периодичность испытания диэлектрических перчаток составляет один раз в 6 месяцев. При этом сроки испытания не зависят от того, находится ли изделие в эксплуатации.
    • Испытание диэлектрических бот и галош. Испытание диэлектрических бот происходит подачей напряжения 15 кВ, а испытание диэлектрических галош подачей напряжения 3,5 кВ на протяжении 1 минуты.
    • Испытание ручного электроинструмента. В эксплуатации проводят только электрические испытания изоляции рукояток ручного инструмента. Испытания электроинструмента с однослойной изоляцией проводятся подачей напряжения 2 кВ на протяжении 1 минуты.
    • Испытание изолирующих штанг. Испытание оперативных штанг, применяемых при работе до 1000 В, производится одновременной подачей напряжения 2000 В к рабочей части и к временному электроду, приложенному к изолирующей части на протяжении 5 минут.
    • Испытание указателей напряжения. Испытания проводятся приложением повышенного напряжения к рабочей и изолирующей частям.

    Особенности установки И-20М

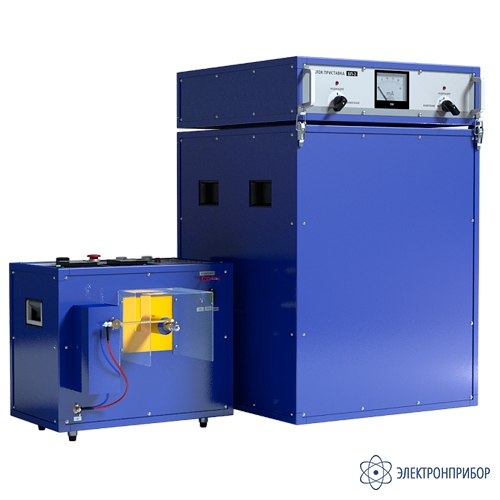

    Установка состоит из аппарата высоковольтного АВ-20М и блока приставки БП-2.

    • Высокая функциональность устройства достигается за счет использования двух измерительных каналов – что позволяет одновременно испытывать переменным напряжением и контролировать ток проводимости 2 пар перчаток, или 1 пары диэлектрических бот (галош).
    • При этом, после автоматического отключения канала из-за превышения тока проводимости остальные продолжают работать независимо в штатном режиме.
    • Предназначена для эксплуатации внутри помещения.
    • Установка оснащена встроенным таймером, оповещающим об истечении времени испытаний звуковым сигналом.
    • На лицевой панели управления расположены все органы управления и индикации, а также измерительные приборы.
    • Измерение тока осуществляется встроенным миллиамперметром.
    • Для обеспечения большей безопасности при работе с установкой имеется узел заземления.
    • Благодаря конструкционным особенностям аппарата исключается случайное касание высоковольтных элементов – поэтому установка не требует специально оборудованного помещения с перегородкой и дверью с блокировкой, достаточно лишь наличие надежного заземления.
    • Комплект отличается высокой надежностью и простотой в управлении, а наличие хорошего доступа ко всем элементам аппарата обеспечивает особое удобство в обслуживании.

    Принцип работы утсановки И-20М

    Аппарат высоковольтный АВ-20М

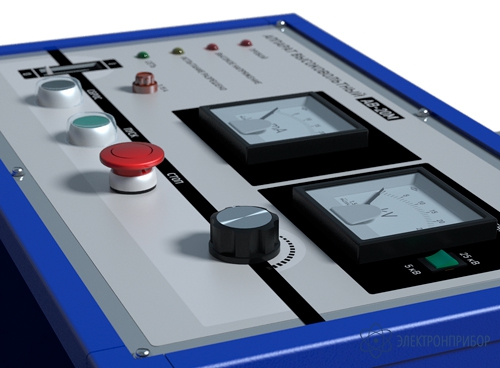

    Состоит из пульта управления и источника испытательного напряжения, которые размещены в одном каркасе. В пульте управления находятся автоматический выключатель, регулятор напряжения, плата измерения и защиты, соединительные и другие элементы электрической схемы. На лицевой панели управления расположены все органы управления и индикации, а также измерительные приборы. Разъемы для подключения сетевого кабеля и блока-приставки, клеммы для подключения внешней блокировки (дверей), а также контакт для подключения провода заземления, расположены на задней панели аппарата.
    Напряжение питания через автоматический выключатель поступает на понижающий трансформатор (для питания цепей управления и измерения) и на автотрансформатор, на котором установлен концевой выключатель, не позволяющий включить высокое напряжение «толчком». Измерение выходного напряжения осуществляется измерительной системой СВНИ-20. Измерение тока осуществляется встроенным миллиамперметром PA1. При срабатывании защиты по выходному току (25мА±2,5мА) высокое напряжение отключается и включается индикация пробоя.
    Для обеспечения большей безопасности при работе с установкой имеется узел заземления, представляющий из себя падающий замыкатель, автоматически срабатывающий при выключении высокого напряжения, а также при срабатывании блокировок или защиты по току.

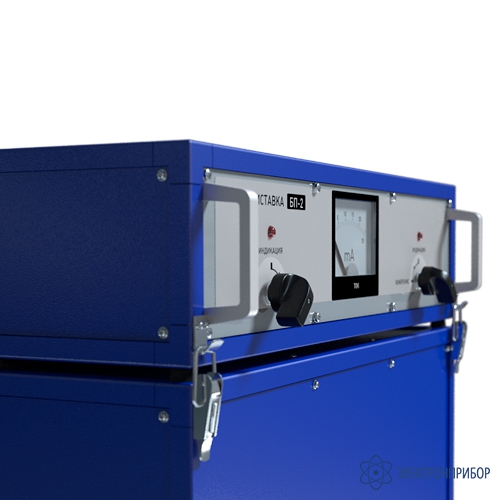

    Блок-приставка БП-2

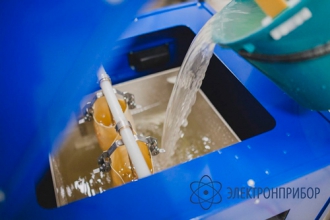

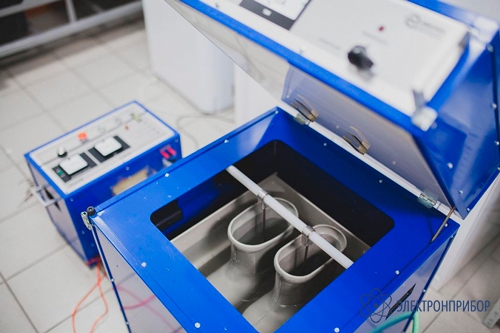

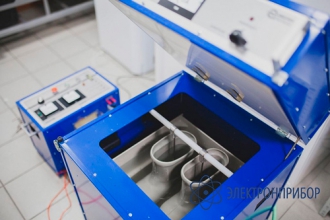

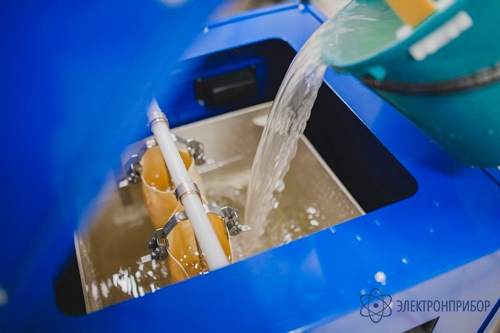

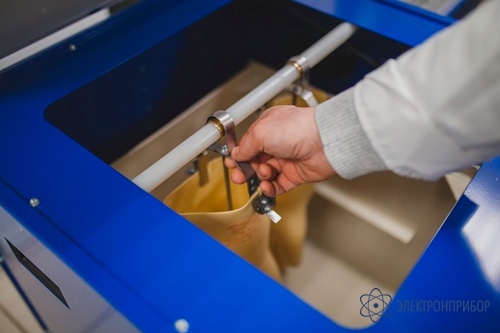

    Испытуемые средства защиты помещаются в бак блока-приставки БП-2, в котором есть свой миллиамперметр и два безразрывных переключателя, каждый из которых может подключить испытуемое средство либо непосредственно к «земле», либо через миллиамперметр. При подключении непосредственно к «земле» ток утечки каждого испытуемого средства проходит через платы индикации, сигнальное устройство которых начинает светиться при значения тока 8-12мА. При необходимости каждое испытуемое средство может быть отключено. Цепи блокировки и заземления блока-приставки соединены с аналогичными цепями аппарата с помощью соединительного кабеля.
    Высокое напряжение с аппарата подается на бак со средствами защиты по высоковольтному экранированному кабелю, штатно подключенному к блоку- приставке. Экран кабеля при этом остается заземленным. Для проведения технического обслуживания установки боковые и верхняя панели блока-приставки, а также все, кроме задней, панели аппарата выполнены съемными.

  • Технические данные аппарата высоковольтного АВ-20М

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220 ±22
    Максимальное выходное переменное напряжение, кВ, не менее 20
    Максимальный выходной ток, мА, не менее 22,5
    Относительная погрешность измерения выходного напряжения, %, не более 3
    Относительная погрешность измерения выходного тока, %, не более 3
    Потребляемая мощность, кВА, не более 0,6
    Габаритные размеры, мм, не более 500х500х500
    Масса, кг, не более 38

    Технические данные блока-приставки БП-2

    Параметр Значение
    Количество испытуемых средств защиты (перчаток, бот) 2
    Относительная погрешность измерения выходного тока, %, не более 1,5
    Габаритные размеры, мм, не более 600х980х620
    Масса (без воды), кг, не более 49

    Условия эксплуатации установки И-20М

    Параметр Значение
    Температура окружающей среды, °C +10...+40
    Относительная влажность воздуха, при 25°С, % 80
    Атмосферное давление, мм рт. ст. 530-800

  • Комплект поставки И-20М

    № Наименование Количество
    1. Аппарат высоковольтный АВ-20М 1
    2. Блок-приставка БП-2 1
    3. Кабель сетевой 1
    4. Кабель соединительный 1
    5. Кабель высоковольтный 1
    6. Провод заземления 2
    7. Подвеска для перчаток 4
    8. Подвеска для бот 2
    9. Подвеска для электроинструмента 1
    10. Емкость для воды 1
    11. Паспорт 1
