ЛЭИС50/3, ЛЭИС 503

Установки для испытания средств защиты от поражения электрическим током

ЛЭИС-50/3 — высоковольтная испытательная лаборатория

Код товара: 57402
  • Высоковольтная испытательная лаборатория ЛЭИС-50/3 Высоковольтная испытательная лаборатория ЛЭИС-50/3 Высоковольтная испытательная лаборатория ЛЭИС-50/3 Высоковольтная испытательная лаборатория ЛЭИС-50/3

    • Гарантия

      1 год

    Сертификаты

    Назначение высоковольтной испытательной лаборатории ЛЭИС-50/3:

    Стационарная электролаборатория ЛЭИС-50/3 предназначена для выполнения периодических и внеочередных испытаний защитных средств (диэлектрических перчаток и бот, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, и изолирующих штанг) и электрооборудования до 100кВ (разрядников, ограничителей напряжения).

    Высоковольтная испытательная стационарная лаборатория ЛЭИС-50/3 для испытания защитных средств и электрооборудования удовлетворяет требованиям:

    • РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования;
    • СО 153-34.03.603-2003 Инструкция по применению и испытанию средств защиты, используемых в электроустановках;
    • СДА-34 Требования к испытательным лабораториям подсистемы безопасности в энергетике;
    • СТО 34.01-30.1-003-2019 Средства индивидуальной защиты. Порядок обеспечения и технические требования.

    Особенности высоковольтной испытательной лаборатории ЛЭИС-50/3:

    • Испытательная ванна расположена в высоковольтном отсеке;
    • Экран для защиты персонала от ЭМИ выполнен из металлической сетки с размером ячейки не более 25 х 25 мм и металлопрастика общей высотой не менее 1700 мм и двери в высоковольтный отсек;

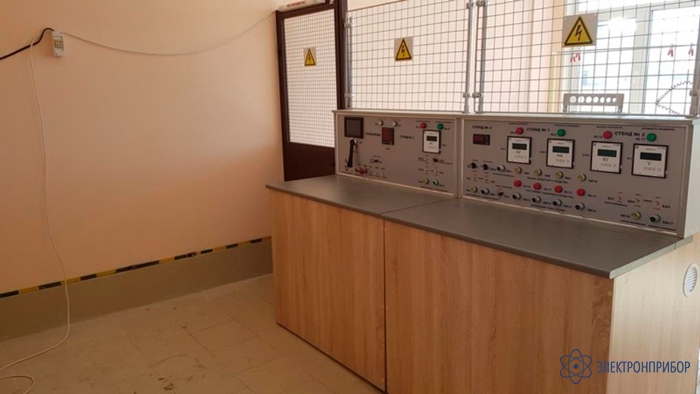

    • Лаборатория состоит из стендов, обеспечивающих проведение необходимых испытаний и являющихся одновременно защитным ограждением высоквольтного отсека:

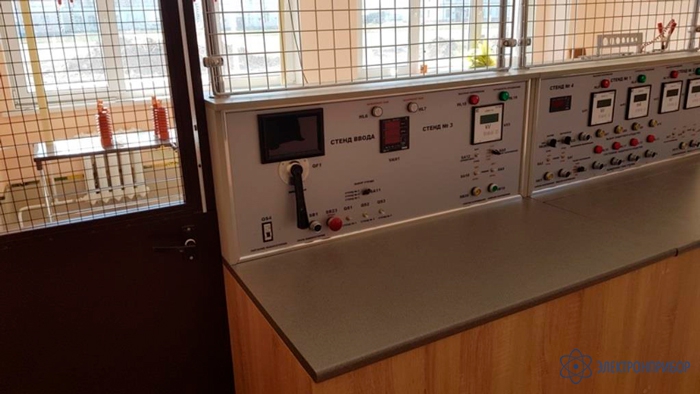

      - стенд ввода/стенд сушки;
      - стенд испытания изолирующих штанг;
      - стенд испытания защитных средств из диэлектрической резины и инструмента;
      - стенд испытания указателей напряжения;

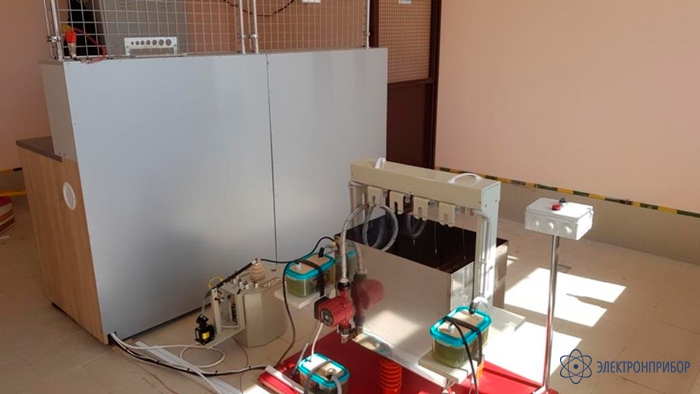

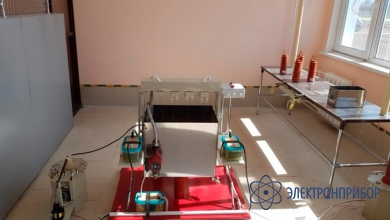

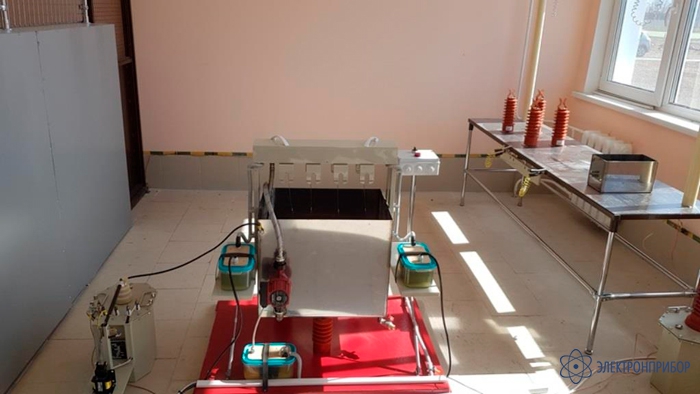

      - ванна для испытания защитных средств из диэлектрической резины;
    • Стол для испытания изолирующих штанг расположен в высоковольтном отсеке.

  • Технические характеристики высоковольтной испытательной лаборатории ЛЭИС-50/3:

    Параметр Значение
    Напряжение питания лаборатории 220 В
    Потребляемый ток лаборатории, не более 10 А
    Частота питающей сети 50 ± 1 Гц
    Диапазоны испытательных напряжений промышленной частоты 10...220 В;
    0,2...3 кВ;
    2...15 кВ;
    2...50 кВ (или 4...100 кВ)
    Диапазон измеряемых токов утечки, не менее 0,1...10 мА
    Погрешность измерения тока, не более 3%
    Погрешность измерения напряжения, не более 3%
    Ток срабатывания защиты по низкой стороне, не более 5,0 А
    Ток срабатывания защиты по высокой стороне для изделий из диэлектрической резины, не более 20 мА
    Одновременная сушка диэлектрических перчаток 21 штука
    Одновременная сушка бот 4 штуки
    Время сушки, не более 0,5 часа
    Размеры испытательной ванны, не более 550 х 410 х 450 мм (по требованию Заказчика возможны другие размеры исполнения)
    Стенд К - Стенд обработки и оформления результатов испытаний (опция)
    Назначение стенда Предназначен для регистрации, обработки и хранения результатов испытаний. Управление испытательным напряжением производится как автоматически, так и в ручном режиме без использования компьютера.
    Стенд П - Стенд испытания выпрямленным (постоянным) напряжением (опция)
    Назначение стенда Испытание на токи утечки разрядников и ограничителей перенапряжения
    Диапазон испытательных напряжений промышленной частоты 3…50 кВ
    Погрешность измерения напряжений промышленной частоты, не более 3%
    Диапазон испытательных постоянных напряжений 4…60 кВ
    Погрешность измерения напряжений промышленной частоты, не более 3%
    Диапазон измеряемых токов промышленной частоты 0,05…5 мА
    Погрешность измеряемых токов промышленной частоты, не более 3%
    Диапазон измерения постоянных токов 0,02…2 мА
    Погрешность измерения постоянных токов 3%
    Стенд А - Стенд испытания автоматических выключателей (опция)
    Назначение стенда Предназначен для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 1А—30кА, с измерением и регистрацией величин тока и времени, проходящего через автоматический выключатель
    Характеристики Диапазоны измеряемых величин и погрешности измерений соответствуют техническим характеристикам входящего в состав стенда прибора
    Стенд М - Стенд испытания трансформаторного масла (опция)
    Назначение стенда В состав поставки лаборатории может быть включен комплект оборудования для испытания свойств трансформаторного масла:
    для измерения напряжения пробоя по ГОСТ 6581-75 – по типу установки СКАТ-М100В (1 шт.);
    для измерения кислотного числа по ГОСТ 5985-79 – по типу титратора МКС-520 (1шт.);
    для измерения температуры вспышки в закрытом тигле по ГОСТ 6356-75 – по типу аппарата АТВ-21(1шт.);
    для измерения влагосодержания по ГОСТ 7822-75 – по типу прибора ВТМ-МК(1шт.);
    для измерения содержания мех.примесей ГОСТ 6370-83 – по типу октанометра SX-300 (1 шт.);
    для измерения тангенса угла диэлектрических потерь по ГОСТ 6581-75 – по типу ТАНГЕНС-3М-3 (1 шт.);
    для измерения температуры застывания по ГОСТ 20287-91 – по типу аппарата АТ3-01 (1шт.);
    для определения газосодержания (%) и состава растовренных газов – по типу хроматографа Transport X (1 шт.); - для определения стабильности масла от окисления поГОСТ 981-75 – по типу аппарата АПСМ-1 (1 шт.).
    Характеристики Диапазоны измеряемых величин и погрешности измерений соответствуют техническим характеристикам входящего в состав стенда приборов.
    Стенд Т - Стенд испытания силовых трансформаторов (опция)
    Назначение стенда Стенд предназначен для испытания трансформаторов напряжения 10/0,4 кВ повышенным напряжением и измерения тока и потерь холостого хода, коэффициента трансформации и омического сопротивления обмоток по постоянному току.
    Диапазон испытательных напряжений, кВ 4…50
    Погрешность измерения напряжений, не более, % 3
    Ток срабатывания защиты по низкой стороне, не более, А 30
    Подъем напряжения Ручной
    Снятие напряжения Ручной
    Переключения фаз от внутреннего источника СА540 Автоматическое
    Переключение фаз от внешнего источника Ручное
    Диапазон измерения сопротивления, Ом 0,0001…100000
    Погрешность измерения сопротивления, не более, % 0,5
    Стенд Н -Комплект приспособлений для испытания средств защиты при работе без снятия напряжения (опция)
    Назначение Предназначен для проведения испытания средств защиты при работе без снятия напряжения в установках до 1000 В

  • Комплект поставки ЛЭИС-50/3

    № Наименование Количество
    1 Стенд ввода/стенд сушки 1
    2 Стенд испытания РТИ и указателей напряжения 1
    3 Стенд испытания изолирующих штанг 1
    4 Ванная для испытания защитных средств из диэлектрической резины 1
    5 Трансформатор 3 кВ 1
    6 Трансформатор 15 кВ 1
    7 Трансформатор 50 кВ 1
    8 Металлическая дверь высоковольтного и защитное ограждение отсека 1
    9 Комплект кабелей и проводов для подключения лаборатории 1
    10 Комплект воздуховодов для подключения вытяжной вентиляции 1
    11 Комплект технической и эксплуатационной документации 1

    Дополнительная комплектация ЛЭИС-50/3:

    (Поставляется за отдельную плату)

    № Наименование
    1 А - стенд испытания автоматических выключателей
    2 К - компьютерный стенд обработки и формления результатов испытаний
    3 М - стенд испытания трансформаторного масла маслонаполненного оборудования
    4 П - стенд испытания выпрямленным (постоянным) напряжением
    5 Т - стенд испытания трансформаторов тока и напряжения
    6 Н - комплект приспособлений для испытания средств защиты при работе без снятия напряжения
    7 Д - Дополнительное оборудование по требованию Заказчика, совместимое с оборудованием лаборатории ЛЭИС
