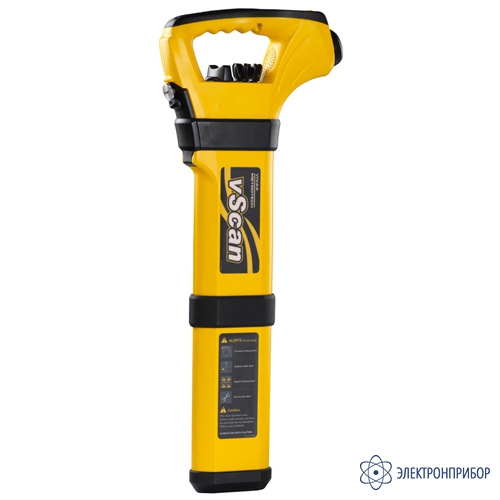

vScanM G — приемник c GPS с функцией поиска металлического покрытия

Код товара: 50116
  • Является модификацией vScanM

    • Гарантия

      2 года

    • Производитель

      Vivax-Metrotech

    • Артикул

      1.207.01.00016

    Особенности трассоискателя с функцией поиска металлического покрытия vScanM:

    • Компас (показывает направление трассы);
    • Самотестирование прибора;
    • Запись данных с возможностью обработки на компьютере;
    • Персональная конфигурация по желанию оператора;
    • Возможность поиска металлических предметов;
    • Li-ion перезаряжаемые аккумуляторы;
    • GPS навигатор, Bluetooth.

    Описание трассоискателя с функцией поиска металлического покрытия vScanM:

    Приемник vScanM и (опциональный) передатчик используются для определения местонахождения подземных коммуникаций. Система vScanM включает в себя все функции vScan плюс режим поиска металлического покрытия.

    Данная система рассчитана на применение Пользователями вне зависимости от их уровня знаний и опыта и подходит как для новичков, так и для опытных специалистов. Также доступен широкий ассортимент дополнительных приспособлений.

    Использование трассоискателей систем vScan и vScanM является предельно интуитивным и соответствует всем стандартам отрасли, в то время как набор новых функций направлен на то, чтобы помочь Пользователю в достижении точного и быстрого определения положения искомых объектов, и позволяет легко получить доказательства местоположения и другие полученные данные. Отдельные функции могут быть отключены или настроены при помощи MyvScan, программы, которая также используется для передачи и управления данными.

     Поставка трассоискателя с функцией поиска металлического покрытия vScanM доступна в нескольких вариантах:

    • vScanM Standard - приемник;
    • vScanM G - приемник c GPS;
    • vScanM B - приемник с Bluetooth;
    • vScanM BG - приемник c Bluetooth и GPS;
    • vScanM Standard Kit - комплект приемника и передатчика;
    • vScanM G Kit - комплект приемника и передатчика c GPS;
    • vScanM B Kit -  комплект приемника и передатчика с Bluetooth;
    • vScanM BG Kit - комплект приемника и передатчика c Bluetooth и GPS.

    При покупке комплекта приемника и передатчика сумка для переноски входит в комплект. При покупке приемника сумка для переноски приобретается отдельно.

    Сфера применения трассоискателя с функцией поиска металлического покрытия vScanM:

    • Определение расположения известных или неизвестных подземных труб или кабелей с целью их избегания;
    • Нахождение, отслеживание и определение точного местонахождения подземных труб и кабелей;
    • Нахождение подземных неметаллических труб и определение точного местонахождения в них пробок и закупорок (требуется использование Зондового передатчика);
    • Регистрация данных: система собирает и хранит данные касательно местоположения найденных объектов в качестве доказательства качества и точности функционирования;
    • Нахождение подземных металлических покрытий.

    Типичные пользователи трассоискателя с функцией поиска металлического покрытия vScanM:

    • Коммунальные и коммуникационные компании и их подрядчики;
    • Генеральные подрядчики и компании, специализирующиеся на обслуживании различных сооружений;
    • Организации, связанные с муниципалитетами, муниципальными советами, железными дорогами, а также местные и государственные правительственные органы.

  • Технические характеристики приемника c GPS с функцией поиска металлического покрытия vScanM G:

    Параметр Значение
    Отображаемая информация Мощность сигнала – передвижная столбиковая диаграмма;
    Индикатор удержания пикового значения (отображает максимальный уровень сигнала);
    Индикатор режима (33кГц, 131кГц, Мощность, Радио, Зонд) (версия системы также включает режим металлоискателя);
    Компас (индикатор направления линии);
    Местоположение линии – глубина и текущие замеры;
    Местонахождение зонда – измерение глубины;
    Состояние батарей/аккумуляторов;
    Громкость динамиков;
    Состояние систем Bluetooth и GPS (если такие системы установлены);
    Меню настройки системы, а также подменю;
    Настраиваемый пользователем экран начала работы устройства;
    Самотестирование системы и проверка ее калибровки;
    Значки-уведомления
    Методы вывода предупреждений Визуальные предупреждения:- вывод предупреждений на экран;
    Аудио;
    Вибрация в ручке устройства;
    Система отключения устройства
    Частоты функционирования 33кГц, 131кГц, Мощность, Радио, Зонд, Металлоискатель (только версия системы vScanM)
    Управление Включение/выключение;
    Информация (глубина/ток - настраиваемые параметры);
    Управление момента вращения;
    Затворный переключатель (для настройки режима и навигации в меню)
    Средства помощи определения местонахождения (настраиваемые) Ориентация по направлению линии в активном режиме
    Регистрация данных Встроенная регистрация данных (на основе времени);
    Использует встроенные часы реального времени;
    Носитель для хранения информации объемом в 4 гигабайт (входит в стандартную комплектацию);
    Высокоскоростная передача данных (через USB-кабель);
    Система управления данными (при помощи компьютерного приложения;
    Все параметры местонахождения, даты и времени сохраняются для каждой точки отсчета (с интервалом в одну секунду);
    При использовании встроенного GPS (через Bluetooth), картографическая информация также сохраняется вместе с координатами, датой и временем;
    Передача данных от vScan до MyvScan производится при помощи подключения.
    MyvScan компьютерное приложение для работы с локатором и обработки данных) (может быть бесплатно загружен с сайта производителя) В комплект входит MyvScan (компьютерное приложение) и программа обновления программного обеспечения vScan (локатора);
    В функции входит импорт журналов из vScan;
    Управление конфигурацией и персональными настройками локатора;
    Управление и экспорт данных;
    Форматы экспорта данных: .xls, .csv, .shp, .kml, .jpg, .pdf, .xlsx;
    Возможен просмотр данных на картах геоинформационной системы (GIS) или на картах Google Earth™ (Необходимо наличие данных, сохраненных с использованием опциональной системы GPS);
    Полная манипуляция данными с целью обучения идентификации или для картографических целей;
    Прилагаются стандартные шаблоны;
    Возможна печать последнего сертификата проверки калибровки ресивера;
    Персонализация с использованием имени пользователя/названия компании;
    Установка персонифицированного экрана запуска системы;
    Блокировка режимов или функций (требуется специальное опциональное электронное устройство защиты).
    Производительность: чувствительность
    (Режим - Чувствительность на расстоянии 1 м)    		 50Гц/Режим высокой мощности - 5mA
    Радио режим - 20μA
    Режим 33кГц - 15μA
    Режим 131кГц - 10μA
    Металлоискатель - мм (6”) чугунное покрытие можно обнаружить на глубине 250 мм (10”)
    Горизонтальная производительность. При использовании единственного, неискаженного источника сигнала) Горизонтальная точность:
    до 9 футов (3м) – 3% от глубины
    свыше 9 футов (3м) – 5% от глубины
    Глубинная производительность. При использовании единственного, неискаженного источника сигнала) Точность измерения глубины: от глубины. Свыше 9 футов (3м) – 5% от глубины
    Измерения тока – Точность +/- 5% от обнаруженного сигнала, измеряется в среднеквадратичном значении миллиампер (mA rms)
    Глубинное расстояние: зависит от мощности сигнала, который принимается локатором. Максимальная практическая глубина линии: 23 фута (7м)
    Конструкция Ударопрочный, изготовленный литьём под давлением корпус из термопласта (ABS)
    Дисплей 240 x 400 пикселей, 2.7” (6.9 см) Монохромный, высокого разрешения, точечная матрица экрана WQVGA. TFT, Читабельный при дневном свете, с подсветкой.
    Антенны – ресиверы 2 x Пиковых антенны, 1 x компасная антенна и антенная решетка металлоискателя (только в версии vScanM)
    Динамик Внутренний (встроенный) динамик и съемный динамик на закрученном проводе, который соответствует всем стандартам безопасности касательно требований к уровням воспроизведения звука.
    Вибрационный модуль Электромотор постоянного тока
    Питание от батареек Щелочные батареи (6 батарей формата AA) считаются стандартом;
    Опционально доступен также набор специализированных литий-ионных аккумуляторов (7.2V, 5200mAh) с зарядным устройством (Входное напряжение: 100-240 вольт, переменный ток, 50/60Гц, 1.0A; Выходное напряжение: 8.4 вольт, 2.0A)
    Время работы от батарей При использовании щелочных батарей – около 12 часов непостоянного использования при температурных условиях приблизительно равных 21ºC
    Внешние соединители разъем мини USB для передачи данных / программирования устройства;
    разъем для зарядки аккумуляторов
    Устройства управления системой две нажимных кнопки;
    поворотный переключатель;
    затворный переключатель
    Вес 2,4 кг
    Размер 69 x 28 x 7,5 см
    Соответствия/ разрешения Соответствует Европейскому стандарту CE (Директива 99/5/EC), EN 55011, EN 61000-4-2: A1 & A2, EN 61000-4-3, EN 61000-4-8: A1, EN 61000-6-2, EN 61000-6-3, EN 61010-1, EN 61010-2-031, EN 61010-2-032, ETSI EN 300 330-2, ETSI EN 301 489-1, ETSI EN 301 489-3
    Соответствует правилам FCC, Раздел 15, CFR 47 Раздел 15

  • Комплект поставки vScanM G

    № Наименование Количество
    1 Приёмник с функцией поиска металлического покрытия vScanM G c GPS 1
    3 Кабель для передачи данных USB 1
    4 Руководство пользователя 1

    При покупке приемника сумка для переноски приобретается отдельно.
    При покупке комплекта приемника и передатчика сумка для переноски входит в комплект.

    Дополнительная комплектация vScanM

    (Поставляется за отдельную плату)

    № Наименование
    1 Аккумуляторы и зарядное устройство для приемника
    2 Аккумуляторы и зарядное устройство для генератора
