Трассировка и поиск повреждений индукционным методом

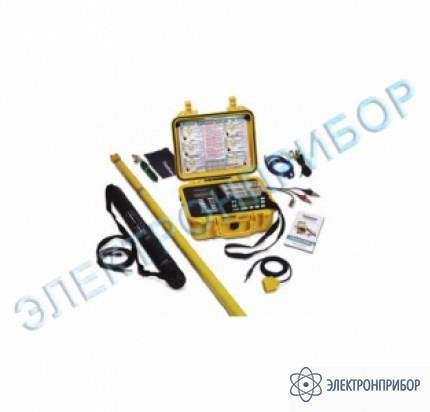

Toneranger TF1ABLP — импульсный локатор для подземных/воздушных линий и скрытой проводки с возможностью идентификации пар кабеля

Код товара: 30329

  • Назначение локатора Toneranger:

    Greenlee ToneRanger рекомендован для локализации «сложных» повреждений кабеля: малые утечки на землю, замыкание пар кабеля без утечки на землю, локализация повреждений в кабелях расположенных под асфальтным покрытием или находящихся под давлением и т.д. ToneRanger способен локализовать короткое замыкание, распарку, утечку на землю, замыкание и повреждение изоляции в металлических кабельных линиях.

    В зависимости от модели, Greenlee ToneRanger может работать с подземными и воздушными кабелями, а также со скрытой проводкой внутри помещения. Существует возможность идентификации пар в кабеле и муфтах. Благодаря уникальной методике измерения, ToneRanger во время диагностики повреждений пары не влияет на передачу информации в соседних парах кабеля. Существует несколько модификаций Toneranger: для подземных кабелей (В), для воздушных линий (L), для скрытой проводки в помещениях (A), для идентификации пар кабеля (P). Для удобства хранения и транспортировки прибор выполнен в виде небольшого кейса, в котором размещаются приемник и передатчик. Питание прибора осуществляется от аккумулятора.

    Предварительная оценка расстояния до деффекта ToneRanger – единственный в своем роде кабельный локатор, способный измерить основные первичные параметры кабеля и оценить расстояние до повреждения кабеля перед его локализацией, что существенно сэкономит время ремонтной бригады. Для более точной диагностики параметров кабельной линии и рекомендуется использовать Sidekick Plus совместно с Greenlee ToneRanger.

    В отличии от мостов, которые измеряют только расстояние до дефекта, импульсный локатор дополнительно при помощи специальной антенны или А-образной рамы локализует повреждение на трассе кабеля. Точная локализация места дефекта в воздушных и подземных кабелях при помощи Greenlee ToneRanger После предварительной оценки характера повреждения и расстояния до него, ToneRanger переключается в режим точной локации повреждения.

    Принцип обнаружения, заключается в одновременной подаче коротких высоковольтных слаботочных импульсов и тонального сигнала на дефектную цепь в кабеле. В результате подачи импульсов в дефектном месте кабеля образуется электрическая дуга, шунтирующая дефектный участок, что приводит к резкому снижению уровня тонального сигнала в месте повреждения. Локализация дефекта заключается в поиске вдоль кабеля места, где амплитуда тонального сигнала будет минимальной. Поэтому на точность локализации дефекта не влияют длина и температура кабеля, разность сечения жил, наличие воды в кабеле и муфтах. В качестве датчика используются индуктивные катушки или А-рама (для подземных кабелей), и специальное устройство (хамбакер) – для воздушных кабелей и скрытой проводки.

    В хамбакере имеется две катушки, с обратным по отношению друг к другу направлением намотки и с обратной полярностью магнитных сердечников. Сигнал помехи наводит в обеих катушках ток в одном и том же направлении, источники же помех наводят ток в противоположных направлениях, при сложении полезный сигнал суммируется и усиливается, помехи взаимоуничтожаются. Поиск повреждений в подземной кабельной линии может осуществляться на поверхности земли, бетона и асфальта (стандартные кабельные локаторы – только земли).

    Идентификация кабеля в пучке
    При помощи комплекта ToneRanger так же можно идентифицировать пару в кабеле. Мощный помехозащищенный сигнал позволят сделать это точно и быстро!

    Работа с влажным кабелем
    Для работы с влажным кабелем при идентификации его пар передатчик ToneRanger подает сигнал на частоте 577 Гц и напряжением 1,4 В. При этом для однозначной идентификации пары не требуется сложных настроек прибора!

  • Технические характеристики локатора Toneranger:

    Параметр Значения
    Определяемые виды неисправностей замыкание, контакт на землю, обрыв, замокания
    Генератор
    Частота работы (дальность поиска) 185 Гц (до 5 км)
    320 Гц (до 1 км)
    880 Гц (до 600 м)
    Сигнал подавления помехи 30 В / 0,5 Вт / в диапазоне от 8...10 кГц
    Выходное напряжение (подключение) макс. 100 В AC (жила - земля)
    макс. 200 В AC (жила - жила)
    Мощность 4 Вт
    Преобразование повреждений (ток) 2 мА / 05 Вт
    Питание 10 батарей (тип D)
    Вес 6 кг
    Габаритные размеры 220x340x300 мм
    Приемник
    Питание 8 батарей (тип AA)
    Время работы 50 часов
    Вес 0,9 кг
    Размеры 52x152x180 мм

  • Комплект поставки Toneranger TF1ABLP

    Комплектации импульсного локатора Toneranger:

    Комплект TF1A Комплект TF1AL Комплект TF1AB Комплект TF1ABL Комплект TF1AP Комплект TF1ABLP Комплект TF1ABLА PIDH
    Приемник RX1 + + + + + + + -
    Передатчик TX1 + + + + + + + -
    Провода для передатчика TC 30 (9 метров) + + + + + + + -
    Заземляющий кабель GW1-
    (9 метров)    		 + + + + + + + -
    Гарнитура RHS + + + + + + + -
    Удлиненная штанга с приемной антенной с хамбакером L1 - + - + - + + -
    Приемная антенна с хамбакером HC1 + + + + + + + -
    Устройство для поиска повреждений в подземных кабелях BW1 - - + + - +- + -
    Набор для идентификации пар кабеля с влажной изоляцией PIDH - - - - + + - -
    ПО для использования PIDH + + + + + + + -
    A-рама для локализация высокоомных повреждений - - - - - - + -
    Пробник тока P2 - - - - - - - +
    Пробник напряжения P1 - - - - - - - +
    Кабель подключения к паре приемника RPC - - - - - - - +
    Кабель подключения к паре передатчика TCP - - - - - - - +
    Наплечный ремень для переноски передатчика STX + + + + + + + -
    Наплечный ремень для переноски приемника SRX + + + + + + + -
    Инструкция MAN + + + + + + + -
    L1U штанга Canoga Perkins для использования c приемной антенной с хамбакером - - - - - - - -
    L1C заменяемая приемная антенна с хамбакером для L1 - - - - - - - -
