Трассировка и поиск повреждений индукционным методом

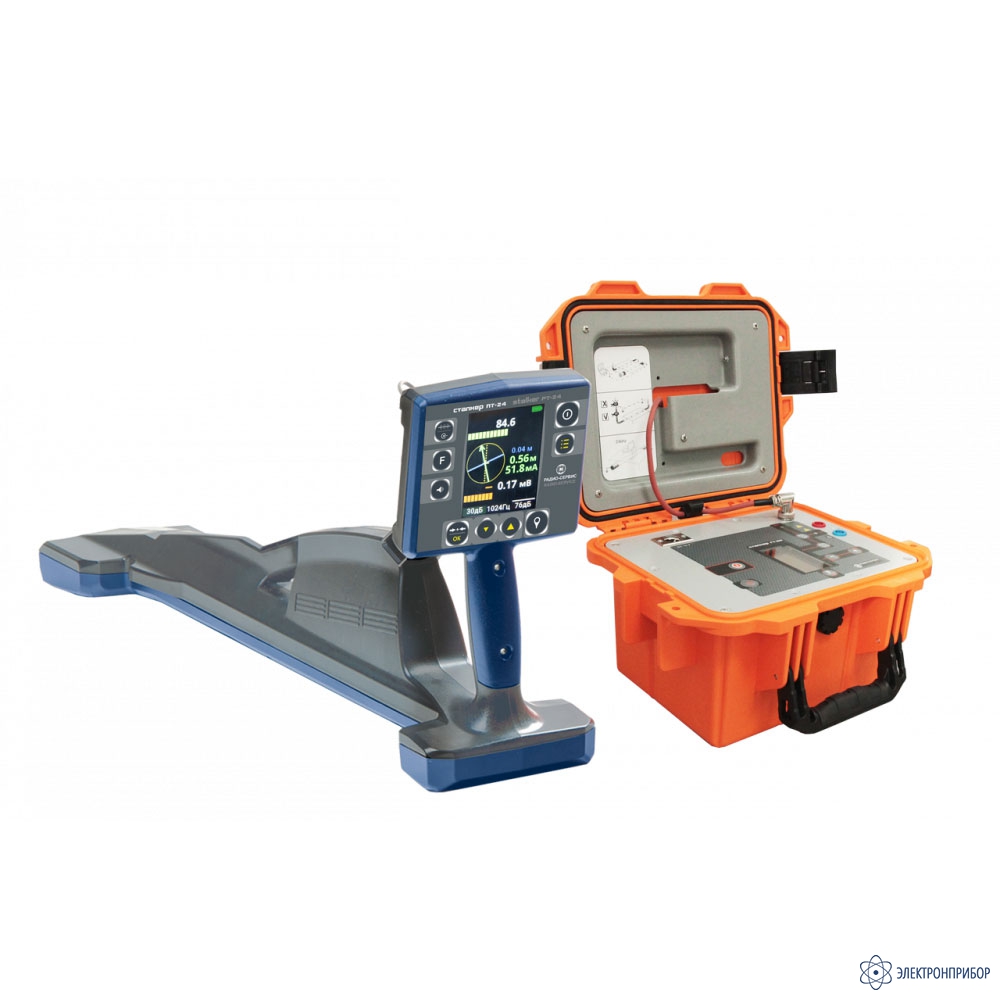

Сталкер 80-24 — комплекс трассопоисковый

Сохранить в PDF Распечатать
  • Назначение комплекса трассопоискового Сталкер 80-24:

    Трассоискатель Сталкер 80-24 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

    Особенности комплекса трассопоискового Сталкер 80-24:

    • Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
    • Поиск положения передающих зондов и камер телеинспекции
    • Трассировка и координирование местоположения во всемирной системе координат;
    • Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
    • Связь с компьютером по Bluetooth , память на 10000 измерений;
    • Дистанционное управление генератором  через сеть GSM
    • Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
    • Для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
    • Трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
    • Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
    • Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12;
    • Меню приемника ПТ-24 на русском, английском и китайском языках.

    Особенности приемника ПТ-24:

    • Облегченная конструкция (вес 1,9 кг);
    • Увеличенный яркий цветной дисплей;
    • Увеличенное время работы.

    Описание приемника ПТ-24:

      Непрерывное отображение на  дисплее всех необходимых параметров:

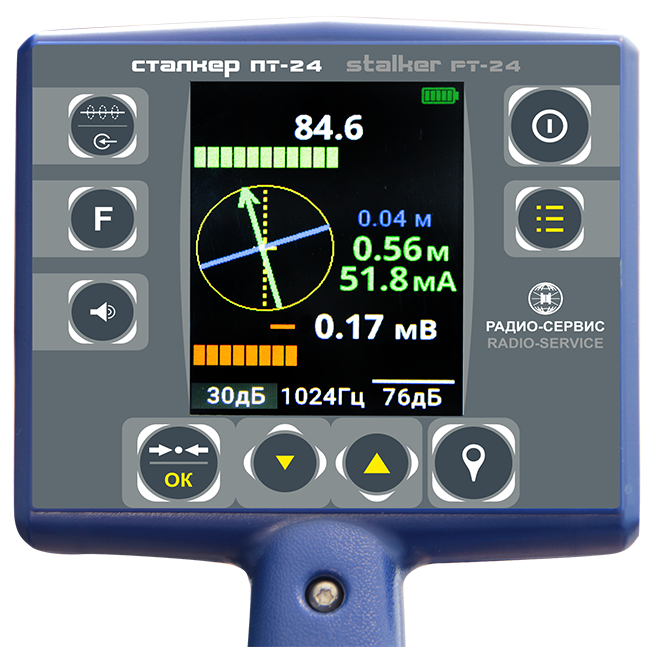

    • Функция «Компас» с одновременным схематичным отображением двух коммуникаций:

    - Первая с протекающим током от генератора; - вторая с протекающим током промышленной частоты  (кабелей) или ЭХЗ (труб);

    • Шкалы «максимума» и «минимума»;
    • Глубины залегания  и силы тока коммуникации на всех активных частотах;
    • Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;
    • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
    • Режим острый максимум.

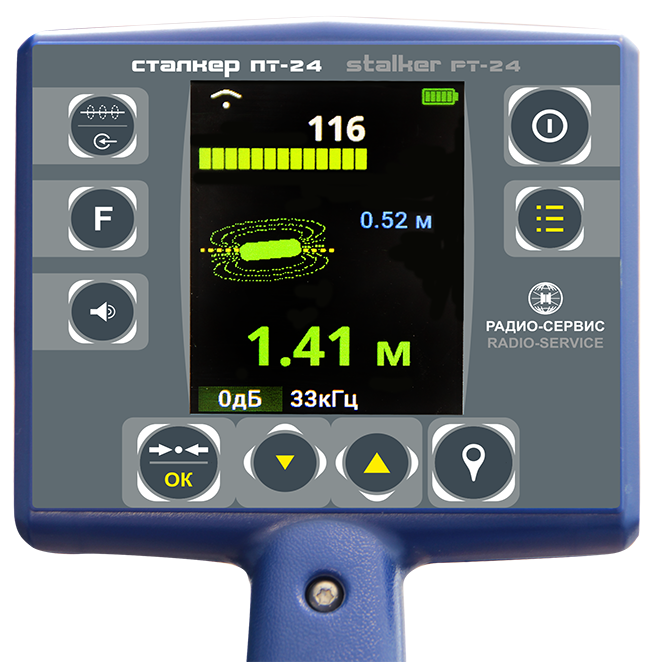

    В режиме "ЗОНД" обеспечивает поиск положения  передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.

    Запись в память приемника ПТ-24:

    • Уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
    • Направления к коммуникации;
    • Показания глубины залегания коммуникации и величины тока в ней;
    • Направления поискового тока;
    • Относительной полярности разности потенциалов по входу «ДАТЧИК»;
    • Фазы сигнала по входу «ТРАССА»;
    • Рабочих частот;
    • Местные дата и время в момент снятия показаний по информации GPS;
    • Координат места снятия показаний по информации GPS.

    Назначение генератора Сталкер ГТ-80:

    Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частот.

    Особенности генератора Сталкер ГТ-80:

    • Мощность и ток до 80 Вт, 12 А;
    • Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли;
    • Дистанционное управление генератором через сеть GSM;
    • Отложенный старт;
    • Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100;
    • Быстрое автоматическое согласование с нагрузкой для простоты использования;
    • Совместим со всеми приемниками серии «Сталкер»;
    • Работа с приемниками других производителей;
    • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
    • Влагозащищенный, ударопрочный корпус (IP 54).

  • Технические характеристики комплекса трассопоискового Сталкер 80-24:

    Параметр Значение
    Технические характеристики приемника ПТ-24
    Активные частоты*, Гц 273, 526, 1024,8928, 32768
    Пассивные частоты, Гц 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
    Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц
    Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц
    Погрешность показаний глубины залегания трассы, %, не более 5
    Память 10 000 точек
    Габаритные размеры, мм, не более 700x300x140
    Масса, кг, не более 1,9
    Диапазон рабочих температур, °С от -30 до +55
    Технические характеристики генератора ГТ-80
    Фиксированные частоты, Гц 273, 526, 1024, 8928, 32768 (33кГц);
    Пользовательские частоты для работы с приемниками других производителей от 270 до 10000 Гц (шаг установки 1 Гц)
    Максимальная выходная мощность и ток до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А
    Габаритные размеры, мм, не более 275х250х180
    Вес со встроенными аккумуляторами, кг, не более 8,5
    Диапазон рабочих температур, °С от -30 до +55
  • Комплект поставки Сталкер 80-24

    Наименование Назначение Фото Количество

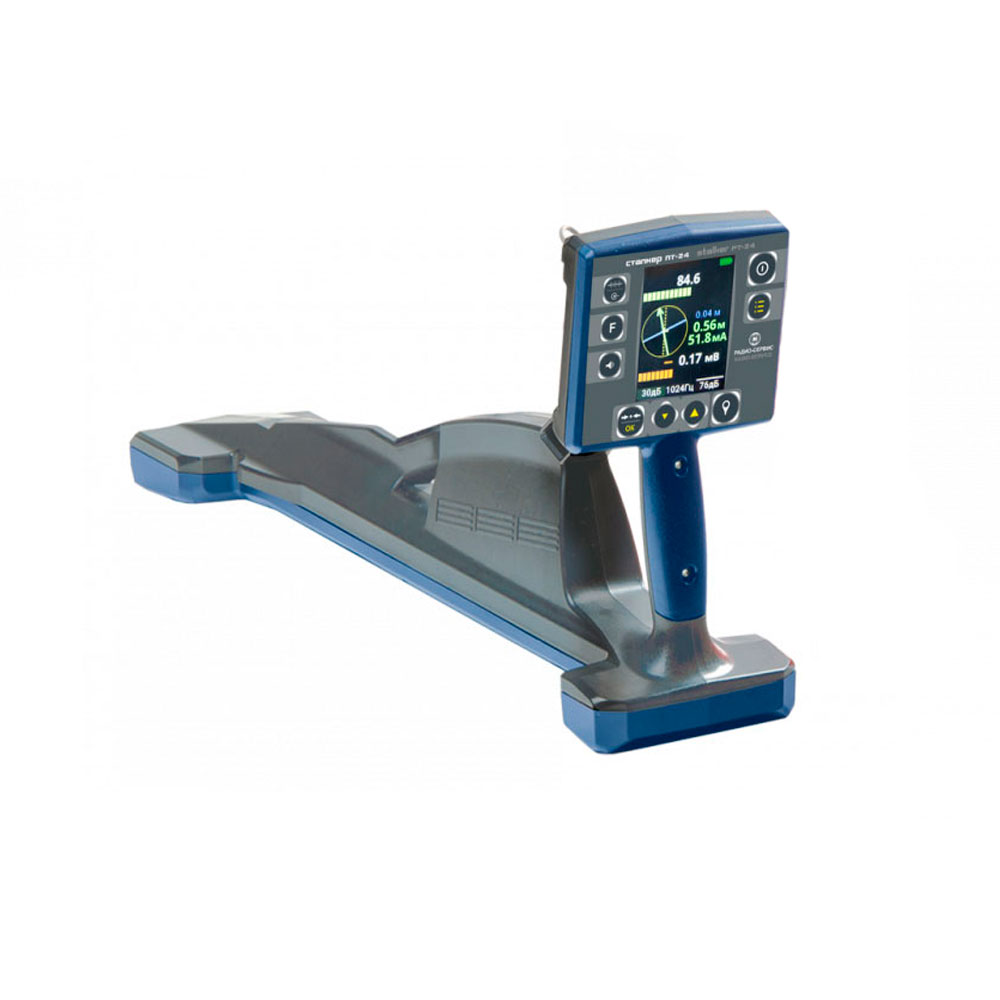

    1 Приемник ʺСталкерʺ ПТ-24 Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    2 Телефоны головные Предназначен для улавливания разностей звукового сигнала. 1

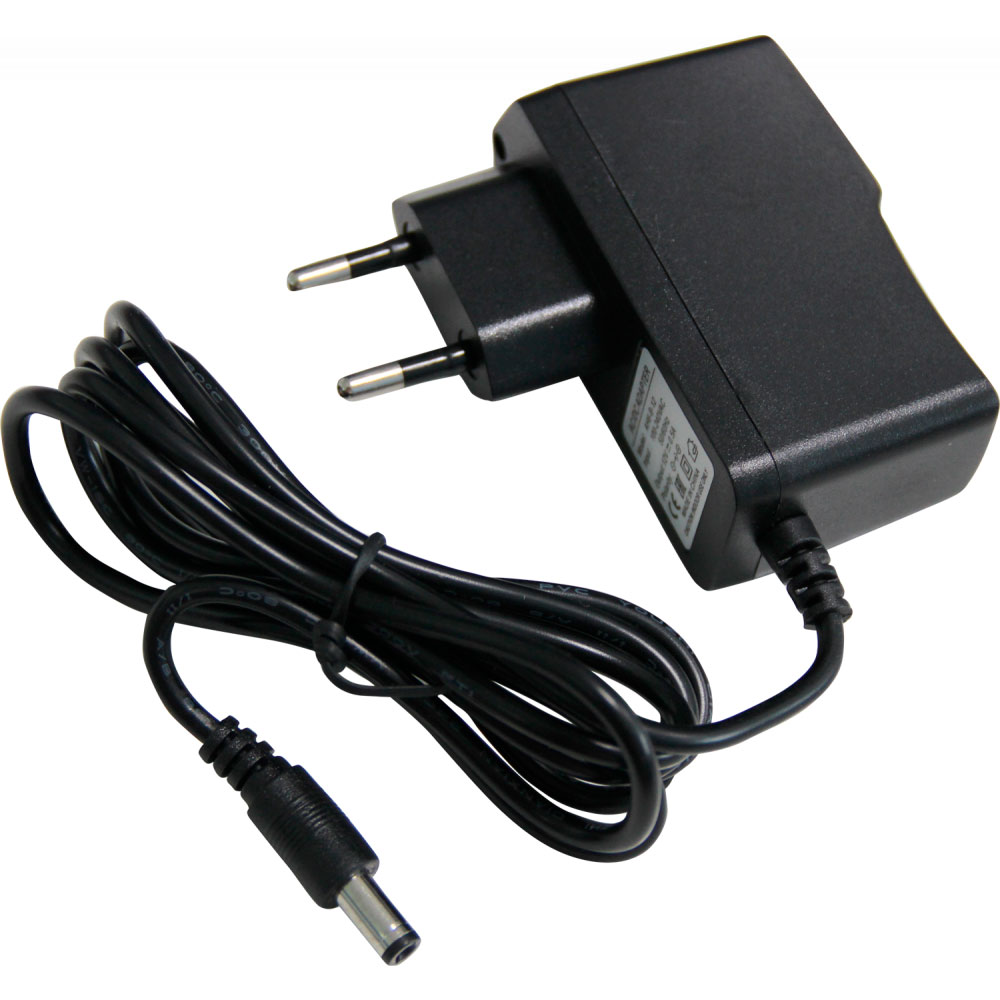

    3 Блок питания 12 В, 0,5 А Предназначен для зарядка аккумуляторов приемника 1
    4 Батарейный отсек 5*АА Предназначен для возможности питания от 5 элементов питания типа АА. 1
    5 Bluetooth-USB адаптер Предназначен для беспроволного соединения приемника с ПК или ноутбуком. 1
    6 Сумка приемника Предназначена для переноски приемника. 1
    8 Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов. 1
    9 Руководство по эксплуатации 1
    10 Генератор "Сталкер" ГТ-80 Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    11 Блок питания генератора 12 В, 3 А Предназначен для зарядка аккумулятора генератора. Питание от сети 220 В. 1
    12 Кабель питания 12 В Предназначен для питания генератора от автомобильного аккумулятора. 1
    13 Катушка с проводом 10 м, для генератора "Сталкер", Красная Применяется для подключения генератора к коммуникации или штырю заземления. 1
    14 Катушка с проводом 10 м, для генератора "Сталкер", Синяя Применяется для подключения генератора к коммуникации или штырю заземления. 1
    15 Зажим изолированный типа "крокодил", d30, красный Применяются для подключения кабеля к коммуникации. 1
    16 Зажим изолированный типа "крокодил", d30, синий Применяются для подключения кабеля к коммуникации. 1
    17 Штырь заземления 50 см, нержавеющая сталь Применяется для приема сигнала генератора в условиях промерзшего грунта. 1
    18 Сумка для принадлежностей генератора "Сталкер" Предназначена для переноски генератора. 1
    19 Рководство по эксплуатации 1
