Трассировка и поиск повреждений индукционным методом

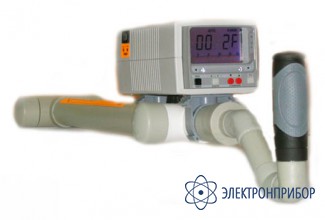

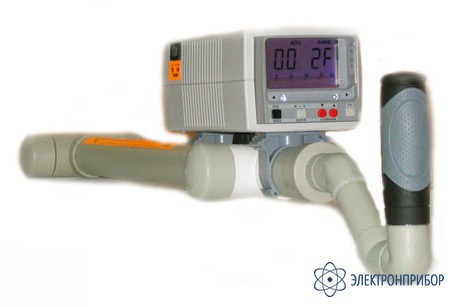

HRX-02.1 — трассопоисковый комплект

Код товара: 43851

    • Гарантия

      12 месяцев

    Описание трассопоискового комплекта HRX-02.1:

    Трассоискатель HRX-02.1 оснащён выходом USB, а также беспроводным интерфейсом Bluetooth (в зависимости от модификации) для сохранения измеренных данных на внешние накопители информации. Таких как КПК, либо коммуникаторы, работающие под ОС Windows Mobile или Google Android. Это позволяет в процессе работы быстро и оперативно сохранять и просматривать записанные данные, добавлять к каждому измерению комментарии, При присутствии в коммуникаторе GPS-приёмника, каждое измерение автоматически привязывается к координатам, обеспечивая тем самым привязку к местности.

    Трассоискатель оснащён фазовым указателем трассы, цифровым дисплеем с подсветкой и режимом измерения тока в коммуникации.

    При выпуске, каждый прибор калибруется по методике "эквивалент бесконечно длинного проводника" на которую имеется патент №2389045 "Способ поверки приёмных устройств для измерения глубины залегания подземных коммуникаций". В комплекте идёт таблица показаний приёмника после калибровки.

    В комплект входит программное обеспечение для ПК либо КПК которое позволяет напрямую обрабатывать данные результатов обследования в таблицах Excel.

    Модифицированный генератор ГИ-02М имеет 7 различных частот работы частоту работы на заказ а также внешнюю индикацию оповещения при аварийных режимах работы Генератор может совместно использоваться с приёмниками других производителей, частоты работы которых согласованы с частотами работы генератора.

    Трассоискатель HRX-02.1 оснащён функцией селекции коммуникаций (Communication Select).

    Приведённый ниже рисунок показывает принцип работы приёмника.

    Принцип работы прибора при двух параллельно расположенных коммуникациях на расстоянии 4 метров.

    Синий цвет индикации дисплея соответствует зоне удаления оператора от коммуникации на расстояние более глубины залегания коммуникаций - зона полного отсутствия коммуникаций.

    Белый цвет индикации дисплея – сигнализирует о приближении оператора к предполагаемой коммуникаций ближе, чем глубина залегания - зона видимости какой либо коммуникации. При этом загорается светодиодный индикатор, показывающий расположение оператора, относительно оси коммуникации.

    Зелёный цвет индикации дисплея – соответствует зоне корректности проведения измерения глубины залегания коммуникации - зона настройки на ось искомой коммуникации. При этом светодиодный индикатор оси трассы должен изменять состояние (влево, вправо) относительно оси трубопровода).

    Назначение трассопоискового комплекта HRX-02.1:

    • Определения местоположения и координат оси подземных коммуникаций различного назначения: нефте - газотрубопроводы, силовые кабели, кабели связи, водопровод и т. д.;
    • Трассирования уложенных в грунт трубопроводов электрических кабелей линий связи и прямого измерения их глубины залегания;
    • Поиска повреждения изоляции и определения силы тока в подземных коммуникациях;
    • Выявления мест электрического контакта трубопровода с внешней средой;
    • Бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения обнаружения мест натекания блуждающих токов промышленной частоты;
    • Трассирования уложенных в грунт трубопроводов,электрических кабелей, линий связи и прямого измерения их залегания.

    Особенности трассопоискового комплекта HRX-02.1:

    • Цифровая индикация глубины залегания;
    • Одновременная работа по максимуму и минимуму магнитного поля коммуникации;
    • Светодиодная индикация указания трассы;
    • Работа прибора без генератора в пассивном режиме (непосредственно по ЭХЗ);
    • Измерение силы тока в коммуникации;
    • Настройка фильтров на любую частоту заказчика (при заказе комплекта);
    • Звуковая индикация на головные телефоны;
    • Программное обеспечение для ПК либо КПК;
    • Беспроводное соединение по Bluetooth с внешними коммуникаторами;
    • Возможность записи координат и привязка к местности при наличии в коммуникаторах GPS-приёмника;
    • Построение графиков в таблицах Excel;
    • Автоматический контроль за состоянием заряда батарей;
    • Быстрое время измерения (около 0,6 сек);
    • Непрерывное измерение расстояния и тока коммуникации;
    • Функция селекции коммуникаций (Communication Select);
    • Встроенная автоматическая защита от перегрузок генератора;
    • Индикатор оповещения аварийной работы генератора;
    • 7 генерируемых частот работы генератора;
    • Установка частот работы комплекта на заказ;
    • 10-ти ступенчатая регулировка усиления сигнала генератора.

  • Технические характеристики:

    Параметр Значение
    Номинальная мощность генератора, Вт 40
    Потребляемая мощность генератора, Вт 60
    Рабочие частоты генератора, Гц 480; 1000; 1100; 1333,3; 1450; 9920; 9980; F (частота работы на заказ)
    Частота модулятора в генераторе, Гц 0,7 ±0,3
    Сопротивление нагрузки, Ом 1 ... 1000
    Напряжение питания генератора, В 12
    Диапазон нагрузок генератора, Ом не менее 1-2-4-8-16-32-64-128-512-1000
    Чувствительность приёмника, мкВ не хуже 2,5
    Интерфейс обмена данными USB либо RS 232 (на заказ)
    Частота настройки фильтров приёмника, Гц 50, 100, 1000 (либо все частоты на заказ)
    Неравномерность коэффициента усиления приемника по частотам, не более, % 3
    Внутренняя модуляция
    1. импульсная - частота ~2Гц, скважность 2;
    2. тональная частотная телеграфия – отстройка на 5 %, скорость отстройки 2Гц, скважность 2.
    Чувствительность приёмника в режиме измерения глубины залегания не менее 0,1 мА/см на частоте 1кГц.
    Разрешающая способность индикации в режиме измерения, м 0,01
    Источник питания приемника автономный (внутренние аккумуляторные батареи 2 x 9В)
    Индикация разряда батарей ниже 6,5 В
    Источник питания генератора от аккумулятора автомобиля
    Время непрерывной работы приемника, ч не менее 50 (индикатор разряда батарей)
    Диапазон индикации глубины, м 99
    Разрешение, м 0,01
    Частоты режимов работы приёмника
    Пассивный режим работы 50Гц, 100Гц
    При подключении генератора 1000Гц (или частоте заказчика)
    Габаритные размеры, мм
    Приёмника 180х65х120
    Генератора 170х95х150
    Масса, кг
    Приёмника 1,2
    Генератора 2,5
    Принимаемые частоты индуктивного датчика, Гц 50 ... 1000
    Звуковая индикация выход на наушники (минимум поля)
    Масса датчика, кг 0,5

  • Комплект поставки HRX-02.1

    № Наименование Количество
    1 Генератор ГИ-02М 1
    2 Приёмник HRX-02.1 1
    3 Кабель питания 1
    4 Кабель соединительный 10 м 2
    5 Наушники 1
    6 Элементы питания 9В 2 (встроенные)
    7 Руководство по эксплуатации 1
    8 Свидетельство о калибровке 1
    9 Ящик укладочный для ГИ-02М 1
    10 Упаковка для комплекта 1
    11 Зарядное устройство 1
    12 Программное обеспечение для работы с ПК (USB, RS-232) 1 CD
