Трассировка и поиск повреждений индукционным методом

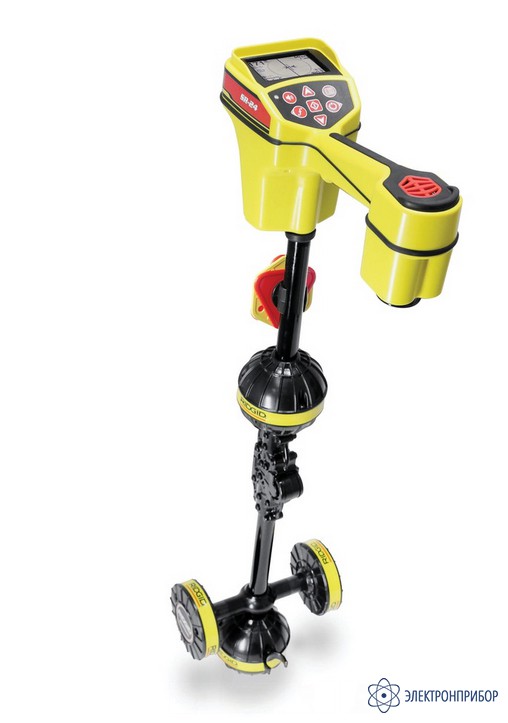

SR-24 — трассоискатель

Сохранить в PDF Распечатать
  • Описание:

    SR-24 ― это инструмент точного обнаружения инженерных сетей, оснащенный технологиями GPS и Bluetooth® для удобной интеграции с внешними устройствами сбора данных

    Всенаправленные антенны SR-24 улавливают поле сигнала полностью, упрощая получение сигнала и отслеживание его пути. Приемник отображает расположение и направление инженерных сетей на дисплее, обеспечивая интуитивно понятную методику обнаружения. Для дополнительного удобства звуковые и визуальные предупреждения сообщают оператору, если форма поля сигнала нарушается, чтобы оператор предпринял соответствующее действие во избежание ошибочного определения места расположения инженерных сетей.

    Особенности:

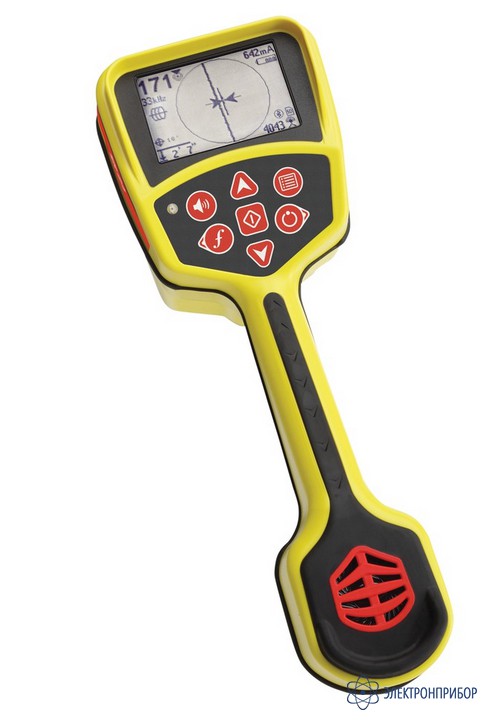

    • Большой дисплей - показывает рассчитанное расположение, направление и глубину инженерных сетей.
    • Всенаправленные антенны - улавливают полное поле сигнала для более высокой скорости и точности.
    • Встроенная система GPS - отслеживает координаты для составления карт и использования в графических информационных системах.
    • Технология Bluetooth® - передает данные на смартфоны, планшеты или устройства GPS высокого разрешения.
    • Приложение для смартфона/планшета - отображает несколько путей и траекторий и выполняет экспорт в графические программы.
    • Отслеживание с любой частотой в диапазоне от 10 Гц до 35000 Гц.
  • Технические характеристики:

    Параметр Значение
    Частоты активного режима трассировки трубопровода * 128 Гц, 1 кГц, 8 кГц и 33 кГц
    Пассивный режим трассировки Широкая полоса частот 50 Гц, 60 Гц, <4 кГц
    Пассивная радиотрассировка 4–15 кГц, 15–36 кГц
    Частоты зонда * 16 Гц, 512 Гц, 640 Гц, 850 Гц, 8 кГц, 16 кГц, 33 кГц
    Источник питания 4 аккумулятора типа C
    Срок работы от аккумулятора Приблизительно 16 часов
    Вес 3,5 фунта (1,6 кг)
    Беспроводная технология Bluetooth® класс 1
    Диапазон беспроводной связи 183 м (200 ярдов)
    Средняя точность GPS Менее 2,5 м (8,2 фута)

    *Пользователь может выбрать 30 значений частоты в диапазоне от 10 до 35000 Гц.

    Соответствует требованиям стандартов FCC для оборудования класс A и EN 55022 для оборудования класса B.
