Трассировка и поиск повреждений индукционным методом

AT-3500 — трассоискатель

Код товара: 40518

  • Описание трассоискателя AT-3500:

    Трассоискатель Amprobe AT-3500 используется для поиска и отслеживания подземных кабелей и трубопроводов на глубине от 0.1 до 5 метров. Он способен просто и точно определить положение, глубину и ориентацию металлических кабелей. Устройство поддерживает три режима тестирования: пассивно по промышленной частоте, пассивно с помощью радиосигналов и активно с помощью генератора сигналов. Питание передатчика T-3500 осуществляется от 6 батарей IEC LR20/D/Mono, а питание приемника R-3500 от 10 батарей IEC LR6/AA/Mignon.

    Особенности трассоискателя AT-3500:

    • Упрощенная функция поиска обеспечивает локализацию повреждений кабелей и трубопроводов;
    • Простая в использовании система меню;
    • Широкий ассортимент принадлежностей;
    • Большой дисплей с подсветкой позволяет работать в слабоосвещенных местах;
    • Визуальная и звуковая индикация;
    • Прочная конструкция для использования в плохую погоду и в сложных климатических условиях;
    • Надежная защита от внешних воздействий: IP67 от нижнего края приемника до нижнего края батарейного отсека, IP56 для остальных компонентов;
    • Прочный футляр - для удобства хранении и переноски трассоискателя Amprobe AT-3500.

  • Технические характеристики трассоискателя AT-3500:

    Параметр Значение
    Характеристики приемника R-3500
    Диапазоны частот
    Диапазон 1: радио от 15 до 23 кГц
    Диапазон 2: электрическая сеть 50 Гц / 60 Гц; по заказу — 100 Гц (настройка осуществляется сервисным персоналом компании Amprobe)
    Диапазон 3: передатчик 32,768 кГц
    Чувствительность при глубине 1 м
    Диапазон 1: радио >20 мкА
    Диапазон 2: электрическая сеть >7 мА
    Диапазон 3: передатчик >5 мкА
    Динамический диапазон чувствительности
    Диапазон 1: радио >120 дБ
    Диапазон 2: электрическая сеть 135 дБ
    Диапазон 3: передатчик 120 дБ
    Определение глубины
    Диапазон глубин 0,1–5 м (4 дюйма ... 16 футов)
    Разрешение 0,1 м
    Погрешность
    - Диапазон 1: радио
    - Диапазон 2: электрическая сеть
    - Диапазон 3: передатчик
    ±20 %
    ±20 %
    ±5 % (>5 м (6 футов)), ±20 % (<5 м (15 футов))
    Питание 10 × IEC R6 / тип AA
    Время работы 40 часов (для периодического использования с щелочными батареями при 20 °C)
    Диапазон температур в соответствии с DIN EN 60068-1
    Эксплуатация от –20 до +55 °C
    Хранение от –30 до +70 °C
    Масса и габариты
    Масса 2,5 кг (5,51 фунтов)
    Габариты (Ш x В x Г) 99 x 660 x 252 мм, .3,90 x 25,98x 9,92 дюйма
    Тип защиты в соответствии с EN 60529
    Защита от пыли и вод IP 67 от нижнего края приемника до нижнего края отсека для батарей
    и IP 56 для всех деталей выше этого уровня
    Характеристики передатчика T-3500
    Излучаемая мощность 0,1 Вт / 0,5 Вт (с возможностью переключения)
    Частота 32,768 кГц
    Питание 6 x IEC R20/тип D
    Время работы 40 часов (для периодического использования с щелочными батареями при 20 °C)
    Эксплуатация от -20 до +55 °C
    Хранение от -30 до +70 °C
    Масса и габариты
    Масса 1,7 кг (3,75 фунта)
    Габариты (Ш x В x Г) 260 x 255 x 140 мм
    Тип защиты в соответствии с EN 60529
    Защита от пыли и вод IP 56

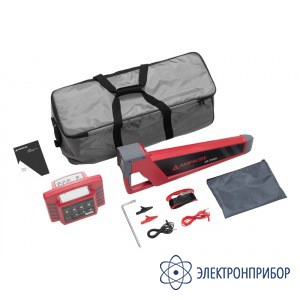

  • Комплект поставки AT-3500

    № Наименование Количество
    1. Приемник R-3500 1
    2. Передатчик T-3500 1
    3. Тестовые провода 2
    4. Зажимы типа "крокодил" 2
    5. Штырь заземления 1
    6. Батареи 1.5 В, IEC LR6/AA/Mignon 10
    7. Батареи 1.5 В, IEC LR20/D/Mono 6
    8. Руководство по эксплуатации 1
    9. Прочный футляр для переноски 1
