ABИЦ-175, АВИЦ 175, АВИЦ175, ABИЦ175, ABИЦ 175, AB ИЦ-175

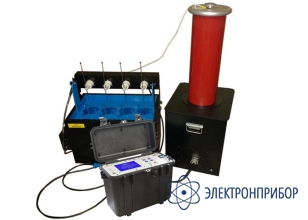

АВИЦ-175 исп.2 USB и ПО c АВИЦ-20П — аппарат высоковольтный испытательный в пластиковом корпусе с USB и ПО совместно с ванной для испытаний
Код товара: 50237-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
66233-16 до 26.12.2026
Назначение аппарата высоковольтного испытательного АВИЦ-175:
Аппараты высоковольтные испытательные АВИЦ-120 и АВИЦ-175 предназначены для воспроизведения и измерения напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты. Модификации АВИЦ-120 и АВИЦ-175 отличаются максимальным выходным напряжение и силой постоянного тока. Предназначены для проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Аппарат высоковольтный испытательный цифровой АВИЦ-175 поставляется в 3 исполнениях:
- Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;
- Исполнение 2 — пластиковый корпус, вертикальное и горизонтальное рабочее положение;
- Исполнение 3 — стальной корпус, исполнение под стойку 19′.
Особенности аппарата высоковольтного испытательного АВИЦ-175:
- Разработка и производство России;
- Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия;
- Провод межблочный — в стальной броне,гибкий при отрицательных температурах;
- Провод питания — производства России;
- Режим проверки трансформаторного масла с фиксацией значений U;
- Запуск таймера с любого напряжения;
- Режим стабилизации тока — ПРОЖИГ;
- Режим работы с ванной испытательной АВИЦ-20П;
- Режим источника напряжения 0…230 В и тока 0…12 А;
- Режим источника больших токов 0…36 В и тока 0…100 А;
- Встроенный интерфейс USB и ПО с фотографией результата;
- Встроенное разрядное устройство;
- Встроенный диодный столб;
- Графическое и цифровое отображение напряжения и тока;
- Отсутствие коронации, гула, дребезга;
- Защита экрана — поликарбонат с защитным покрытием;
- Легкий и компактный;
- Установка тока отключения от 1 до 39 мА с шагом 1 мА;
- Установка тока ограничения от 1 мА до 35 мА с шагом 1 мА;
- Фиксация значений U и I при пробое в нагрузке;
- Оптимизирован для проверки трансформаторного масла;
- Автоматический и ручной режим работы, таймер;
- Температурная защита высоковольтного блока 50 град;
- Необслуживаемый высоковольтный блок.
Описание аппарата высоковольтного испытательного АВИЦ-175:
Принцип действия аппаратов АВИЦ-120 и АВИЦ-175 основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямление этого напряжения осуществляется с помощью однополупериодного выпрямителя и внешнего сглаживающего конденсатора.
Аппарат состоит из блока высоковольтного и блока управления.
Блок управления с помощью кабеля соединяется с блоком высоковольтным. Высоковольтные блоки имеют различную высоту выпрямителей, в зависимости от выходного напряжения аппарата. Блок управления содержит регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления. Микроконтроллер, входящий в модуль управления, управляет алгоритмами включения, регулирования и отключения высокого напряжения, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на ЖКИ. Преобразование выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, в цифровой вид производится с помощью интегрального АЦП, установленного в блоке высоковольтном.
Блок высоковольтный содержит высоковольтный трансформатор, выходы которого через выпрямители и коммутатор подключены к высоковольтному выводу. Второй вывод высоковольтного трансформатора заземлён через токоизмерительный резистор. К высоковольтному выводу подключен делитель высокого напряжения.
В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется через вторичную обмотку высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).
Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок высоковольтный выполнен в виде бака, заполненного маслом.
-
-
Технические характеристики аппарата высоковольтного испытательного АВИЦ-175:
Параметр Значение АВИЦ-175 исп.1;
АВИЦ-175 исп.1
c АВИЦ-20П;АВИЦ-175 исп.1 USB и ПО;
АВИЦ-175 исп.1 USB и ПО
c АВИЦ-20ПАВИЦ-175 исп.2;
АВИЦ-175 исп.2
c АВИЦ-20ПАВИЦ-175 исп.2 USB и ПО;
АВИЦ-175 исп.2 USB и ПО
c АВИЦ-20ПАВИЦ-175 исп.3;
АВИЦ-175 исп.3
c АВИЦ-20ПАВИЦ-175 исп.3 USB и ПО;
АВИЦ-175 исп.3 USB и ПО
c АВИЦ-20ПДиапазон измерения напряжения переменного тока, кВ 2,00…100,0 Диапазон измерения напряжения постоянного тока, кВ 2,00…175,0 Диапазон измерения силы переменного
тока, мА2,00…35,00 Диапазон измерения силы постоянного тока, мА 0,10…12,00 Установка защиты силы переменного тока, мА 1…36 Установка защиты силы постоянного тока, мА 1…25 Фиксация параметров пробоя на индикаторе, мА U и I Режим проверки трансформаторного масла да Пределы допускаемой относительной погрешности измерения напряжения, % ± 3,0 Пределы допускаемой относительной погрешности измерения силы тока, % ± 2,0/0,25 Встроенный интерфейс - USB - USB - USB Габаритные размеры блока индикации, мм 370х165×300 280х220×260 Габаритные размеры блока высоковольтного, мм 460х1180х430 Масса блока индикации, кг 16±1 - Масса блока высоковольтного, кг 100±5 Максимальная потребляемая мощность, ВА 3800 Средний срок службы, лет, не менее 5 -
Комплект поставки АВИЦ-175 исп.2 USB и ПО c АВИЦ-20П
№ Наименование Количество 1 Блок управления в пластиковом корпусе (исполнение 2) 1 2 Блок высоковольтный 1 3 Встроенный интерфейс USB 1 4 Программное обеспечение 1 5 Ванна для испытаний АВИЦ-20П 1 6 Кабель соединительный 1 7 Кабель сетевой 1 8 Ответная часть разъёма блокировки 1 9 Провод заземления 2 10 Вставка плавкая 20А (установлена в сетевом разъёме) 1 11 Паспорт 1 -
Дополнительная комплектация АВИЦ-175 исп.2 USB и ПО c АВИЦ-20П
-
Модификации АВИЦ-175
Подберите модификацию по параметрам
Исполнение корпусаКомплектация ванной для испытанийUSB и ПО для связи с ПК -
Файлы для АВИЦ-175 исп.2 USB и ПО c АВИЦ-20П
Файлы для АВИЦ-175 исп.2 USB и ПО c АВИЦ-20П
