СКАТ 70, СКАТ70

СКАТ-70 — аппарат высоковольтный испытательный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

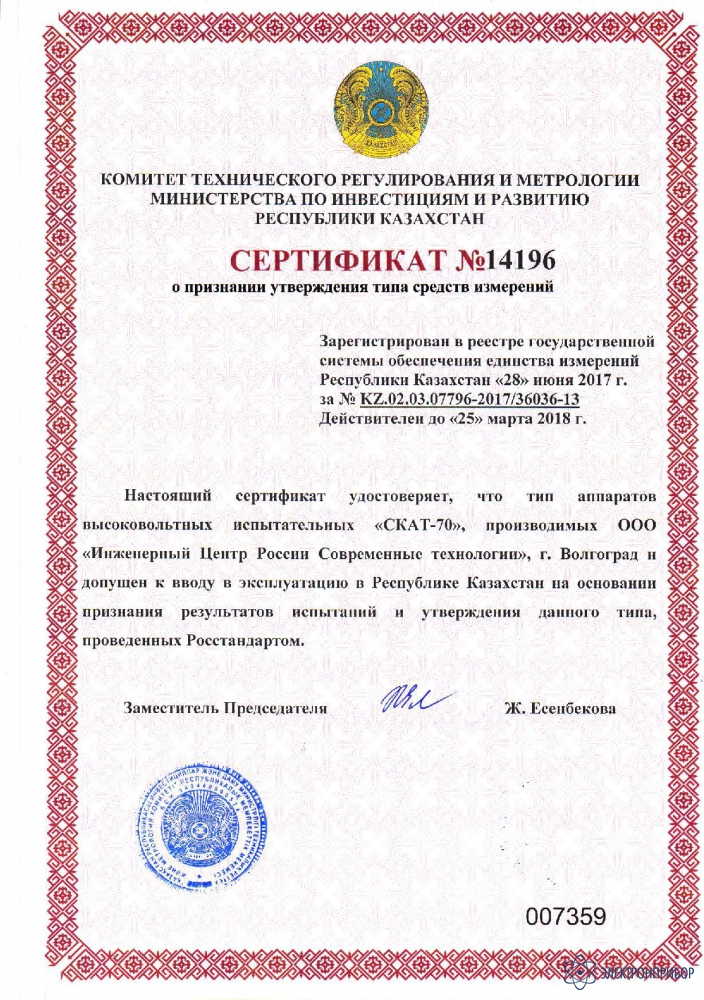

    • Госреестр РФ

      36036-13

    • Производитель

      Прочие

    Назначение аппарата высоковольтного испытательного СКАТ-70:

    Аппарат высоковольтный испытательный СКАТ-70 предназначен:

    • для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока;
    • для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков;
    • для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

    Описание аппарата высоковольтного испытательного СКАТ-70:

    Принцип действия аппарата высоковольтного испытательного СКАТ-70 основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (высоковольтного диодного столба) - в напряжение постоянного тока отрицательной полярности.

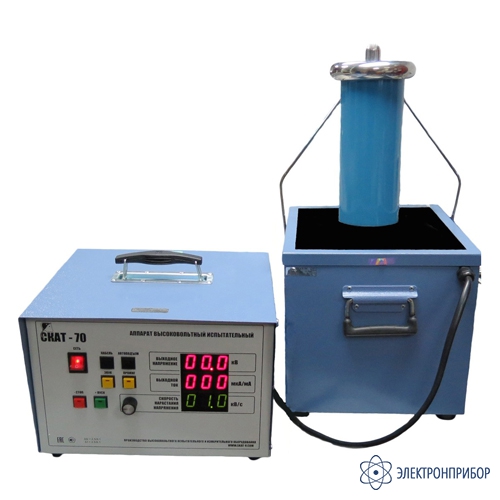

    Функционально аппарат высоковольтный испытательный СКАТ-70 состоит из следующих основных узлов:

    • блока высоковольтного, предназначенного для получения высокого напряжения переменного или постоянного тока;
    • блока измерительного, содержащего органы управления, элементы защиты, приборы контроля и световой индикации;
    • кабеля, соединяющего высоковольтный и измерительный блоки;
    • кабеля сетевого питания, предназначенного для подключения аппарата к однофазной сети переменного тока.

    Измерение выходного напряжения и силы тока осуществляется с помощью делителя напряжения и токового шунта, после преобразования АЦП с последующей математической обработкой, при этом на цифровом индикаторе аппарата отображаются среднеквадратические и амплитудные значения напряжения и силы тока.

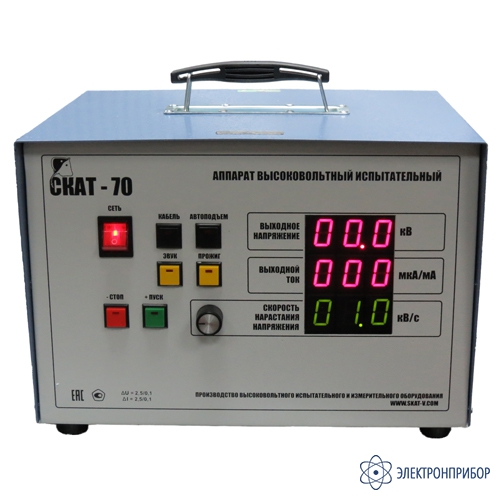

    Блок измерительный выполнен в металлическом корпусе, с последующей порошковой окраской. Предназначен для индикации измеряемых величин, режимов работы, обработки аварийных ситуаций и хранения калибровочных констант. Состоит из органов индикации, управления, коммутационных элементов и регулятора напряжения с приводом на двигателе постоянного тока. Имеет ручку для переноски. Рабочее положение блока измерительного – горизонтальное.

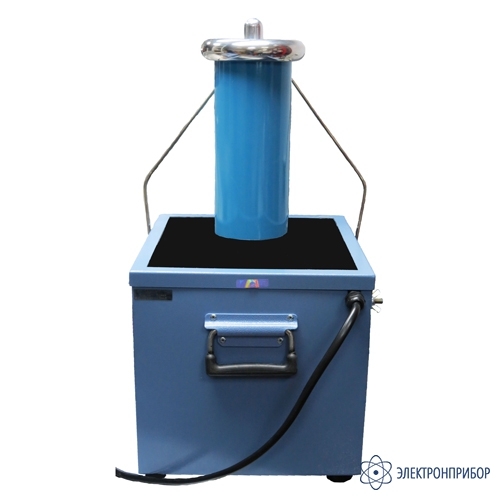

    Блок высоковольтный выполнен в металлическом корпусе, с последующей порошковой окраской, часть компонентов состоит из пластика и стекловолокна. Предназначен для формирования выходного испытательного напряжения переменного и постоянного тока, оснащен штангой защитного заземления. Конструктивно включает в себя: встроенный высоковольтный делитель, всегда подключенный к выходному высоковольтному выводу, диодный столб на обратное напряжение 180 кВ с ручным переключением рода напряжения (переменное / постоянное), изолятор блока высоковольтного, снабженный дисковым антикоронным экраном в верхней части. Материалы изоляции высоковольтного трансформатора – трансформаторное масло, пластик, стекловолокно. Рабочее положение блока высоковольтного – вертикальное.

    Аппарат высоковольтный испытательный СКАТ-70 имеет следующие дополнительные режимы работы:

    • режим автоматического подъема напряжения до заданного значения и режим прожига;
    • управление аппаратами осуществляется с помощью кнопок на передней панели и светодиодного семисегментного индикатора;
    • в конструкции аппарата реализована схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения.

  • Технические характеристики аппарата высоковольтного испытательного СКАТ-70:

    Параметр Значение
    Диапазон регулирования выходного напряжения переменного тока частотой 50 Гц 0,2…50,0 кВ
    Диапазон регулирования выходного напряжения постоянного тока 0,2…70,0 кВ
    Допустимая относительная основная погрешность измерения напряжения переменного тока в диапазоне 5,0…50,0 кВ, не более ±(2,5 + 0,1( | 50 / U | - 1)) %
    Допустимая относительная основная погрешность измерения напряжения постоянного тока в диапазоне 5,0…70,0 кВ, не более ±(2,5 + 0,1( | 70 / U | - 1)) %
    Допустимая приведённая основная погрешность измерения силы переменного тока в диапазоне 0,05…35,0 мА, не более ±2,5 %
    Допустимая приведённая основная погрешность измерения силы постоянного тока в диапазоне 0,05…15,0 мА, не более ±2,5 %
    Автоматическое ограничение выходного напряжения переменного тока на уровне, не более 52 кВ
    Автоматическое ограничение выходного напряжения постоянного тока на уровне, не более 72 кВ
    Пороговое значение срабатывания схемы защиты силы переменного тока в режиме испытания, не более 37 мА
    Пороговое значение срабатывания схемы защиты силы постоянного тока в режиме испытания, не более 17 мА
    Скорость подъёма выходного испытательного напряжения в ручном режиме 1 кВ/сек; 2,5 кВ/сек; 5 кВ/сек; 10 кВ/сек.
    Скорость подъёма выходного испытательного напряжения в автоматическом режиме 0,5 кВ/сек.
    Длина соединительного кабеля 3,0 ± 0,3 м
    Степень защиты блока измерительного IP53
    Режим работы круглосуточный
    Электропитание аппарата от сети переменного тока частотой 50 Гц напряжением 220 В ±10%
    Потребляемая мощность, не более 2,6 кВт
    Рабочая температура окружающего воздуха от -20 до +40 °C
    Рабочая относительная влажность воздуха до 80% при температуре +25 °C
    Габаритные размеры блока измерительного 335х235х280 мм
    Габаритные размеры блока высоковольтного 390х640х450 мм
    Масса блока измерительного, не более 19 кг
    Масса блока высоковольтного, не более 40 кг
  • Комплект поставки СКАТ-70

    Наименование Количество
    1 Блок высоковольтный 1
    2 Блок измерительный 1
    3 Кабель сетевой 1
    4 Вставка плавкая 20 А 1
    5 Вставка диодная 1
    6 Вставка перемычка 1
    7 Паспорт 1
