АИП-70, АИП 70, АИП70
АИП-70 (40 мА) — установка для испытания и прожига изоляции силовых кабелей с током прожига 40 мА
Код товара: 20005-
Является модификацией АИП-70
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
77983-20 до 01.04.2025

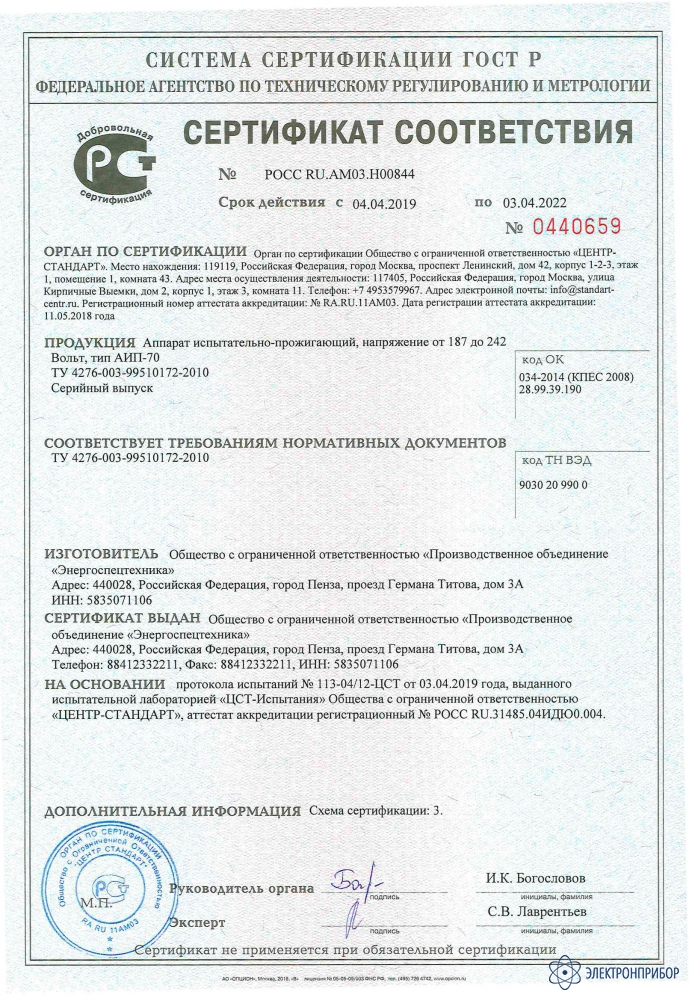

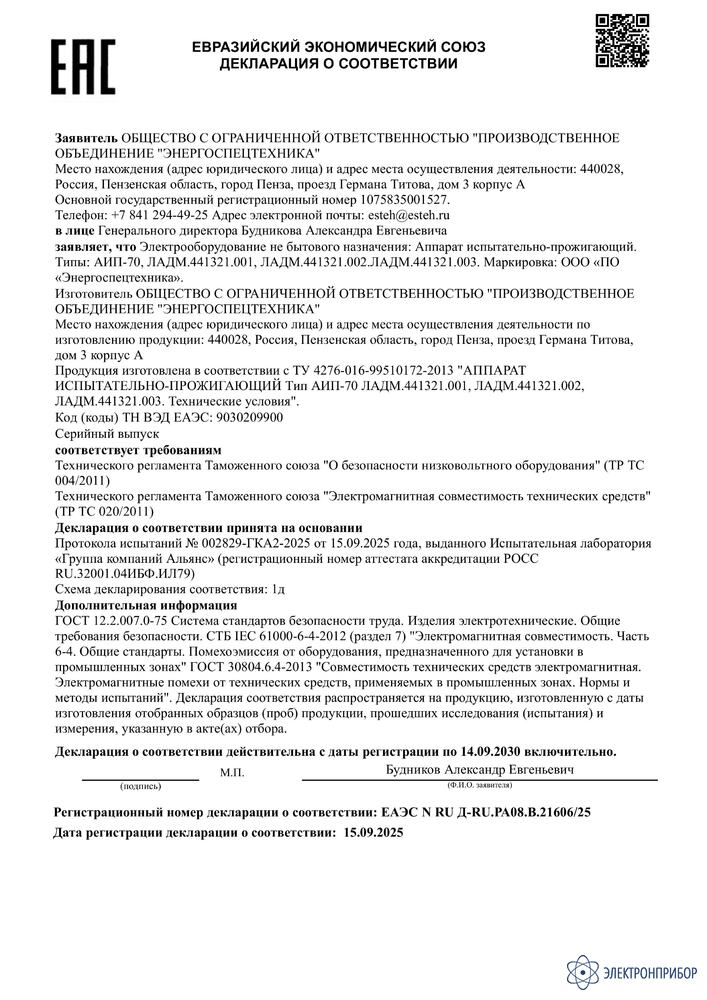

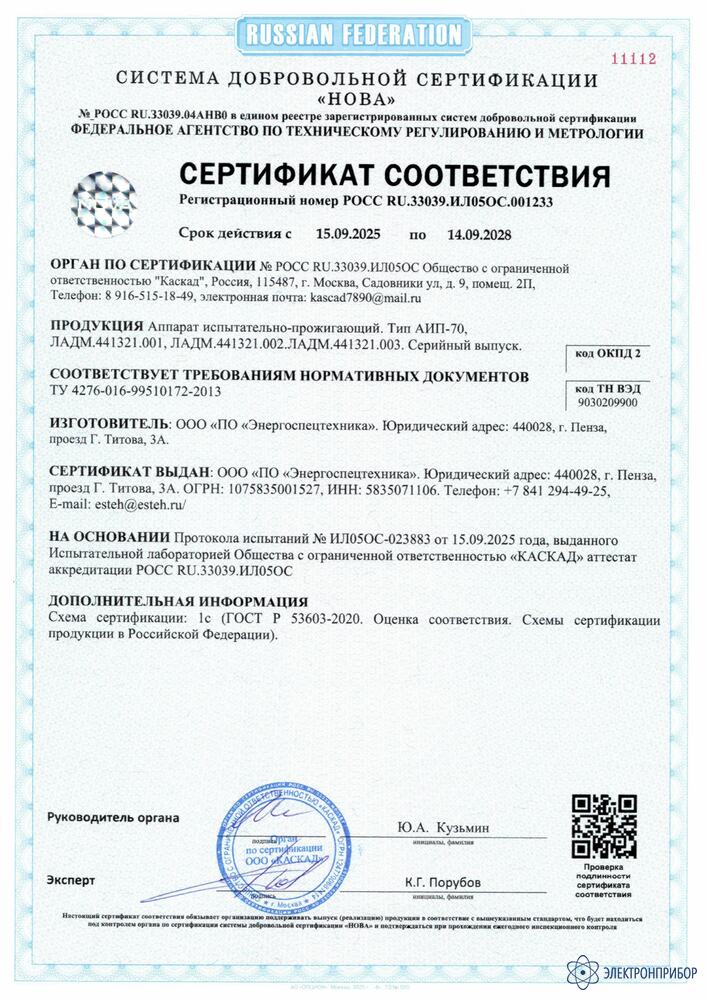

Сертификаты
Назначение установки для испытания и прожига изоляции силовых кабелей АИП-70:
Аппарат испытательно-прожигающий АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.
АппаратАИП-70 относится к классу полупроводниковых преобразователей электроэнергии и соответствует требованиям ГОСТ 28167-89 «Преобразователи переменного напряжения полупроводниковые».
Область применения: электросетевые предприятия обслуживающие электрические сети с рабочим напряжением от 0,4 до 10 кВ.
При повреждении кабеля в муфтах или при заплывающем пробое изоляции, величины пробивного напряжения прожигающих блоков, как правило, недостаточно. С помощью аппарата АИП-70 возможно поднять напряжение до состояния пробоя и снизить переходное сопротивление до величины, позволяющей использовать более мощный прожигающий блок. Специальная конструкция высоковольтного трансформатора аппарата обеспечивает устойчивое горение дуги в месте повреждения кабеля.
-
-
Технические характеристики установки для испытания и прожига изоляции силовых кабелей АИП-70 с током прожига 40 мА:
Параметр Значение АИП-70
с током прожига 40 мААИП-70
с током прожига 80 мАНапряжение питающей однофазной сети переменного тока частотой 50Гц, В 220±10 Рабочий диапазон выходного выпрямленного напряжения, амплитудное значение, кВ от 10 до 70 Рабочий диапазон выходного переменного напряжения, действующее значение, кВ от 10 до 50 Предел допускаемой основной приведенной погрешности воспроизведения выходного напряжения, % ±3 Выходной ток в режиме прожига, мА, не менее 40 80 Потребляемая мощность, кВ·А, не более 2,2 5 Габаритные размеры блока управления, мм 386х260х230 Габаритные размеры высоковольтного блока, мм 550х510х710 Общая масса, кг, не более 102 120 -
Комплект поставки АИП-70 (40 мА)
№ Наименование Количество 1 Блок управления 1 2 Блок высоковольтный с кабелем цепей управления и измерения 1 3 Кабель сетевой 1 4 Провод защитного заземления 2 5 Руководство по эксплуатации 1 6 Методика поверки 1 Комплект ЗИП: 7 Светодиод АЛ307АМ (красный) 1 8 Предохранитель ВПТ6-10А (стекл.) 2 -
Дополнительная комплектация АИП-70 (40 мА)
-
Модификации АИП-70
-
АИП-70 (40 мА), установка для испытания и прожига изоляции силовых кабелей с током прожига 40 мА
Цена по запросу
вы сейчас просматриваете -
АИП-70 (80 мА), установка для испытания и прожига изоляции силовых кабелей с током прожига 80 мА
Цена по запросу
поступление 22.11.2024 г.
-
-
Файлы для АИП-70 (40 мА)
