MI2094, MI-2094

Установки для высоковольтных испытаний изоляции

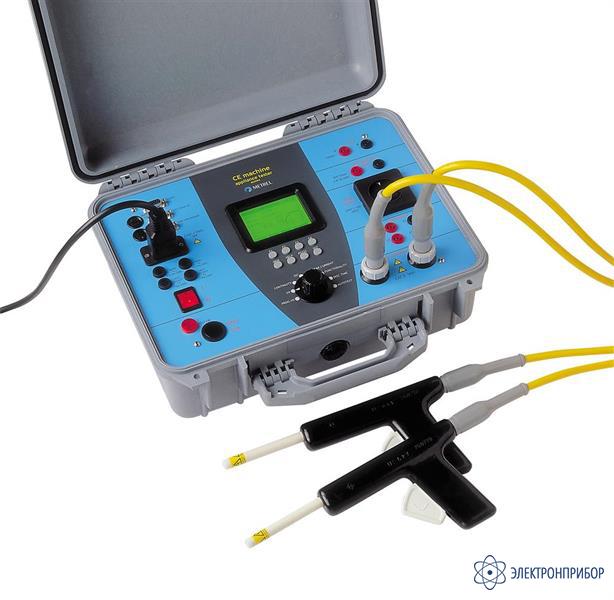

MI 2094 — комплексная высоковольтная испытательная установка

Код товара: 22589
  • 36055-07

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      36055-07

    • Производитель

      Metrel, Словения

    Сертификаты

    Назначение прибора MI 2094:

    CE Multitester является переносной многофункциональной высоковольтной установкой для проведения ряда испытаний различного оборудования, портативных электроприборов, распределительных электрощитов и т.д. CE Multitester может быть подключен к ПК для программирования процедуры измерения и задания последовательности измерений для проведения автоматического испытания. Благодаря возможности удаленного управления, CE Multitester может использоваться на производственных линиях для конечного контроля. Прибор встроен в удобный для переноски корпус, выполненный в виде чемодана.

    Функции прибора MI 2094:

    • Высоковольтные испытания напряжением переменного тока до 5000 В.
    • Измерение сопротивления изоляции напряжением постоянного тока до 1000 В.
    • Измерение токов утечки.
    • Проверка целостности защитных проводников.
    • Функциональная проверка (измерение мощности, полной мощности, cos φ, напряжения, тока, частоты).
    • Измерение времени разряда.

    Отличительные особенности прибора MI 2094:

    • Программируемая процедура высоковольтных испытаний.
    • Возможность задания отключающего тока позволяет избежать повреждения изоляции во время высоковольтных испытаний.
    • Режим прожига.
    • Проверка целостности защитных проводников при токе 100 мA, 200 мA, 10 A и 25 A.
    • Возможность задания посредством ПК последовательности измерений для проведения автоматического испытания.
    • Возможность дистанционного управления позволяет использовать CE Multitester на производственных линиях.
    • Опциональное ПО CELink позволяет программировать процедуры измерений и передавать результаты измерений на ПК для генерирования отчетов измерений.
    • Большой дисплей с подсветкой обеспечивает качественное отображение информации.
    • В стандартный комплект поставки включен широкий набор аксессуаров, в том числе высоковольтные измерительные пистолеты.
    • Размеры: 410 x 175 x 370 мм
    • Масса: 13,5 кг.

  • Технические характеристики прибора MI 2094:

    Функции Диапазон измерений Разрешение Погрешность измерений
    Высоковольтные испытания. Испытательное напряжение. 0,100…0,999 кВ
    1,000…5,000 кВ    		 0,001кВ
    0,001кВ    		 ±(2% от измер. + 5 емр)
    ±(3% от измер. + 5 емр)
    Целостность защитного проводника
    Измер. ток 10 А и 25 А
    Измер. ток 100 мА 0,000 …0,999 Ом
    1,000 … 2,000 Ом    		 0,001 Ом
    0,001 Ом    		 ±(3% от измер. + 3 емр)
    ±(3% от измер. + 10 емр)
    Измер. ток 200 мА 0,00…9,99 Ом
    10,0…100,0 Ом
    0,00…9,99 Ом
    10,0…100,0 Ом    		 0,01 Ом
    0,1 Ом
    0,01 Ом
    0,1 Ом    		 ±(5% от измер. + 12 емр)
    ±(5% от измер. + 6 емр)
    ±(5% от измер. + 6 емр)
    ±(5% от измер. + 6 емр)
    Сопротивление изоляции 0,000…1,999 MОм

    2,000…199,9 MОм

    200…999 MОм    		 0,001 MОм

    0,001 MОм, 0,01 MОм, 0,1 MОм

    1 MОм    		 ±(5% от измер. + 10 емр)

    ±(3% от измер. + 3 емр)

    ±(10% от измер. + 10 емр)
    Ток утечки 0,00…3,99 мA 4,0…20,0 мA 0,01 мA
    0,1 мA    		 ±(5% от измер. + 3 емр)
    ±(5% от измер. + 3 емр)
    Функциональная проверка
    Активная, полная мощность 0,0…199,9 Вт или ВА
    200…3500 Вт или ВА    		 0,1 Вт
    1 Вт    		 ±(5% от измер. + 10 емр)
    ±(5% от измер. + 3 емр)
    Напряжение 0…400 В 1 В ±(2% от измер. + 2 емр)
    Измерительный ток 0,000…0,999 A
    1,00…15,99 A    		 0,001 A
    0,01 A    		 ±(3% от измер. + 5 емр)
    ±(5% от измер. + 5 емр)
    cos j 0 ...1,00 0,01 ±(3% от измер. + 3 емр)
    Частота 45,00 …65,00 Гц 0,01Гц ±(0,1% от измер. + 3 емр)
    Время разряда 0 …10 с 0,1 с ±(2% от измер. + 0,2 с)
    Питающее напряжение 230 В (+6% / -10%), 50 Гц
    Категория перенапряжения 300 В CAT III; 600 В CAT II
    Класс защиты 1
    Подключение к ПК RS-232

  • Комплект поставки MI 2094

    Наименование Количество
    Прибор CE Multitester 1
    Высоковольтный пистолет с кабелем, 2м 2
    Измерительный кабель для проверки целостности защитных проводников, 2,5 м 2
    Измерительный кабель для измерения сопротивления изоляции 2,5 м, (красный, черный) 2
    Зажим типа «крокодил», черный 3
    Зажим типа «крокодил», красный 2
    Измерительный кабель для измерения времени разряда 1
    Кабель питания 1
    Мягкая сумка для переноски 1
    Инструкция по эксплуатации 1
    Свидетельство о метрологической аттестации 1
