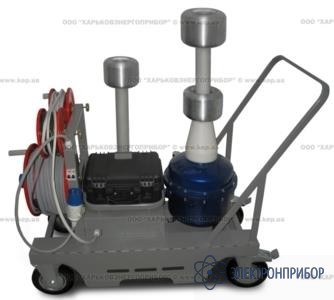

АИГ-70/55 — аппарат для испытания диэлектриков

Код товара: 31839

  • Назначение аппаратаи АИГ-70/55:

    Аппарат для испытания диэлектриков АИГ-70/55 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением до 70 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением до 55 кВ частотой 50 Гц.

    Условия эксплуатации аппаратаи АИГ-70/55:

    Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

    Параметр Значение
    Температура окружающей среды, °C от -10 до +40
    Относительная влажность до 80% при температуре +25 °С
    Атмосферное давление 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)

  • Технические характеристики аппаратаи АИГ-70/55:

    Параметр Значение
    Наибольшее рабочее напряжение (действующее значение), кВ:
    - На выпрямленном напряжении в продолжительном режиме 70
    - На переменном напряжении в продолжительном режиме 55
    - На переменном напряжении в повторно-кратковременном режиме 55
    Максимальный рабочий ток, мА:
    - На выпрямленном напряжении в продолжительном режиме 100 (200)
    - На переменном напряжении в продолжительном режиме 120 (250)
    - На переменном напряжении в повторно-кратковременном режиме 150 (300)
    Приведенная погрешность измерения выходного напряжения, %, не более ± 3
    Диапазон измерения испытательного напряжения, кВ:
    - На выпрямленном напряжении в продолжительном режиме 1,0 – 70
    - На переменном напряжении в продолжительном режиме 1,0 – 55
    - На переменном напряжении в повторно-кратковременном режиме 1,0 – 55
    Приведенная погрешность измерения выходного тока, %, не более ± 3
    Диапазон измерения испытательного тока, мА 5,0 – 140 (10,0 – 320)
    Потребляемая мощность, кВА, не более 7,5 (17,5)
    Максимальная емкость нагрузки при номинальном напряжении, нФ, не более 8.5 (22)
    Напряжение питающей сети, В  однофазное 220 ± 22
    Частота питающей сети, Гц 50 ± 1
    Масса БУ, кг, не более 15
    Масса БВН, кг, не более 250
    Габаритные размеры БУ, мм, не более 360 х 310 х 190
    Габаритные размеры БВН, мм, не более 600 х 1300 х 1050
    Средний срок службы, лет 10

    АИГ-70/55 работает на переменном напряжении в повторно-кратковременном режиме с продолжительностью включения 17 % и длительностью цикла 6 мин. В скобках указаны значения для модели исполнения АИГ-70/55-17,5.

  • Комплект поставки АИГ-70/55

    Наименование Количество
    Блок управления АИГ-70/55 1
    РНО-40 (РНО-80 для исполнения АИГ-70/55-17,5) на передвижной тележке 1
    ТИОГ-55 - трансформатор испытательный однофазный газонаполненный 1
    Кабель сетевой длиной 50 м на барабане, сечением 4х6 мм2 1
    Провод заземления длиной 30 м на барабане, сечением 10 мм2 1
    Провод высоковольтный длиной 30 м, Uисп. 25 кВ 1
    Руководство по эксплуатации 1
