АИП70М, АИП 70 М

АИП-70М — аппарат испытательно-прожигающий

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      58036-14

    • Производитель

      Прочие

    Назначение аппарата испытательно-прожигающего АИП-70М:

    Аппарат испытательно-прожигающий АИП-70М предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.

    Область применения АИП-70М - электросетевые предприятия, обслуживающие электрические сети напряжением от 0,4 до 10 кВ.

    Описание аппарата испытательно-прожигающего АИП-70М:

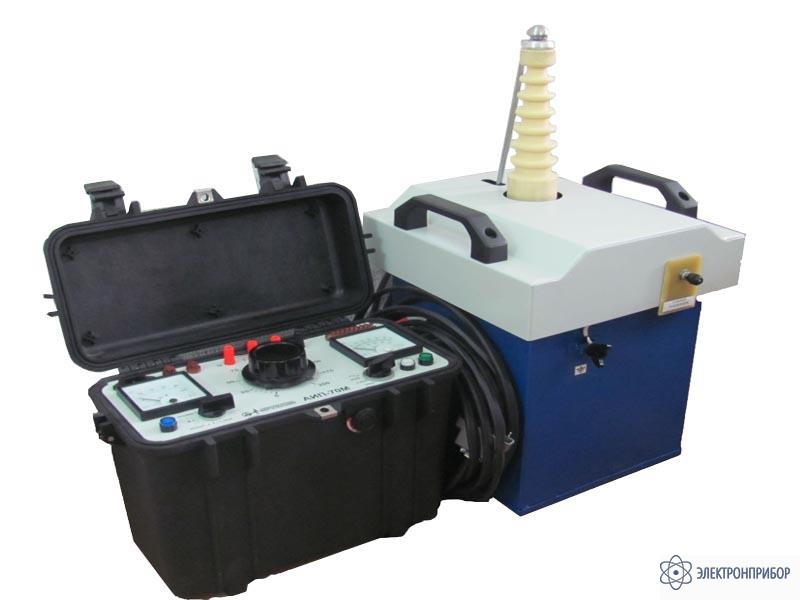

    Конструктивно аппарат испытательно-прожигающий АИП-70М состоит из двух блоков - блока высоковольтного и блока управления.

    Высоковольтный блок включает в себя высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель, замыкатель и блок защиты. Высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель закреплены на изоляционной крышке и помещены в бак, заполненный трансформаторным маслом. Испытательное напряжение выводится из бака через высоковольтный вывод. Защитное заземление подключается к клемме на баке.

    В блоке управления размещены элементы управления, защиты, световой сигнализации, измерительные приборы, разъемы и клеммы для подключения сетевого кабеля, кабеля питания высоковольтного блока и кабеля измерений .

  • Технические характеристики аппарата испытательно-прожигающего АИП-70М:

    Параметр Значение
    Рабочий диапазон выходного переменного напряжения (действующее значение), кВ от 10 до 50
    Рабочий диапазон выходного выпрямленного напряжения (амплитудное значение), кВ от 10 до 70
    Предел допускаемой основной приведенной погрешности воспроизведения переменного напряжения в режиме холостого хода, % ±3
    Предел допускаемой основной приведенной погрешности воспроизведения выпрямленного напряжения (амплитудное значение) в режиме испытаний объектов с емкостной нагрузкой, % ±3
    Предел допускаемой основной приведенной погрешности воспроизведения выпрямленного напряжения (амплитудное значение) в режиме холостого хода, % ±3
    Предел допускаемой основной приведенной погрешности измерения тока утечки испытываемого объекта в цепи выпрямленного напряжения, % ±10
    Предел допускаемой дополнительной погрешности воспроизведения переменного и выпрямленного напряжений, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочей области, % ±3
    Предел допускаемой дополнительной погрешности измерения тока утечки испытываемого объекта в цепи выпрямленного напряжения, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочей области, %  ±10
    Выходной переменный рабочий ток (действующее значение) в режиме короткого замыкания, мА, не менее 20
    Потребляемая мощность, кВ·А, не более 2,2
    Общая масса, кг, не более 62
    Габаритные размеры высоковольтного блока 345х360х665
    Габаритные размеры пульта управления 415х220х335
  • Комплект поставки АИП-70М

    Наименование Количество
    1 Блок управления 1
    2 Блок высоковольтный с кабелем цепей управления и кабелем цепей измерения 1
    3 Кабель сетевой 1
    4 Провод защитного заземления 2
    5 Руководство по эксплуатации 1
    6 Методика поверки 1
    7 Комплект ЗИП: вставка плавкая ВП2Б-1-10А 2
  • Дополнительная комплектация АИП-70М

    • 902 110 руб.
      Добавить к заказу

      АВН-70, активная высоковольтная нагрузка

      Устройство Активная высоковольтная нагрузка АВН-70, предназначено для проведения регламентных метрологических испытаний различных высоковольтных установок для проверки электрической прочности изоляции СКАТ-70, прожига изоляции силовых кабелей АИП-70, аппаратов испытания диэлектриков АИД-70М, АИД-70Ц.
