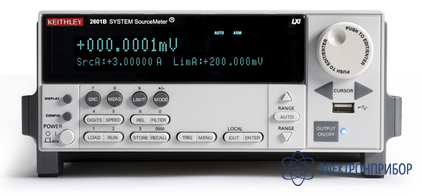

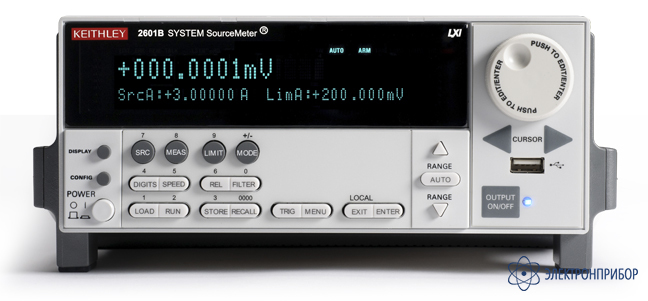

Keithley 2604B — источник-измеритель

Код товара: 29564
  • 57172-14

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      57172-14 до 25.02.2024

    • Производитель

      Keithley, США

    Назначение измерителя Keithley 2604B:

    Источник/Измеритель KEITHLEY SourceMeter® 2604B представляет собой комбинацию 6 1/2 разрядного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности. Любой источник-измеритель KEITHLEY 2600B, имеет встроенный TSP (Test Script Processor) процессор, что позволяет существенно увеличить скорость и пропускную способность, а наличие встроенного TSP Express Software, позволяет быстро снимать вольтамперные характеристики (ВАХ) без дополнительного программирования. Кроме того, источники-измерители KEITHLEY SourceMeter® 2604B поддерживают программное обеспечение предыдущей серии KEITHLEY SourceMeter® 2601/2602: LabTracer II и TestScript Builder.

    Каждый канал источника/измерителя KEITHLEY SourceMeter® 2604B может быть сконфигурирован, как:

    • прецизионный источник питания
    • источник тока (TRUE RMS)
    • мультиметр: напряжение постоянного тока, сила постоянного тока, сопротивление с 6½ –разрядным разрешением
    • генератор импульсов (длительность импульса >100 мкс)
    • генератор сигнала (генератор формы тока: 12500 сэмпл./сек и генератор формы напряжения: 20000 сэмпл./сек)
    • электронная нагрузка.

    Особенности измерителя Keithley 2604B:

    • количество каналов – 2 канала
    • 4-квадрантная рабочая область
    • 2 АЦП на канал (ток и напряжение) с высокой скоростью считывания (до 20000 изм./сек)
    • возможность сохранения данных на USB-носитель
    • возможность управления через Ethernet (LXI Class С)
    • высокоемкостной режим (только для измерений по постоянному току)
    • встроенное программное обеспечение TSP Express Software для быстрого снятия ВАХ
    • программное обеспечение LabTracer 2.0 (Freeware) с графическим интерфейсом для снятия основных параметров
    • программное обеспечение Test Script Builder для создания, изменения и загрузки тестовых сценариев с программным редактором, аналогичным Visual Basic

  • Технические характеристики измерителя Keithley 2604B:

    Режим источника

    Точность программирования напряжения

    Предел Программное разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + В)    		 Шум (пик-пик) 0,1-10 Гц
    100 мВ 5 мкВ 0,02% + 250 мкВ 20 мкВ
    1 В 50 мкВ 0,02% + 400 мкВ 50 мкВ
    6 В 50 мкВ 0,02% + 1,8 мВ 100 мкВ
    4 В 500 мкВ 0,02% + 12 мВ 500 мкВ
    • Максимальная выходная мощность и пределы генерации/поглощения: 40,4 Вт на канал. ±40,4 В @ ±1,0 A, ±6,06 В @ ±3,0 A, четырехквадрантная операция генерации/поглощения
    • Шум (10 Гц-20 МГц) пик-пик: < 20 мВ (типично)

    Точность программирования тока

    Предел Программное разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + А)    		 Шум (пик-пик) 0,1-10 Гц
    100 нА 2 пА 0,06% + 100 пА 5 пА
    1 мкА 20 пА 0,03% + 800 пА 25 пА
    10 мкА 200 пА 0,03% + 5 нА 60 пА
    100 мкА 2 нА 0,03% + 60 нА 3 нА
    1 мА 20 нА 0,03% + 300 нА 6 нА
    10 мА 200 нА 0,03% + 6 мкА 200 нА
    100 мА 2 мкА 0,03% + 30 мкА 600 нА
    1 А 20 мкА 0,05% + 1,8 мА 60 мкА
    3 А 20 мкА 0,06% + 4 мА 150 мкА
    10 А
    (импульсный режим)    		 200 мкА 0,5% + 40 мА (типично)
    • Максимальная выходная мощность и пределы генерации/поглощения: 40,4 Вт на канал. ±1,01 A @±40,4 В, ±3,03 A @±6,0 В, четырехквадрантная операция генерации/поглощения

    Временные параметры

    • Время отклика (при изменении нагрузки от 10% до 90%), типично: < 70 мкс
    • Время установки выходного напряжения (при изменении от 10% до 90% от диапазона):
      Диапазон Время отклика, типично
      100 мВ < 50 мкс
      1 В < 50 мкс
      6 В < 100 мкс
      40 В < 150 мкс
    • Время установки выходного тока (при изменении от 10% до 90% от диапазона):
      Диапазон Время отклика, типично
      100 нА < 25 мс
      1 мкА < 2,5 мс
      10 мкА < 500 мкс
      100 мкА < 150 мкс
      1 мА < 100 мкс
      10 мА-3 А < 80 мкс

    Импульсный режим

    Область Максимальное ограничение тока Макс.ширина импульса Макс. длительность
    цикла
    1 1A @ 40 В DC, не ограничено 100%
    1 3A @ 6 В DC, не ограничено 100%
    2 1,5A @ 40 В 100 мс 25%
    3 5A @ 35 В 4 мс 4%
    4 10A @ 20 В 1,8 мс 1%
    • Минимальная программируемая ширина импульса: 100 мкс
    • Разрешение при программировании импульса: 1 мкс
    • Точность при программировании импульса: ± 5 мкс
    • Ширина импульса с джиттером, типично: 2 мкс
    Значение на выходе Нагрузка Точность установки
    (% от диапазона)    		 Мин.ширина импульса
    6 В 2 Ом 0,2% 150 мкс
    20 В 2 Ом 1% 200 мкс
    35 В 7 Ом 0,5% 500 мс
    40 В 27 Ом 0,1% 400 мс
    1,5 А 27 Ом 0,1% 1,5 мс
    3 А 2 Ом 0,2% 150 мкс
    5 А 7 Ом 0,5% 500 мкс
    10 А 2 Ом 0,5% 200 мкс

    Режим измерителя

    Точность измерения напряжения

    Предел Разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + В)    		 Входной импеданс
    100 мВ 100 нВ 0,015% + 150 мкВ > 10 ГОм
    1 В 1 мкВ 0,015% + 200 мкВ > 10 ГОм
    6 В 10 мкВ 0,015% + 1 мВ > 10 ГОм
    40 В 10 мкВ 0,015% + 8 мВ > 10 ГОм

    Точность измерения тока

    Предел Разрешение Точность (1 год) 23°C ±5°C
    ±(% от шкалы + А)    		 Напряжения нагрузки
    100 нА 100 фА 0,05% + 100 пА < 1 мВ
    1 мкА 1 пА 0,025% + 500 пА < 1 мВ
    10 мкА 10 пА 0,025% + 1,5 нА < 1 мВ
    100 мкА 100 пА 0,02% + 25 нА < 1 мВ
    1 мА 1 нА 0,02% + 200 нА < 1 мВ
    10 мА 10 нА 0,02% + 2,5 мкА < 1 мВ
    100 мА 100 нА 0,02% + 20 мкА < 1 мВ
    1 А 1 мкА 0,03% + 1,5 мА < 1 мВ
    3 А 1 мкА 0,05% + 3,5 мА < 1 мВ
    10 А
    (импульсный режим)    		 10 мкА 0,4% + 25 мА (типично) < 1 мВ

    Общие характеристики

    • Входной импеданс >10 ГОм
    • Интерфейсы: GPIB (IEEE-488), RS-232, LXI Class C, USB-device 2.0
    • Напряжение питания: 100В-250В; 50/60Гц
    • Максимальная потребляемая мощность: 240 Вт
    • Размеры: 89х213х460 мм
    • Вес: 5,5 кг

  • Комплект поставки Keithley 2604B

    Наименование Количество
    Прибор 1
    Руководство по эксплуатации и программированию 1
    Комплект принадлежностей 2600 1
    Ethernet кабель 2
    Программное обеспечение 1
    LabView драйвер 1
