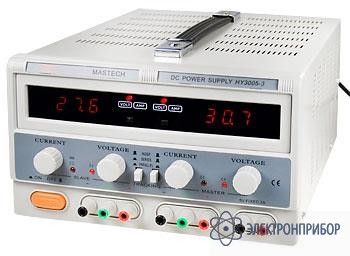

HY3005-3 — лабораторный блок питания

Код товара: 31616

  • Назначение лабораторного блока питания HY3005-3

    Лабораторный блок питания HY3005-3 состоит из трех независимых каналов: первые два обеспечивают регулируемые напряжения от 0 до 30 Вольт силой постоянного тока до 5 Ампер каждый, а третий - фиксированное постоянное напряжение 5 Вольт силой тока 3 Ампера. При необходимости каналы соединяются последовательно или параллельно для удвоения выходного напряжения или тока соответственно.

    Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в первом и во втором каналах.

    Выходные значения тока и напряжения в этих каналах контролируются на раздельных светодиодных матрицах, позволяющих индицировать три разряда значений в каждом канале.

    Погрешность измерений составляет не более 2 %.

    В нижней части лицевой панели блока питания HY3005-3 находятся выходные клеммы, с которых снимается напряжение. Первые два канала имеют клеммы с заземляющим контактом, третий канал - без него.

    В источнике питания HY3005-3 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.

    Питание блока HY3005-3 осуществляется от сети переменного тока 220 Вольт.

    Включение и выключения источника питания HY3005-3 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.

    Особенности лабораторного блока питания HY3005-3

    • Выходное напряжение/выходной ток: 0 – 30 В / 2 х 0 –5 А
    • Фиксированный выход 5 В / 3 А
    • Дисплей: 2 × LCD (31/2 разр.)
    • Точность: напряжение ±1% + 2 един. ток ±1.5% + 2 един.
    • Размеры: 365 × 265 × 164 мм
    • Вес: 8 кг

  • Технические харакетристики лабораторного блока питания HY3005-3

    Параметр Значение
    Выходное напряжение, В 1-2 канал 0...30
    3 канал 5
    Выходной ток, А 1-2 канал 0...5
    3 канал 3
    Уровень пульсаций по току, мА ≤ 3
    по напряжению, мВ ≤ 0,5
    Коэффициент влияния нагрузки, % по току ≤0,2 + 5мА
    по напряжению ≤0.01 + 5 мВ
    Коэффициент влияния напряжения питания, % по току ≤ 0.2 + 1 мА
    по напряжению ≤0.01 + 1 мВ
    Индикация значений выходного тока и напряжения Две 3х-разрядные  светодиодные матрицы
    Габаритные размеры, мм 365 х 265 х 164
    Питание, В ~ 220 / 110 В ± 10 %

  • Комплект поставки HY3005-3

    Наименование Количество
    Лабораторный блок питания HY3005-3 1
