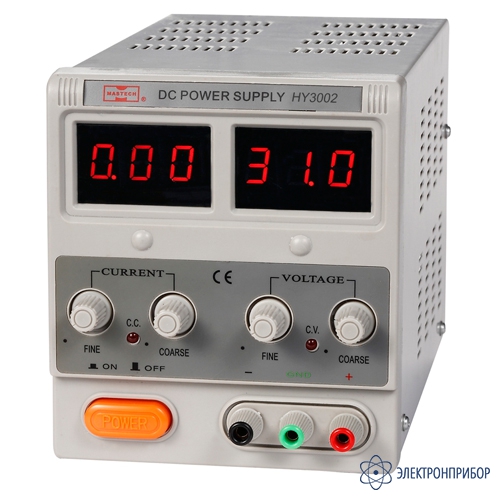

HY3002 — лабораторный блок питания

Код товара: 49249

  • Назначение лабораторного блока питания HY3002:

    Лабораторный блок питания HY3002 обеспечивает питание электронных устройств и схем постоянным напряжением в диапазоне от 0 до 30 Вольт и током в диапазоне от 0 до 2 Ампер. Регулировка параметров осуществляется потенциометрами. Для каждого параметра отведено по два регулятора (ГРУБО / ТОЧНО). Выходные значения тока и напряжения контролируются на 3-разрядных LED-индикаторах красного цвета.

    В источнике питания HY3002 предусмотрена защита от короткого замыкания во вторичной цепи. В случае срабатывания защиты загорается соответствующие светодиодные индикаторы ограничения по току или по напряжению.

    В нижней части лицевой панели блока питания HY3002 находятся выходные клеммы, с которых снимается напряжение и клемма заземления. Питание блока осуществляется от сети переменного тока 220 Вольт. Включение и выключения источника питания HY3002 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.

    Особенности лабораторного блока питания HY3002:

    • Выходное напряжение: 0~30 В, точность установки 0,1 В;
    • Выходной ток: 0~2 А, точность установки 0,01 А;
    • Малый уровень пульсаций: ≤ 0,5 мВ;
    • Малое влияние нагрузки: ≤ 0,01% ±3 мВ;
    • Малое влияние сетевого напряжения: ≤ 0,01% ±2 мВ;
    • Плавная установка выходных параметров регуляторами ГРУБО/ТОЧНО;
    • Режимы стабилизации тока и напряжения;
    • Индикация: 3-разрядные LED-дисплеи на ток и напряжение, точность: напряжение: ±1%, ток: ±2%;
    • Защита от короткого замыкания.

  • Технические характеристики лабораторного блока питания HY3002:

    Параметр Значение
    Количество каналов 1
    Тип линейный
    Выходное напряжение, В 0 - 30
    Точность установки выходного напряжения, В 0,1
    Выходной ток, А 0 - 2
    Точность установки выходного тока, А 0,01
    Уровень пульсаций по току, мА ≤ 3
    по напряжению, мВ ≤ 0,5
    Коэффициент влияния нагрузки, % по току ≤0,2 + 2 мА
    по напряжению ≤0,01 + 3 мВ
    Коэффициент влияния напряжения питания, % по току ≤ 0,2 + 2 мА
    по напряжению ≤0,01 + 2 мВ
    Индикация значений выходного тока и напряжения LED-панели
    Защита от перегрузки по току, от КЗ
    Питание, В ~ 220 / 110 В ± 10 %
    Габариты, мм  291х158х136
    Масса, кг 4

  • Комплект поставки HY3002

    № Наименование Количество
    1 Лабораторный блок питания HY3002 1
    2 Шнур питания 1
    3 Инструкция по эксплуатации 1
    4 Упаковка 1
