Источники питания

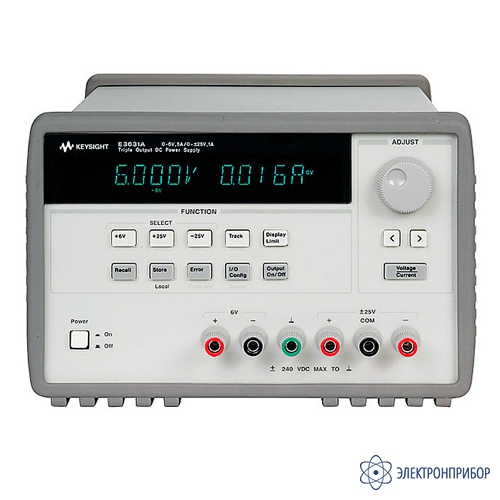

E3631A — источник питания, 80 Вт, 3 выхода, 6 В/5 А и ±25 В/1 А

Код товара: 47089
  • 26950-04
    Источник питания, 80 вт, 3 выхода, 6 в/5 а и ±25 в/1 а E3631A Источник питания, 80 вт, 3 выхода, 6 в/5 а и ±25 в/1 а E3631A

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      26950-04 до 06.04.2020

    • Производитель

      Keysight (Agilent), США

    • Артикул

      Б009239

    Описание источника питания E3631A:

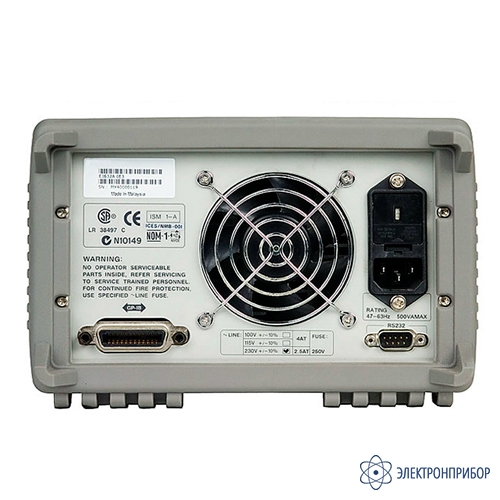

    Базовые источники питания постоянного тока компании Keysight обеспечивают широкий спектр возможностей по доступной цене. Источник питания E3631A с тремя выходами и выходной мощностью 80 Вт выполнен в компактном корпусе и обеспечивает высокое быстродействие и низкий уровень пульсаций и шумов. Он оснащен интерфейсами GPIB и RS232, встроенными средствами измерения напряжения и тока и имеет базовые возможности по программированию выходных параметров. Этот надежный прибор может использоваться в различных приложениях как в настольном варианте, так и в составе измерительной системы.

  • Технические характеристики источника питания E3631A:

    Параметр Значение
    Количество каналов 3
    Номер канала 1 2 3
    Количество диапазонов 1 1 1
    Максимальное напряжение и сила тока на выходе: диапазон 1 6 В, 5 А +25 В, 1 А -25 В, 1 А
    Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока на выходе ± (0,001·U + 5 мВ) для канала 1
    ± (0,0005·U + 20 мВ) для каналов 2,3
    Пределы допускаемой абсолютной погрешности установки силы постоянного тока на выходе ± (0,002·I + 10 м A) для канала 1
    ± (0,0015·I + 4 м A) для каналов 2,3
    Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока на выходе ± (0,001·U + 5 мВ) для канала 1
    ± (0,0005·U + 10 мВ) для каналов 2,3
    Пределы допускаемой абсолютной погрешности измерения силы постоянного тока на выходе ± (0,002·I + 10 м A) для канала 1
    ± (0,0015·I + 4 м A) для каналов 2,3
    Разрешающая способность при установке выходных параметров:
    - напряжения (U)
    - силы тока (I)
    0,5 мВ
    0,5 мА
    1,5 мВ
    0,5 мА
    Разрешающая способность при измерении выходных параметров:
    - напряжения (U)
    - силы тока (I)
    1 мВ
    1 мА
    10 мВ
    1 мА
    Дрейф напряжения на выходе в режиме стабилизации (в течение 8 часов при постоянной температуре), не более ± (0,0003·U + 1 мВ) для канала 1
    ± (0,0002·U + 2 мВ) для каналов 2,3
    Дрейф силы тока на выходе в режиме стабилизации (в течение 8 часов при постоянной температуре), не более ± (0,001·I + 3 м A) для канала 1
    ± (0,0005·I + 1 м A) для каналов 2,3
    Нестабильность выходных параметров при изменении нагрузки и напряжения сети:1
    - напряжения (U)
    - силы тока (I)
    ± (0,0001·U + 2 мВ)
    ± (0,0001·I + 250 мкА)
    Флуктуации и шумы выходных параметров, не более:
    - напряжение помехи нормального вида;
    - ток помехи нормального вида
    350 мкВэфф
    2 мАэфф
    350 мкВэфф
    500 мАэфф
    Время переходного процесса, не более 50 мкс
    Питание (100 ± 10) В; (47 – 63) Гц (опция ОЕ9)
    (115 ± 11,5) В; (47 – 63) Гц (стандартное исполнение)
    (230 ± 23) В; (47 – 63) Гц (опция ОЕ3)
    Потребляемая мощность, В·А, не более 350
    Диапазон рабочих температур от 0 до 40 °C – для всего диапазона выходных параметров;
    от 40 до 55 °C – максимальный выходной ток уменьшается линейно на 3,33 %/°C
    Габаритные размеры (без креплений) (ширина×высота×длина), мм, не более 348 × 213 × 133
    Масса, кг, не более 8,2

    Примечание: 1) U и I – измеренные или установленные значения напряжения и тока на выходе; I – при температуре от 20 до 30 °C

  • Комплект поставки E3631A

    № Наименование Количество
    1 Источник питания E3631A 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
    4 Методика поверки 1
    5 Паспорт 1
