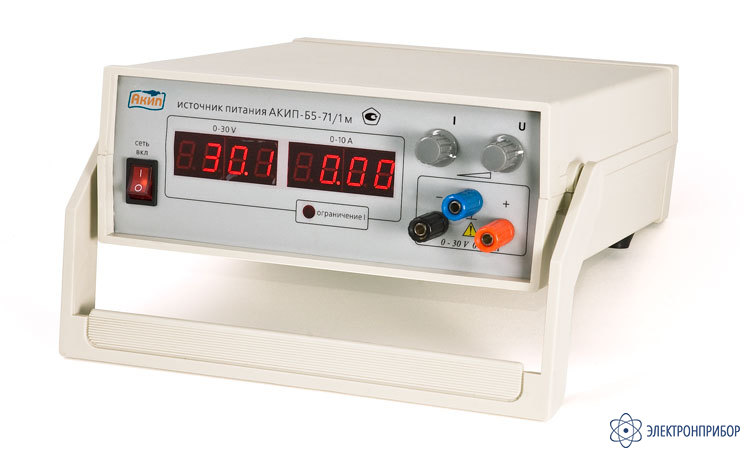

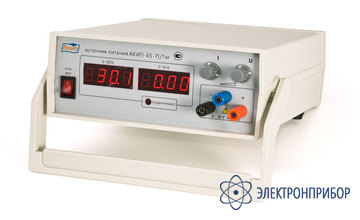

АКИП-Б5-71/1м — источник питания постоянного тока

Код товара: 24009
  • 42463-09

    • Гарантия

      1 год

    • Госреестр СИ РФ

      42463-09

    • Производитель

      АКИП

    Назначение источника питания АКИП-Б5-71/1м:

    Импульсные источники питания выполнены по схеме с работой на повышенной частоте преобразования, что обусловлено необходимостью увеличения коэффициента полезного действия (КПД) и снижения массогабаритных показателей при высоких выходных мощностях прибора. Для обеспечения необходимых характеристик по стабильности выходных параметров прибора применена оптимизированная двухконтурная система регулирования напряжения (тока).

    Прибор снабжён терморегулированием системы вентиляции. При невысоких температурах внутри корпуса для снижения акустического шума выбрана низкая скорость работы вентилятора системы вентиляции. При повышении температуры элементов схемы прибора вследствие работы на высоких мощностях при высоких окружающих температурах осуществляется регулирование числа оборотов вентилятора вплоть до максимального значения.

    Прибор снабжён системой термозащиты. Если в случае неудовлетворительных условий вентиляции температура внутри корпуса превысит безопасный порог, произойдёт автоматическое отключение выходного напряжения (тока). При снижения температуры внутри прибора до приемлемых значений силовая часть прибора включится автоматически.

    Прибор снабжён защитой от пониженного напряжения сети, которая отключает выходное напряжение (ток) при приближении к опасному режиму работы прибора по причине пониженного входного напряжения сети.

    Особенности источника питания АКИП-Б5-71/1м:

    • Выходная мощность до 300 Вт;
    • Высокий КПД (до 98%);
    • Высокая точность установки параметров (0,2 %);
    • Малый уровень пульсаций (2 мВ / 3 мА);
    • Плавная регулировка выходных параметров;
    • Режим стабилизации тока и напряжения;
    • Защита выхода от перегрузки и короткого замыкания;
    • Цифровая индикация тока и напряжения;
    • Допускается соединение любого из полюсов с корпусом (изолированный выход);
    • Малые массо-габаритные параметры.

  • Технические характеристики источника питания АКИП-Б5-71/1м:

    Параметр Значения
    Выходное напряжение, В 0 ... 30
    Выходной ток, А 0 ... 10
    Стабилизация напряжения
    Нестабильность 10 мВ при изменении напряжения питания,
    13 мВ при изменении тока нагрузки
    Уровень пульсаций £ 2 мВср.кв., 25 мВпик-пик (20 Гц ~ 20 МГц)
    Стабилизация тока
    Нестабильность 4 мА при изменении напряжения питания
    3 мА при изменении тока нагрузки
    Уровень пульсаций 3 мАср.кв
    Цифровой индикатор
    Тип индикаторов СД-индикаторы
    Погрешность индикации ± (0,2% + 2 ед.мл.разряда) - по напряжению
    ± (0,2% + 5 ед.мл.разряда) - по току
    Количество индикаторов 2 (вольтметр, амперметр)
    Общие данные
    Напряжение питания 220 В ... 240 В ± 10% или 110 В ... 127 В ± 10%, 50 Гц
    Габаритные размеры 230 х 90 х 260 мм
    Масса 2,2 кг
