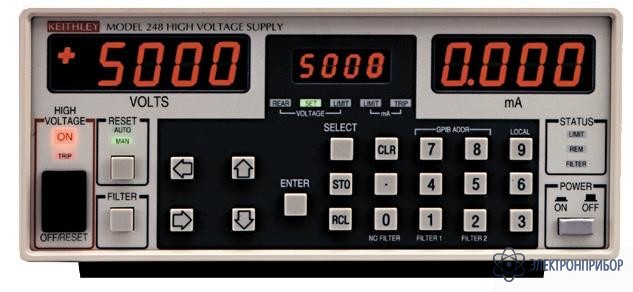

248/E — высоковольтный источник питания

Код товара: 27704

  • Функции высоковольтныго источника питания 248/E:

    Источник питания Keithley 248/E предназначен для тестирования электронных устройств, проверки тестируемых устройств на удовлетворение требованиям электробезопасности, тестирование устройств на «выход из строя», тестирование изоляции на пробой и токов утечки, в прецизионных измерениях характеристик материалов и параметров приборов с высоким сопротивлением, а также в измерениях тока и напряжения.

  • Технические характеристики высоковольтныго источника питания 248/E:

    • 2 цифровых 4-х разрядных дисплея
    • 2 отключаемых избирательных фильтра
    • Выходное напряжение и ток при использовании фильтров в режиме ограничения по напряжению:
      без фильтров. Выходное напряжение: 0...±5000 В. Максимальный выходной ток: 5 мА.
      фильтр 1. Выходное напряжение: 0...±3000 В. Максимальный выходной ток: 5 мА.
      фильтр 2. Выходное напряжение: 0...±5000 В. Максимальный выходной ток: 3 мА.
    • Возможность смены полярности
    • Погрешность по напряжению
      установки: ±(0,01%Uуст+0,05%диапазона)
      дисплея: ±1 В
    • Разрешение по напряжению 1 В
    • Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 100% - 0,005% (типичное)
    • Выходное напряжение и ток при использовании фильтров в режиме ограничения или отключения по току:
      без фильтров или фильтр 1. Выходное напряжение: 0...1500 В. Ток: 0,4 мА до 5,25 мА.
      фильтр 2. напряжение: 0...1500 В. Ток: 0,4 мА до 3,25 мА.
      без фильтров или фильтр 1. Выходное напряжение: 1500...5000 В. Ток: 0,5 мА до 5,25 мА.
    • фильтр 2. напряжение: 1500...5000 В. Ток: 0,5 мА до 3,25 мА.
    • Пульсации по напряжению (среднеквадратичное значение):
      без фильтров: 0,002% от шкалы
      фильтр 1 или фильтр 2: 1 мВ (до 1 кВ); 2 мВ (до 3 кВ)
      фильтр 2: 3 мВ (до 5 кВ)
    • Погрешность по току:
      установки: ±(0,01%Iуст+2,5 мкА)
      дисплея: ±1 мкА
    • Разрешение по току: 1 мкА
    • Индикаторы режимов
    • Режим мониторинга. На специальных разъемах формируются напряжения от 0 до 10 В, которые могут быть использованы для наблюдения за выходным напряжением и током. Погрешность ±0,2% от диапазона. Выходной импеданс < 1 Ом.
    • Режим внешнего управления. В этом режиме внешнее напряжение управляется внешним входным сигналом от 0 до 10 В. Погрешность ±0,2% от диапазона. Входной импеданс < 1 МОм.
    • Интерфейс GPIB (IEEE-488)
    • Питание 100...120, 220...240 В ±10%
    • Размеры 89 х 206 х 406 мм
    • Масса 3,7 кг

  • Комплект поставки 248/E

    Наименование Количество
    Высоковольтный источник питания 248/E 1
