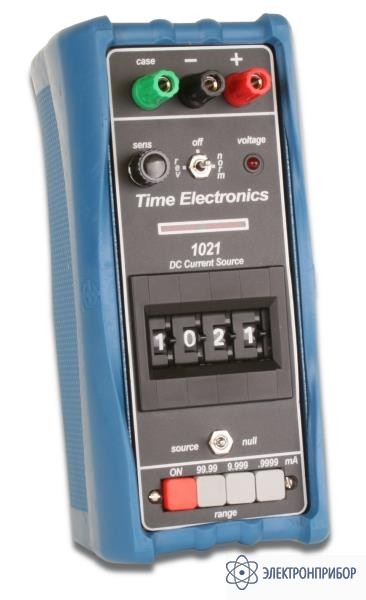

TE1021 — источник постоянного тока с функцией установки нуля

Сохранить в PDF Распечатать
  • Назначение источника постоянного тока ТЕ1021:

    Time Electronics 1021 представляет собой прецизионный портативный источник постоянного тока, предназначенный для калибровки и испытаний в лабораторных и полевых условиях, начиная от уровня микроампер до 100 мА

    Описание источника постоянного тока ТЕ1021:

    Выход 100 мА имеет защиту от перегрузки, аналогичную хорошо зарекомендовавшей себя в модели Time Electronics 1006, и обладающую целым рядом особенностей. Прибор защищен от перегрузки, индикатор на передней панели показывает появление недостаточного напряжения возбуждения. Максимальное выходное напряжение регулируется в пределах от 14 до 40 вольт, при этом максимальная выходная мощность составляет 2,4 ватта.

    Уникальная схемная конструкция гарантирует сохранение заявленной спецификации в течение не менее 12 месяцев. Влияние температуры менее 60 РРМ/°С, обычно стабильность лучше 20 РРМ в час при постоянной температуре. Для повышения надежности в эксплуатации все контакты переключателей дублированы, так что при отказе одного из них Time Electronics 1021 продолжает безупречно функционировать.

    Точность и стабильность источника таковы, что позволяют использовать его для решения различных задач. В обрабатывающей промышленности его применяют для проверки и калибровки токовых датчиков-преобразователей, а также оснащенных ими индикаторных и записывающих устройств. В электронной (полупроводниковой) промышленности его можно использовать в качестве источника постоянного тока для параметрических измерений. Он также способен точно измерять постоянный ток благодаря функции установки нуля для исключения влияния неизвестного по величине обратного тока (back-off current). Модель 1021 позволяет достичь разрешения лучше 1 мкА.

    Устройство смонтировано в прочном металлическом корпусе, в комплект поставки входит мягкая сумка для транспортировки.

    Аккумуляторные батареи питания и водящее в комплект сетевое зарядное устройство обеспечивают работу изделия в полевых условиях. Полное время зарядки составляет 10 –12 часов, хотя уже через полчаса батареи получают заряд, достаточный для работы в течение нескольких часов. Ночной зарядки достаточно для полного заряда, что обычно позволяет работать в течение 10 часов. Зарядное устройство подключается к розетке на нижней боковой стороне источника.

    Дополнительная защита: Модель ТЕ1021 помещена в эргономичный резиновый корпус (TE9028), обеспечивающий повышенную защиту и прочность. Для удобного переноса корпус оснащен текстурированной ручкой и отбортованной кромкой, поэтому края прибора слегка приподняты в горизонтальном положении. Это обеспечивает неподвижность всей поверхности при использовании дискового переключателя. При необходимости прибор может быть легко извлечен из корпуса.

    Особенности источника постоянного тока ТЕ1021:

    • выход тока 100 мА с защитой от перегрузки
    • исключительная стабильность
    • широкий диапазон возможного применения
    • портативность
    • питание от аккумуляторных батарей
  • Технические характеристики источника постоянного тока ТЕ1021:

    Воспроизведение тока

    Диапазон выхода Шаг установки Погрешность ± (% установки + % диапазона)
    0 ÷ 999,9 мкА 0,1 мкА 0,05 ± 0,02
    0 ÷ 9,999 мА 1 мкА 0,05 ± 0,02
    0 ÷ 99,99 мА 10 мкА 0,05 ± 0,02

    Параметр Значение
    Возможности по напряжению выходное напряжение регулируется в пределах от 14 до 40 вольт. Максимальная выходная мощность 2,4 вт.
    Оповещение о выходе за допуск индикатор на лицевой панели информирует о недостаточном напряжении возбуждения
    Полярность выхода переключаемая с помощью трехпозиционного селектора на передней панели. Центральное положение «off» (отключено) создает разомкнутую цепь на выходных клеммах
    Стабильность выхода температурная менее 60 РРМ/°С
    долговременная менее 100 РРМ за три месяца (не аккумулированная)
    Рабочий диапазон температур - 10°С ÷ + 50°С
    Собственный шум на выходе менее 15 РРМ полной шкалы
    Нестабильность выхода (от нагрузки) менее 20 РРМ на 1 вольт изменения выхода
    Чувствительность нуля регулируемая в пределах ± 25 мА ч ± 25 мкА полной шкалы с помощью органов управления на передней панели. Максимальное разрешение 0,5 мкА
    Питание от NiCd аккумуляторов с внешним зарядным устройством от сети переменного тока напряжением 220 ÷ 250В и частотой 50/60 Гц. Зарядное устройство подключается через розетку на боку прибора.
    Габаритные размеры 110 х 75 х 200 мм
    Вес 1 кг
  • Комплект поставки TE1021

    Наименование Количество
    Источник постоянного тока с функцией установки нуля ТЕ1021 1
    TE9028 - защитный резиновый корпус 1
  • Дополнительная комплектация TE1021
