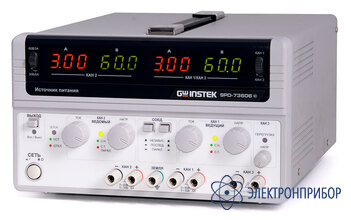

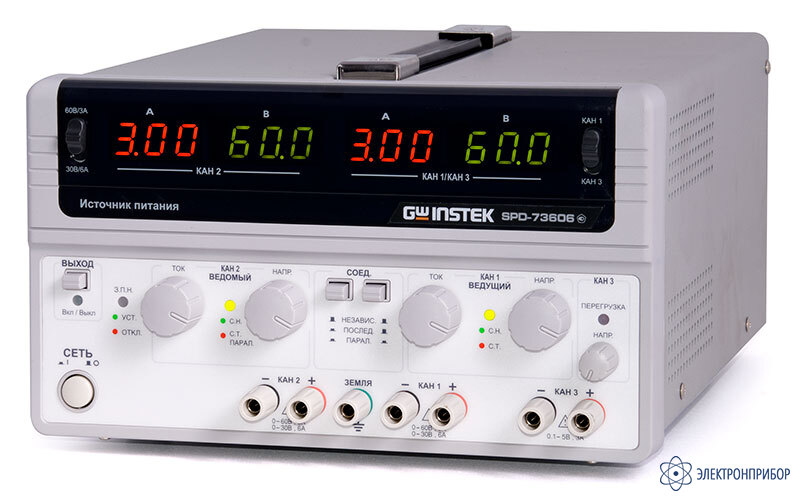

SPD-73606 — импульсный многоканальный источник питания постоянного тока

Сохранить в PDF Распечатать
  • Особенности импульсного многоканального источника питания постоянного тока SPD-73606

    • Макс. мощность 375 Вт
    • Три регулируемых канала
    • Выходное напряжение до 60 В, выходной ток до 6 А, двойной диапазон установки для каналов 1 и 2 (30 В/6 А и 60 В/3 А)
    • Последовательное (до 120 В) и параллельное (до 12 А) соединение регулируемых выходов, автотрекинг
    • Защита выходов от переполюсовки, перегрузки, перенапряжения, температурная защита
    • Логическое управление вентилятором охлаждения при изменении выходной мощности
    • Установка параметров при отключенной нагрузке, звуковая сигнализация, ДУ
    • Автоматический выбор напряжения питания источника
    • Высокий КПД (до 70 %)
    • Малые массо-габаритные параметры

    Источник питания SPD-73606 имеет 3 регулируемых выхода. Каналы 1 и 2 имеют двойной диапазон регулировки тока и напряжения: 30 В / 6 А или 60 В / 3 А, канал 3: 0,1 В … 5 В / 3 А. Сочетание параллельного и последовательного режимов включения каналов позволяет получить следующие комбинации регулировок тока и напряжения: 30 В / 12 A, 60 В / 6 A или 120 В / 3 A.

    По пределам регулирования новый источник SPD-73606 заменяет сразу два линейных источника питания серии GPC (3060D и 6030D), примечательно то, что он в 3 раза меньше их по массе. Уровень пульсаций напряжения импульсного источника составляет 5 мВскз / 50 мВпик.

    Модель SPD-73606 имеет широкие функциональные возможности и улучшенные повышенные показатели безопасности. В новом источнике предусмотрены: защита от перенапряжения, температурная защита, звуковая сигнализация аномалий, имеется кнопка отключения выхода для установки параметров при снятой нагрузке, интерфейс д/у. Для обеспечения стабильности работы предусмотрено логическое управление вентилятором охлаждения при изменении выходной мощности. Источник питания SPD-73606 имеет КПД ~ 70 %. Широкий диапазон входных напряжений для питания источника.

  • Технические характеристики импульсного многоканального источника питания постоянного тока SPD-73606

    Параметр Значение
    РЕЖИМЫ РАБОТЫ
    Независимый Канал 1 и 2: 0…30 В / 0…6 А или 0…60 В / 0…3 А. Канал 3: 0,1…5 В / 3 А
    Последовательный Канал 1 и 2: 0…60 В / 0…6 А или 0…120 В / 0…3 А
    Параллельный Канал 1 и 2: 0…30 В / 0…12 А или 0…60 В / 0…6 А
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Нестабильность ≤ 0,01 % +3 мВ при изменении напряжения питания
    ≤ 0,01 % +5 мВ (≤ 6 А), ≤ 0,01 % +8 мВ (≤ 12 А) при изм. тока нагр.
    Уровень пульсаций и шум ≤ 5 мВср.кв. (5 Гц…1 МГц), ≤ 50 мВср.кв. (20 Гц…20 МГц)
    Время установления ≤ 100 мкс (50 %-изменение нагрузки, мин. ток 0,5 А)
    СТАБИЛИЗАЦИЯ ТОКА
    Нестабильность ≤ 0,2 % +3 мА при изменении напр. питания и напр. на нагрузке
    Уровень пульсаций ≤ 3 мАср.кв.
    АВТОТРЕКИНГ
    Погрешность трекинга ≤ (0,5 % +10 мВ) от показаний ведущего источника
    Погрешность послед. соединения ≤ 300 мВ
    Уровень пульсаций и шум ≤ 10 мВср.кв. (5 Гц…1 МГц), ≤ 100 мВср.кв. (20 Гц…20 МГц)
    ИНДИКАТОР
    Формат индикации 3½ разряда, СД-индикаторы
    Погрешность измерения ±(0,5 % +2 ед.)
    Дискретность индикации 100 мВ / 10 мА
    ИЗОЛЯЦИЯ
    Корпус – выход, корпус – сеть 100 МОм (до 1000 В постоянного напряжения)
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 0…40 °С, относ. влажность ≤ 80 %
    Условия хранения -10…-70 °С, относ. влажность ≤ 70 %
    Напряжение питания 115 В/230 В ±15 %, 50/60 Гц, автовыбор
    Габаритные размеры (ШхВхГ) 255 × 145 × 265 мм
    Масса 6 кг
  • Комплект поставки SPD-73606

    Наименование Количество
    Импульсный многоканальный источник питания постоянного тока SPD-73606 1
    Руководство по эксплуатации 1
    Кабель питания 1
    Измерительный провод: GTL-104 2
    Измерительный провод: GTL-105 1
