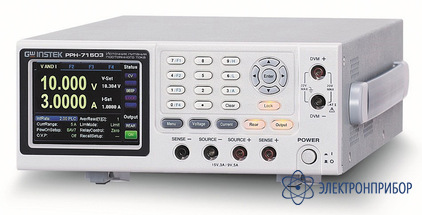

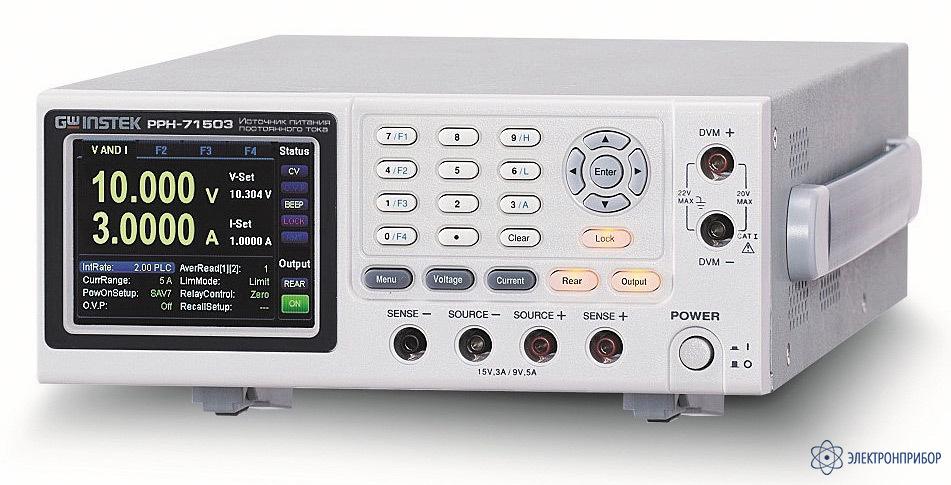

PPH-71503 — источник питания постоянного тока прецизионный программируемый

Сохранить в PDF Распечатать
  • Назначение источника питания постоянного тока прецизионного программируемого PPH-71503

    Источник питания постоянного тока прецизионный программируемый PPH-71503 предназначен для обеспечения потребностей тестирования устройств с батарейным питанием, светодиодных панелей с подсветкой, сотовых телефонов и др. (Bluetooth, беспроводная мышь).

    PPH-71503 легко интегрируется в автоматизированные ИС и комплексы,  позволяет заменить более дорогие источники Keithley 2303/2303PJ (набор SCPI команд идентичен оригинальным командам).

    PPH-71503 полностью удовлетворяет запросам пользователей  в питании устройств с малым потреблением и высокими требованиям по точности измерений, быстродействию и разрешению.

    PPH-71503 дополняет линейку источников GW instek PSM-серии с более высокой мощностью (до 200 Вт), но имеющих меньшее разрешение установки.

    Новый высокоскоростной, прецизионный стабилизированный источник питания постоянного тока PPH-71503 от компании GW Instek (Тайвань), имеет два рабочих диапазона 15 В/3A или 9 В/5A. Модель разработана с учетом возросших требований заказчиков с точки зрения обеспечения высокоточной регулировки, скорости нарастания Uвых, а также максимального разрешения установки выходного напряжения и тока.

    Внутренние схемы и элементы конструкции обеспечивают быструю реакцию источника на поведение нагрузки (отклик), что гарантирует стабильность Uвых при возможных изменения выходного тока. Например, в моменты изменения состояния сотового телефона, при переключении его из режима ожидания в режим передачи и ведения разговора, когда ток потребления имеет тенденцию резкого возрастания в течение нескольких миллисекунд.

    Источник PPH-71503 специально разработан для возможности эмуляции протекающих процессов в сети электропитания, а также для анализа поведения батареи питания в моменты значительных спадов напряжения. При этом источник может выступать как программируемая электронная нагрузка для рассеяния мощности от внешних источников питания, что используется для имитации поведения батарей питания в процессе заряда.

    PPH-71503 характеризуется чрезвычайно малым временем установления напряжения <40 мкс при отклонениях напряжения в пределах до 100 мВ (моменты т.н. «просадок»). Новинка обеспечивает высокое быстродействие: время нарастания напряжения 0,15 мс, а время спада – 0,65 мс. Эти значения скорости нарастания / спада в сотни раз (!!!) превышают аналогичные показатели типового источника питания.

    PPH-71503 имеет  вспомогательный встроенный цифровой вольтметр связанный с соответствующими портами, расположенными на передней и задней панели. Таким образом, PPH-71503 выступает не только в качестве источника питания, но и измеряет напряжение в точке его подключения к тестируемому устройству.

    PPH-71503 поддерживает электропитание нагрузки с возможностью измерения импульсов тока, позволяя анализировать переходные процессы энергопотребления. При измерении силы тока в цепях пульсирующей нагрузки источник PPH-71503 обеспечивает настройку схемы запуска измерений (триггер с диапазоном уровней 0… 5A) для исключения захвата неинформационных сигналов. Все помехи, электрический шум и пульсации, амплитуда которых меньше заданного уровня будут игнорироваться измерительной схемой. Временной диапазон ручной установки периода интеграции 33 мкс … 833,333 мс. Число импульсов для усреднения может быть задано от 1 до 100 с шагом в 1 импульс. Функция длительной интеграции при измерении импульсного тока позволяет анализировать общую потребляемую мощность структурного блока РЭА  в определенный период времени или устройства в целом.

    Источник имеет функциональные выходы на передней и на задней панели  для обеспечения удобства организации электропитания нагрузки и коммутации входных портов встроенного вольтметра. Выходы на задней панели имеют гальваническую развязку относительно клемм заземления (isolation from earth). Для питания удаленной нагрузки предусмотрено   подключение по 4-х проводной схеме (+/- Source, +/- Sense).

    PPH-71503 оборудован выходными портами с релейными контактами, которыми активируются внешние исполнительные устройства по сигналам управления. Источник поддерживает 2 режима функционирования внешних устройств (реле): предел/Limit и отключение/ Trip. При выборе «предел/Limit» и достижении током нагрузки установленного значения, PPH-71503 будет автоматически переключен из стабилизации напряжения (CV) в режим стабилизации тока (CC). В функции реле «отключение/ Trip» при достижении током установленного порогового значения выход PPH-71503 будет отключен.

    PPH-71503 имеет 5-и разрядный индикатор «вольтметр/амперметр» и при установке предела «5 А» обеспечивает разрешение по току 0,1 мА. Для особо чувствительных приложений на пределе «5 мА» обеспечивается регулировка и измерение  выходного тока в нагрузке с точностью до 100 нА. Ресурсы штатного программного обеспечения: регулировка значений выходного тока и напряжения, измерение напряжения и импульсного тока, в том числе в течение длительного периода интеграции, включение и отключение функционального выхода. Управляющий софт позволяет отображать график выходного тока и напряжения, а также задать программу для работы источника состоящую из 20-ти шагов (профиль тестирования). Минимальная длительность каждого шага 1 мс.

    Область применения источника питания постоянного тока прецизионного программируемого PPH-71503

    • НИОКР
    • инженерно-технические разработки
    • электротехнический дизайн
    • гарантийное и постпродажное обслуживание электроники
    • контроль и диагностика
    • учебные лаборатории
    • производственные линии
    • сервис и ремонт.

    Особенности источника питания постоянного тока прецизионного программируемого PPH-71503

    • Один выходной канал, макс. вых. мощность 45 Вт
    • Два диапазона: 0 – 15 В / 0-3 А или 0 – 9 В / 0-5 А
    • Режим постоянного тока и напряжения (CC/ CV)
    • Максимальное разрешение по току 0,1 мкА для диапазона 5 мА
    • Высокое быстродействие (tнараст. 0,15 мс/ tспад 0,65мс), отклик на изменение Uвых < 40 мкс (при отклонении на 100 мВ)
    • Малый уровень пульсаций ( ≤ 1 мВ скз)
    • Встроенный вольтметр (0-20 В):1 мВ/0,1 мА для диапазона 5А; 1 мВ/0,1 мкА для диапазона 5мА
    • Режим электронной нагрузки (макс. потребляемый ток 2 А)
    • Режим измерения импульсного тока (tи 33 мкс..833 мс), измерения имп. токов с большим периодом интеграции (до 60 с), с усреднением (1…100)
    • Выходные гнезда на передней и задней панели
    • Функция блокировки кнопок управления
    • Внутренняя память для сохранения настроек: 5 ячеек
    • Интерфейсы управления: USB / LAN / GPIB
    • Защита источника и тестируемого устройства от повреждения: режимы защиты от переполюсовки (КЗ), перегрузки по току, перенапряжения, температурная защита
    • Малошумящая интеллектуальная система охлаждения
    • Управление: драйвера LabView, программа управления
  • Технические характеристики источника питания постоянного тока прецизионного программируемого PPH-71503

    Параметр Значение
    УСТАНОВКА НАПРЯЖЕНИЯ НА ВЫХОДЕ
    Диапазон Uвых Низкий диапазон (LV): 0...9 В
    Высокий диапазон (HV): 0...15 В
    Программируемое разрешение 5 мВ
    Разрешение измерения 1 мВ
    Погрешность установки (программная) ±(0,05%+10 мВ)
    Погрешность измерения (по встроенному индикатору) ±(0,05%+3 мВ)
    Время нарастания/спада 0,15 мс / 0,65 мс
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
    Нестабильность ≤ 0,01%+2 мВ при изменении тока нагрузки
    ≤ 0,5 мВ при изменении напряжения питания
    Уровень пульсаций и шум ≤ 1мВср.кв.. (8 мВпик-пик) в диапазоне частот 20 Гц … 20 МГц
    Время переходного процесса (при изм. нагрузки на 1000%) <40 мкс (уровень 100 мВ)
    <80 мкс (уровень 20 мВ)
    УСТАНОВКА ТОКА НА ВЫХОДЕ
    Диапазон Iвых Низкий диапазон (LV): 0...5 А
    Высокий диапазон (HV): 0...3 А
    Программируемое разрешение 1,25 мВ
    Разрешение измерения 100 мкА в диапазоне 5 А
    0,1 мкА в диапазоне 5 мА
    Погрешность установки (программная) ±(0,16%+5 мА)
    Погрешность измерения (по встроенному индикатору) ±(0,2% +400 мкА) в диапазоне 5 А
    ±(0,2% +1 мкА) в диапазоне 5 мА
    СТАБИЛИЗАЦИЯ ТОКА
    Нестабильность < 0,01%+1 мА при изменении тока нагрузки < 0,5 мА при изменении напряжения питания
    Температурный коэфф. 0.1х норм. значения/ °C
    РЕЖИМ ВОЛЬТМЕТРА
    Диапазон измерения 0...+20 В пост. тока
    Входной импеданс 10 МОм
    Разрешение 1 мВ
    Погрешность измерения ±(0,05%+10 мВ)
    РЕЖИМ ЭЛЕКТРОННОЙ НАГРУЗКИ
    Ток потребления 2 А при напряжении на выходе ≤ 5 В, снижение на 0,1 А/на каждый вольт при Uвых=5...15 В
    РЕЖИМ ИЗМЕРЕНИЯ ИМПУЛЬСНОГО ТОКА
    Уровень запуска 5 мА...5 А с шагом 5 мА
    Задержка запуска 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс
    Период интеграции 33,3 мкс...833 мс с шагом 33,3 мкс
    Число усреднений показаний 1…100
    РЕЖИМ ИЗМЕРЕНИЯ
    Период интеграции 33,3 мкс
    ПУЛЬСАЦИЙ ТОКА
    Диапазон преобразования 3600/сек
    Количество выборок 1500
    ИНТЕГРАЦИОННЫЕ ИЗМЕРЕНИЯ ИМПУЛЬСНЫХ ТОКОВ
    Период 850 мс…60 с
    Шаг 16,7 мс/ 20 мс (в зав. от частоты сети питания)
    ДУ
    Функции Вкл/Выкл выходов
    ОБЩИЕ ДАННЫЕ
    Память (энергонезависимая) 5 ячеек (запись/ вызов профилей настроек)
    Дисплей Цветной графический ЖК (диаг. 9 см, TFT)
    Условия эксплуатации 0…40 ºС, относ. влажность ≤ 80 %
    Условия хранения -20…-70 ºС, относ. влажность ≤ 70 %
    Напряжение питания 90 – 264В, 50/60Гц
    Потребляемая мощность 150 ВА
    Габаритные размеры (ШхВхГ) 222x86x363 мм
    Масса 4,2 кг
  • Комплект поставки PPH-71503

    Наименование Количество
    Источник питания постоянного тока прецизионный программируемый PPH-71503 1
    Руководство по эксплуатации 1
    Кабель питания 1
    Комплект измерительных проводов: GTL-117 х 1, GTL-204 х 1, GTL-203A х 1 1
